Таблица 8 – Тепловой баланс процесса разложения

Приход		Расход
Статьи прихода	Дж/ч	Статьи расхода	Дж/ч
Qфф Qрск Qэл.нагр.	16997818 148340747,2 420627274,4	Qреак.газ Qотв.гипс Qреакции Qпотерь	206726628,3 336396023,9 780460 42062727,44
Итого	585965839,6	Итого	282965840,1

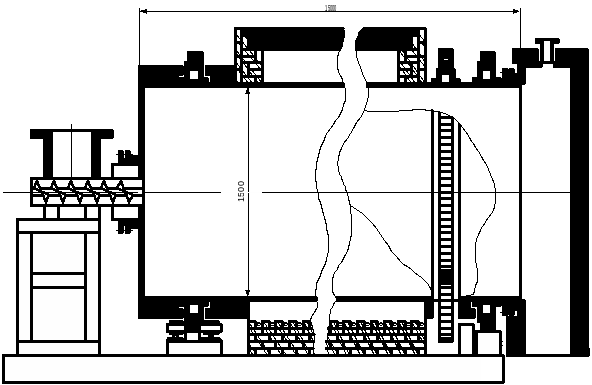

3.3 Конструктивный расчёт

Конструктивный расчёт производим при помощи двух методов.

3.3.1 Определение геометрических размеров при помощи эмпирических формул

Определим суточную производительность:

Диаметр барабана:

Длина барабана:

3.3.2 Определение геометрических размеров при помощи отношения L/D

Задаёмся L/D=10, L=10D.

Диаметр барабана определим по формуле:

где - время процесса разложения, 4часа;

_М – плотность материала, 2431кг/м³;

- коэффициент заполнения аппарата, 0,2.

Тогда

L=101,34=13,4м.

Принимаем D=1,4м и L=14м.

3.4 Определение мощности

Определим число оборотов барабана:

Принимаем n=0,1 об/с.

Мощность для вращения барабана:

N = 0,0013D³L_CPn;

N = 0,00131,4³1424310,10,2 = 2,43кВт.

Заключение

В результате проделанной работы были составлены материальный и тепловой балансы процесса разложения плавикового шпата, а также определено необходимое количество тепла на нагрев материала. Определены геометрические размеры барабанной вращающейся печи, а так же мощность, затрачиваемая на вращение барабана и число оборотов барабана.

Литература

Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. – Л.: Химия, 1969.
