Выбрав сначала первый, а потом второй слой, получаем вид ПП сверху и снизу. Файлы сохраняем под именами zaq1 zaq2 с расширением dxf. Сохраняем файл в каталоге DRAFT по умолчанию с помощью:

Destination – размещение файлов.

Disk – путь, куда необходимо разместить файл, и его название

Execute – выполнить.

Silk Screen\Compenent Side\All\Pen – монтажная плата в файле zaq3.

Файлы перегоняются в VISIO, затем для распечатки в формат WORD. (Приложения 1,2,3).

Заключение

В ходе данной курсовой работы была разработана печатная плата ключевой транзисторной ячейки средствами системы автоматического проектирования пакета ORCAD. В ходе выполнения были созданы УГО элементов, которые отсутствовали в библиотеках данной системы. Была создана схема электрическая принципиальная в схемном редакторе DRAFT. Были созданы корпуса недостающих элементов и получены эскизы печатной платы.

Данная система позволяет выполнять задачи конструкторского проектирования, это создание контура печатной платы, размещение элементов на плате, а также автоматическая разводка соединений печатной платы.

Литература

1. Усатенко С.Т., Каченюк Т.К., Терехова М.В. “Графическое изображение электрорадиосхем” (справочник). К: Техника, 1986-120с.

2. Сучков Д.И. “Проектирование печатных плат в САПР PCAD 4.5” Обнинск: изд. “Микрос”, 1992-476с.

3. Горобец А.И., Степаненко А.И., Коронкевич В.М. “Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) ”. Киев: Техника, 1985-312с.

4. Гноевой В.Г., Михальчук В.И., Михальчук О.П. “Методические указания к выполнению лабораторных работ ”. Кременчуг: КГПУ, 2000-43с.

ПРИЛОЖЕНИЯ

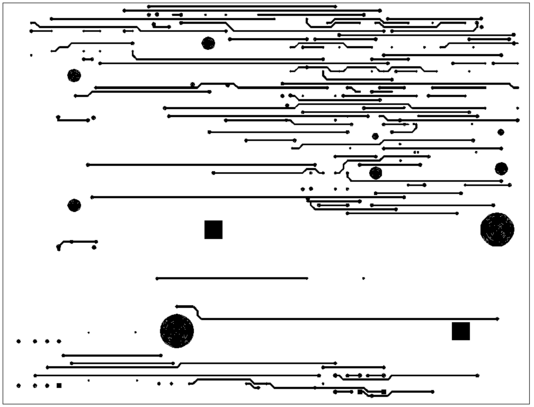

ПРИЛОЖЕНИЕ 1: ПЕЧАТНАЯ ПЛАТА ( ВИД СВЕРХУ)

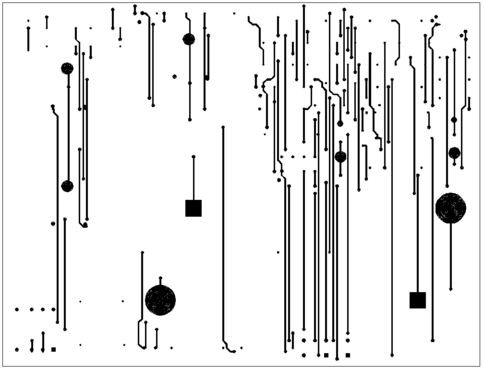

ПРИЛОЖЕНИЕ 2: ПЕЧАТНАЯ ПЛАТА (ВИД СНИЗУ)

ПРИЛОЖЕНИЕ 3: МОНТАЖНАЯ ПЛАТА
