Определим коэффициент передачи тахогенератора

, (2.52)

где R_н – сопротивление входа усилителя, Ом.

.

Определим коэффициент передачи тиристорного преобразователя

, (2.53)

.

Определим коэффициент усиления усилителя

, (2.54)

.

Определим коэффициент усиления регулятора тока и скорости

, (2.55)

.

2.11 Динамический расчет системы привода

Рассмотрим динамическую модель разработанной приводной системы:

Исходные данные для расчета:

В системе электроприводов ПР момент инерции нагрузки изменяется, а, следовательно и механическая постоянная времени Т_m тоже будет изменяться. При обычно корни характеристического уравнения комплексно-сопряженные и переходные процессы носят колебательный характер. При корни действительные, что соответствует апериодическим переходным процессам. При влияние Т_я можно пренебречь, переходные процессы близки к экспоненциальным.

(2.56)

Передаточные функции звеньев имеют вид:

• регулятор скорости ;

• регулятор тока ;

• двигатель ; (2.57)

• ТП ;

• тахогенератор ;

• датчик тока .

Для определения устойчивости относительно задающего воздействия по критерию Найквиста необходимо разорвать цепь обратной связи и определить передаточную функцию в разомкнутом состоянии.

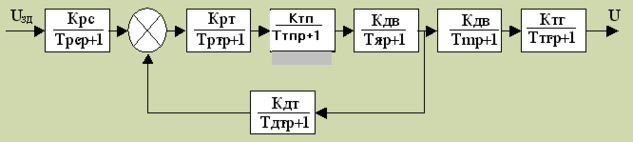

Схема разомкнутой динамической системы привода имеет вид

,

. (2.58)

Передаточная функция разомкнутой системы будет иметь вид

. (2.59)

Построим ЛАЧХ и ЛФЧХ исходной разомкнутой системы

, (2.60)

,

, (2.61)

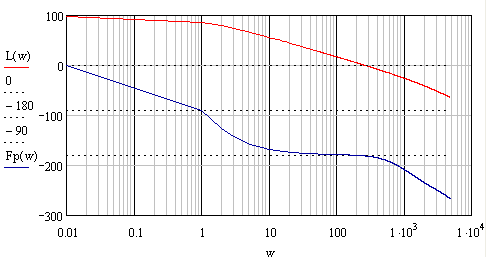

Рисунок 2.4 – ЛАЧХ и ЛФЧХ исходной системы

Определим частоту среза

, . (2.62)

Построим желаемую ЛАЧХ и определим форму корректирующего звена.

Для построения желаемой ЛАЧХ определим желаемую частоту среза.

, где b=4,5 – коэффициент Солодовникова.W_ж=100. (2.63)

Введение

Свойства электромеханической системы определяются взаимосвязанными характеристиками элементов и образующих её подсистем (механической, электрической и магнитной). Поэтому при этапном проектировании электромеханической системы особое внимание уделяется выбору электромеханической элементной базы, электродвигателей и информационных и силовых полупроводниковых преобразователей, статических и динамических характеристик, как силовых исполнительных элементов, так и системы

Построим ЛАЧХ и ЛФЧХ исходной разомкнутой системы

, (2.60)

,

, (2.61)

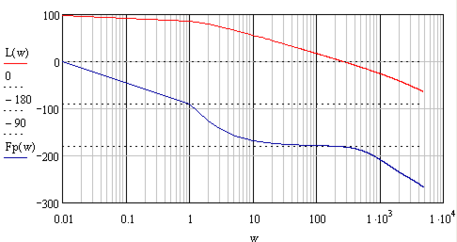

Рисунок 2.4 – ЛАЧХ и ЛФЧХ исходной системы

Определим частоту среза

, . (2.62)

Построим желаемую ЛАЧХ и определим форму корректирующего звена.

Для построения желаемой ЛАЧХ определим желаемую частоту среза.

, где b=4,5 – коэффициент Солодовникова.W_ж=100. (2.63)

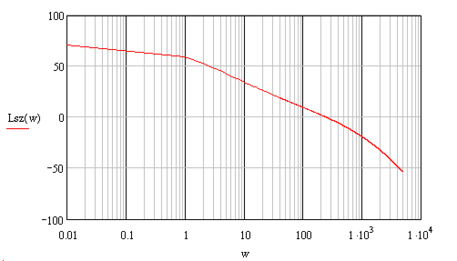

Рисунок 2.5 – Желаемое ЛАЧХ

Корректирующее звено можно реализовать следующим звеном:

, (2.64)

В итоге передаточная функция скорректированной системы будет иметь вид:

, (2.65)

,

.

Построим ЛАЧХ и ЛФЧХ разомкнутой системы

, (2.66)

, (2.67)

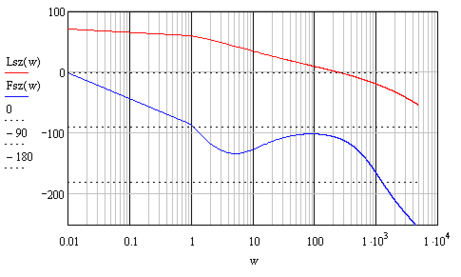

Рисунок 2.6 – ЛАЧХ и ЛФЧХ скорректированной системы

, (2.68)

Запас устойчивости по фазе мин.запас-30..40 гр.

Запас устойчивости по амплитуде , мин.запас - (-8..-10) дБ.

Построим вещественную частотную характеристику исходной системы.

, (2.69)

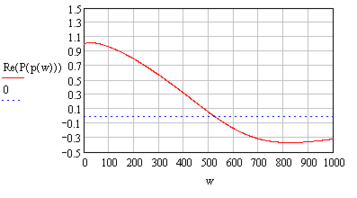

Рисунок 2.7 – Вещественная частотная характеристика системы

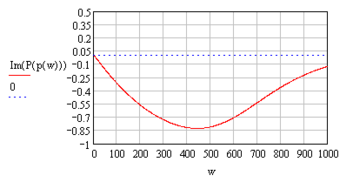

Рисунок 2.8 – Мнимая частотная характеристика

Построим переходный процесс

,

,

, (2.70)

Рисунок 2.9 – Переходный процесс системы

Из рисунка 2.9 видно:

• время переходного процесса по точке перехода кривой через линию установившегося значения составляет 0,007 с и не превышает заданного значения в сравнении с исходными данными для проектирования, t_п.п. = 0,15.

• ожидаемое значение перерегулирования составляет 5% и не

превосходит установленного уровня 18% для проектируемого электропривода.

3 Описание работы системы управления приводом

Электропривод тиристорный, — реверсивный, с раздельным управлением, шестиимпульсной силовой схемой. Диапазон мощностей 0,5—18,5 кВт, ток до 200 А и напряжение до 440 В. Преобразователи имеют три типа исполнения: по выходному току 40, 100 и 200 А и два диапазона регулирования 1:1000 и 1:10 000.

Электропривод состоит из регулятора скорости (РС), регулятора тока (РТ), управляемого выпрямителя (УВ), двигателя (Д), тахогенератора (ТГ), датчика тока (ДТ). Регуляторы тока и скорости охвачены цепями коррекции RI, С1 и R2, С2. Между регулятором тока и тиристорным выпрямителем имеется нелинейное звено ИЗ, служащее для обеспечения качества регулирования при переходе из зоны прерывистых в зону непрерывных токов. В схеме отсутствуют уравнительные реакторы, что обусловлено применением раздельного управления группами тиристоров.

Функциональная схема содержит силовую часть, состоящую из трехфазного мостового выпрямителя, подключаемого к сети через согласующий трансформатор Т5 и автоматический выключатель F6. Якорь двигателя М присоединяется к выпрямителям через сглаживающий дроссель L.

Система управления — двухконтурная по принципу подчинен­ного регулирования, размещена на двух печатных платах Е1 и Е2. На плате Е1 размещены система СИФУ, регуляторы скорости и тока (PC и РТ), функциональный преобразователь ЭДС двигателя (ФПЕ), нелинейное звено (Н3), блок питания (БП), датчик тока (ДТ), узел защиты и сигнализации.

Плата Е2 имеет две модификации — для диапазонов 1:1000 и 1:10000. На плате размещены логическое устройство системы раздельного управления группами тиристоров УЛ с переключателем характеристик ПХ и датчиком проводимости вентилей ДПВ, узел зависимого токоограничения УЗТ.

Пропорционально-интегральные регуляторы скорости и тока выполнены на операционных усилителях А1 и А2. Выходной сигнал регулятора скорости является задающим для внутреннего токового контура. Резистор R17 служит для регулирования степени ограничения максимально возможного тока якоря в переходных режимах и при перегрузках.

Для обеспечения постоянства коэффициента усиления тиристорного выпрямителя в режиме непрерывного и прерывистого токов в канал регулирования введено нелинейное звено (НЗ) с характеристикой, обратной регулировочной характеристике в режиме прерывистого тока. Оно выполнено на операционном усилителе, охваченном нелинейной обратной связью.

Переключатель характеристик ПХ служит для согласования однополярной регулировочной характеристики СИФУ двухполярным сигналом управления U_y. Ограничение углов зажигания тиристоров и установка начального угла зажигания осуществляется усилителем и резистором R41. Максимальный угол (150°) выставляется резистором R49, минимальный (5—10°) — R50.

Зависимое от частоты вращения токоограничение, необходимое при использовании высокомоментных двигателей, осуществляется узлом УЗТ, принцип действия которого основан на ограничении выходного напряжения регулятора скорости в зависимости от напряжения тахогенератора. Максимальное выходное напряжение УЗТ устанавливается резистором R6, минимальное — R5. Резистор R3 определяет крутизну характеристик вход — выход УЗТ.

Сигнал обратной связи по току формируется с помощью датчика тока ДТ, питающегося от трансформаторов тока Т2, Т4. Реверсирование его обеспечивается транзисторными ключами «Вперед» (В) и «Назад» (Н). V16 Подключение выхода СИФУ к необходимому комплекту тиристоров осуществляется логическим устройством УЛ. Оно же управляет ключами «Вперед» и «Назад».

УЛ состоит из нуль-органа (НО), триггера Т1 заданного направления тока, триггера Т2 истинного направления тока, схемы состояний триггеров (СС), элемента отсчета выдержки времени, датчика проводимости вентилей (ДПВ).

Работа УЛ происходит следующим образом: при изменении знака управляющего напряжения изменяется сигнал на выходе нуль-органа. После достижения током в цепи якоря нулевого зна­чения на выходе датчика проводимости вентилей формируется 1 и триггер T1 перебрасывается в новое состояние. Схема совпадения СС фиксирует несоответствие состояния триггеров. Этим обеспе­чивается блокировка выдачи управляющих импульсов СИФУ, а также запускается элемент отсчета времени. Через 1 мс на его вы­воде формируется 1 и при отсутствии блокирующего сигнала ДПВ триггер Т2 перебрасывается в новое состояние.

Если во время отсчета выдержки времени на вход НО не поступает команда на включение в первоначальное положение, то триггер Т1 возвращается в исходное положение, соответствующее триггеру Т2. При этом мгновенно разрешается выдача управляю­щих импульсов на соответствующую группу тиристоров.

Датчик проводимости ДПВ работает по принципу контроля напряжения на тиристорах и состоит из диодных мостов, оптронов, резисторов и нуль-органа на транзисторах. При наличии напряжения на всех тиристорах входы транзисторов шунтируются, в результате чего они запираются и на выходе ДПВ формируется 1.

СИФУ состоит из двух идентичных каналов фазосмещения и управляющего органа (УО). Каждый из каналов выполнен по принципу одноканального управления двумя противофазными вентилями выпрямительного моста. СИФУ включает в себя следующие узлы: источник синхронизирующего напряжения ИСН, три формирователя импульсов ФИ, управляющего органа УО, шести усилителей импульсов УИ, 12 вводных устройств.

ФИ состоит из фильтра (Ф), двух пороговых элементов ПЭ1 ПЭ2, формирователя синхронизирующих импульсов F, генера­тора пилообразного напряжения Г, нуль-органа НО, триггера Т, формирователя длительности импульсов S.
