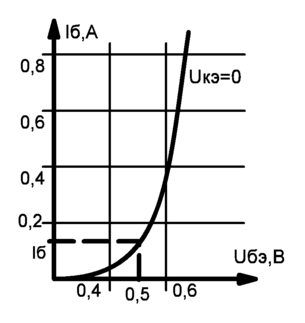

2 Определяем ток базы по входной характеристики транзистора при напряжении Uк (близкое к Ек):

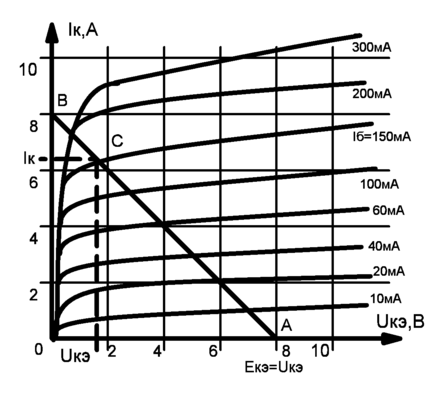

3 На выходных характеристиках транзистора определяем рабочую точку

,

т. С Iк = 6,3 А; Uкэ = 1,8 В.

14 Выбор проводов и кабелей

14.1 Исходные данные:

U_с = 220 В – напряжение сети

Р = 700 Вт – мощность автомата

Алюминий – материал провода

14.2 Расчет:

При выборе проводов и кабелей надо учитывать условия внешней среды в месте их прокладки, напряжения, при котором они будут работать и ток нагрузки.

При выборе проводов и кабелей по длительно допустимому току, его величину можно приблизительно определить по величине тока на 1 кВт мощности.

Ток для двухфазного двигателя:

14.3 Заключение:

По таблице проводов, зная ток, выбираем провод:

- сечение провода S = 0,5 мм²

- марка провода А16

Заключение

Изучив данное руководство, можно сделать следующие выводы:

-умелая регулировка механизмов стенда и правильная его эксплуатация предотвращают неполадки и поломки, являющиеся, зачастую, причиной длительной остановки машины;

-хороший уход и своевременный высококачественный ремонт стенда предохраняет его от преждевременного износа и будут способствовать получению точных измерений.

Список используемой литературы

1 Методические указания по дисциплине «Монтаж, наладка и эксплуатация САУ».

2 Григорьев О.П., Замятин В.Я., Кондратьев Б.В. и др. Транзисторы: Справочник. – М.: Радио и связь, 1989.

3 Правило устройства электроустановок – М.: Энергоатомиздат, 1986.
