и условиям на концах стержня

Е(0,х)=j₁(z), u(z,t)=j₂(z). (3)

Значения u(0,0) и u(L,0), полученные из (2) и (3), должны совпадать. Это будет если j₁(0)=f(0), j₂(0)=f(L).

Следует отметить, что путем замены переменных

z ў= z

уравнение (1) можно преобразовать к виду

. (4)

Это означает, что решение задачи (1)-(3) путем замены переменных сводится к решению задачи (4),(2),(3).

Построим на плоскости (z,x) сетку с шагом h по переменной z и с шагом m по переменной x (x_j = (j-1)m). Обозначим T_ij = T(z_i,t_j).

Производные в уравнении (1) аппроксимируем следующим образом:

,(5)

.(6)

Подставляя (5) и (6) в (1) при a=1, получим разностное уравнение:

(7)

В соответствии с (2) и (3) значения

T_i0 = f(z_i), T_0j = j₁(z_j), T_nj = j₂(z_j)(8)

являются известными. Тогда, подставляя в (7) j=0, получим систему n-1 линейных уравнений, решив которую можно определить u_i1, i=1,..,n-1.

При этом, поскольку u₀₁=j₁(t₁), u_n1=j₂(t₁), известными оказываются все значения временного слоя j=1, (t=t₁). Затем, подставляя в (7) j=2, решаем систему уравнений относительно u_i2 и т.д. для всех j=2,..,m.

Из (7) следует, что в каждое i-тое уравнение (i=1,..,n-1) с ненулевыми коэффициентами входят только три неизвестных T_i-1,j; T_ij; T_i+1,j. Величина T_i,j-1 к этому моменту является известной и потому отнесена в правую часть уравнения.

Пусть на j-том шаге заданными являются параметры T_i,j-1 (i=1,..,n-1), T_0j, T_nj, l. Все неизвестные значения T_ij можно разместить в массиве x_i (x_i=T_ij, i=0,..,n). Ищем связь x_i-1 с x_i в виде рекуррентного соотношения

x_i-1=c_i-1x_i+n_i-1, i=1,..,n.(10)

Подставляя (10) в (7), получаем

lc_i-1x_i-(1+2l)x_i+lx_i+1 = -Т_i,j-1-ln_i-1.

Отсюда

(11)

Сравнивая (11) с (10), находим рекуррентные соотношения

,

, (12)

c₀= 0, n₀ = T_0j .

Таким образом, алгоритм определения значений T_ij по известным T_i,j-1 состоит из двух этапов: прямого хода прогонки по формулам (12) при i=1,..,n-1 и обратного хода прогонки.

1. Инструкция по пользованию программой

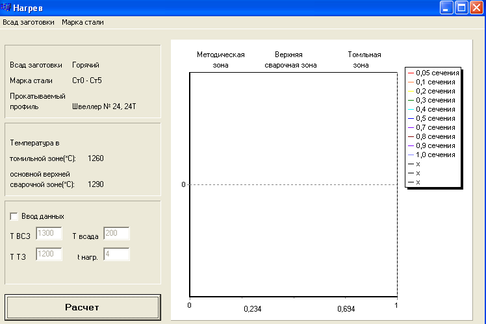

Рисунок 10.1 – Рабочее окно программы.

На рисунке 10.1 показано рабочее окно программы. Программа выполнена на языке программирования Borland C++ Builder, содержит информацию о различных прокатываемых профилях и марках стали. Для изменения Всада заготовки необходимо выбрать требуемый из выпадающего списка меню "Всад заготовки". Аналогично выбирается и марка стали и требуемая заготовка (рисунок 10.2)

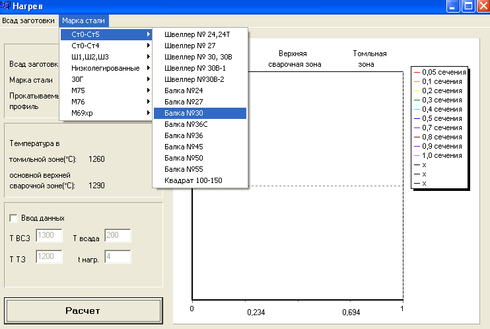

Рисунок 10.2 – Выбор требуемых параметров.

Информация о выбранных параметрах отображается на панелях слева, причем в нижней панели возможно изменять параметры, выбрав для этого "Ввод данных". По умолчанию на этой панели отображаются параметры текущей заготовки. По нажатии кнопки "Расчет" в окне появятся графики изменения температур по сечению заготовки (рисунок 10.3).

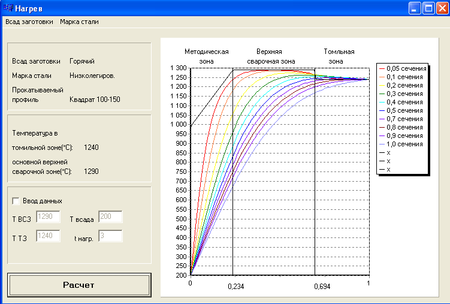

Рисунок 10-3 – Работа программы.

ВЫВОДЫ

На данный момент отделение методических печей занимает важное место в цикле производства проката различных сортов, видов и т. д. Для эффективной работы методической печи необходим серьезный контроль и автоматизация всех ее узлов.

Рост производства проката, повышение требований к его качеству, а также поточность технологических процессов создали условия для широкого внедрения эффективных средств автоматического контроля и управления и поставили задачу дальнейшего повышения уровня автоматизации. Автоматическое управление внедряют практически на всех участках отделения методических печей. Автоматизируются процессы нагрева, расходов топлива и воздуха, получают развитие новые, более совершенные способы контроля и управления процессами нагрева металла.

В рамках данного курсового проекта мною были рассмотрены контуры контроля и регулирования. Так же мною была разработана математическая модель процесса нагрева металла. Эта модель разработана на основании метода конечных разностей.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. В.А.Шамис "Borland C++ Builder 6. для профессионалов" СПб.:Питер,2003

2. А.Я.Архангельский. "C++ Builder 6. Справочное пособие." М.:Бином – Пресс, 2004г.

3. Нагрев металла и эксплуатация методических печей рельсобалочного цеха. Технологическая инструкция ТИ 232-7-89.

4. Матвеев А.Г. "Теплотехника". М. "Высшая школа" 1981.

5. А.С.Телегин "Теплотехнические расчеты металлургических печей"

6. И.Н.Сушкин "Теплотехника" М. "Металлургия" 1973

7. С.А.Малый "Автоматизация методических печей" Москва 1962.

8. Хоу Чэн Лян. Современное состояние и перспективы развития высокопроизводительных регенеративных печей в КНР // "Металлургическая теплотехника". Сборник научных трудов Государственной металлургической академии Украины. В 2-х томах. Т. 1 – Днепропетровск: ГМетАУ, 1999. – 214 с.

9. Патент 61495А Украина, С21D 9/70. Нагревательный колодец с шариковыми регенераторами / Сокуренко А.В., Шеремет В.А., Кекух А.В. и другие. Опубл. 17.11.2003. Бюллетень No 11.

10. Губинский В.И., Лу Чжун-У. Теория пламенных печей. – М.: Машиностроение, 1995. – 256 с.

Приложение А

Листинг программы

void __fastcall TForm1::Button1Click(TObject *Sender)

{float h,t,l;

float u[1000][100];

float ug[1000][100];

float k[1000];

float v[1000];

float x[1000], w[1000];

int n,m;

double as=0;

if ( CheckBox1->Checked==true)

{

T1=StrToFloat(Edit1->Text);

T2=StrToFloat(Edit2->Text);

Tv=StrToFloat(Edit4->Text);

tau=StrToFloat(Edit5->Text);

StaticText4->Caption=T1;

StaticText5->Caption=T2;

StaticText2->Caption=" ";

StaticText3->Caption=" ";

}

Edit1->Text=T1;

Edit2->Text=T2;

Edit4->Text=Tv;

Edit5->Text=tau;

Series13->Clear();

h=0.01;

n=1/h;

m=n;

Series9->Clear();

Series10->Clear();

for (int i=0; i

{ k[i]=0;

v[i]=0;

x[i]=0;

w[i]=0;

}

for (int i=0; i

{

for (int j=0; j

{

u[i][j]=0;

}

}

for (int j=0; j

{

u[0][j]=Tv;

}

for (int i=0; i<=n+1; i++)

{

if (as<=0.234)

{

u[i][0]=300/0.234*as+T2-300;

Series13->AddXY(as,u[i][0]);

}

else

if (as>0.234 && as<0.694)

{

u[i][0]=T2;

Series13->AddXY(as,T2);

}

else

if(as>=0.694)

{

u[i][0]=T1;

Series13->AddXY(as,u[i][0]);

}

as+=h;

}

l=(500*(1-0.1*tau))/(h*h*7200*0.6*n);

for (int j=1; j<=m; j+=1)

{

k[0]=0;

v[0]=u[0][j-1];

for (int i=1; i<=n-1; i+=1)

{

v[i]=(u[i][j-1]+l*v[i-1])/(1+2*l-l*k[i-1]);

k[i]=l/(1+2*l-l*k[i-1]);

}

for (int i=n; i>=1; i--)

{

x[n]=u[n][j-1];

x[i-1]=x[i]*k[i-1]+v[i-1];

}

for (int i=1; i<=n; i++)

{

u[i][j]=x[i];

}

for (int i=0; i<=n; i++)

{

w[0]=0;

for (int j=1; j<=n+1; j++)

{

float dw=h;

w[j]=w[j-1]+dw;

}

}

}

Series1->Clear();

Series2->Clear();

Series3->Clear();

Series4->Clear();

Series5->Clear();

Series6->Clear();

Series7->Clear();

Series8->Clear();

Series11->Clear();

Series12->Clear();

float asd;

if(T2

asd=T1;

else

asd=T2;

for(int f=Tv;f<=asd+10;f+=10)

{

Series11->AddXY(0.234,f);

Series12->AddXY(0.694,f);

}

for (int i=0; i

{

Series1->AddXY(w[i],u[i][5]);

Series2->AddXY(w[i],u[i][10]);

Series3->AddXY(w[i],u[i][20]);

Series4->AddXY(w[i],u[i][30]);

Series5->AddXY(w[i],u[i][40]);

Series6->AddXY(w[i],u[i][50]);

Series7->AddXY(w[i],u[i][60]);

Series8->AddXY(w[i],u[i][70]);

Series9->AddXY(w[i],u[i][80]);

Series10->AddXY(w[i],u[i][99]);

}

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N24241Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1350;

tau=4;

}

else

if(vsad==2)

{

T2=1320;

tau=3.3;

}

else

if(vsad==3)

{

T2=1290;

tau=3;

}

T3=T2-50;

StaticText4->Caption=T1;

StaticText5->Caption=T2;

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Øâåëëåð ¹ 24, 24Ò";

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N271Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1350;

tau=4;

}

else

if(vsad==2)

{

T2=1320;

tau=3.3;

}

else

if(vsad==3)

{

T2=1290;

tau=3;

}

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Øâåëëåð ¹ 27";

T3=T2-50;

StaticText4->Caption=T1;

StaticText5->Caption=T2;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N302Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1350;

tau=4;

}

else

if(vsad==2)

{

T2=1320;

tau=3.3;

}

else

if(vsad==3)

{

T2=1290;

tau=3;

}

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Øâåëëåð ¹ 30,30Â";

T3=T2-50;

StaticText4->Caption=T1;

StaticText5->Caption=T2;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N3011Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1360;

tau=4;

}

else

if(vsad==2)

{

T2=1330;

tau=3.3;

}

else

if(vsad==3)

{

T2=1300;

tau=3;

}

T3=T2-50;

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Øâåëëåð ¹ 30Â-1";

StaticText4->Caption=T1;

StaticText5->Caption=T2;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N3021Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1370;

tau=4;

}

else

if(vsad==2)

{

T2=1340;

tau=3.3;

}

else

if(vsad==3)

{

T2=1310;

tau=3;

}

T3=T2-50;

StaticText4->Caption=T1;

StaticText5->Caption=T2;

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Øâåëëåð ¹ 30Â-2";

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N241Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1350;

tau=4;

}

else

if(vsad==2)

{

T2=1320;

tau=3.3;

}

else

if(vsad==3)

{

T2=1290;

tau=3;

}

T3=T2-50;

StaticText4->Caption=T1;

StaticText5->Caption=T2;

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Áàëêà ¹24";

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N272Click(TObject *Sender)

{

T1=1260;

if (vsad==1)

{

T2=1350;

tau=4;

}

else

if(vsad==2)

{

T2=1320;

tau=3.3;

}

else

if(vsad==3)

{

T2=1290;

tau=3;

}

T3=T2-50;

StaticText4->Caption=T1;

StaticText5->Caption=T2;

StaticText2->Caption="Ñò0 - Ñò5";

StaticText3->Caption="Áàëêà ¹27";

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N303Click(TObject *Sender)

{

T1=1260;
