- эвтектоидную зону, состоящую из одного перлита (2);

- доэвтектоидную, состоящего из перлита и феррита (3). Количество феррита в этой зоне непрерывно возрастает по мере приближения к сердцевине, рис.10.

За толщину цементованного слоя принимается сумма заэвтектоидной, эвтектоидной и половины переходной зон. Концентрация углерода в поверхностном слое составляет примерно 1,1%. Хром несколько повышает толщину цементованного слоя. Никель увеличивает скорость диффузии углерода.

Рис.10. Микроструктура цементованного слоя стали 20ХН3А.

П – перлит

Ф – феррит

Ц – цементит.

6. Контроль качества.

6.1. Определение величины наследственного зерна.

Любое металлическое изделие имеет поликристаллическое строение, т. е. состоит из большого числа зёрен.

Величина зерна металла зависит от его состава, условий его выплавки, кристаллизации, обработки давлением и термической обработки. От величины зерна зависят многие свойства металла. Металлы, имеющие крупное зерно, обладают пониженной прочностью, пластичностью и вязкостью.

Зерно которое образуется в стали после термической обработки по особому режиму, характеризует склонность стали к росту зерна при нагреве в процессе термической обработки, называется наследственным.

Методы выявления и определения величины зерна регламентированы ГОСТ 5639-65.

Для определения величины зерна при контрольных испытаниях применяют три метода.

1. визуальное сравнение видимых под микроскопом зёрен с эталонными изображениями шкал;

2. подсчёт количества зёрен, приходящихся на единицу поверхности шлифа;

3. Измерение среднего условного диаметра зерна или количества зерна в 1 мм .

Проводим определение размера зерна в « »повторно подвергается термической обработке вместе с деталью. Для определения размера зерна используем метод сравнения.

Метод сравнения: Шлифер получают под микроскопом при увеличении 100 (допускается увеличение в пределах 90-105 ) и проводят сравнение величины зерна с эталонными изображениями на шкале. На эталонных шкалах приведены микроструктуры с различной величиной зерна, оцениваемой номером. Всего имеется 18 номеров зерна: от -3 до +14. Основная шкала содержит эталон микроструктур с номером зерна от 1 до 10 при увеличении 100 .

Эталоны имеют форму круга диаметром 79,8 мм (площадь шлифа 0,5 мм ) со схематическим изображением зерен различной величины. Зёрна изображённые на каждом эталоне, относятся к определённому номеру.

С уменьшением величины зерна увеличивается номер, т. е. №1 соответствует крупному зерну, а №10 – мелкому, рис.11.

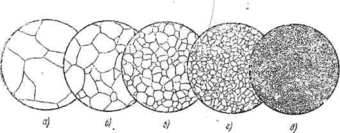

Рис.11. Схематическое изображение микроструктуры с различной величиной зерна (в баллах):

А - №1;

Б - №3;

В - №5;

Г - №7;

Д - №9.

Шлиф можно изучить при различных увеличениях. В этом случае для пересчёта на стандартный номер зерна (при увеличении 100 ) пользуются специальными таблицами при, приведенными в ГОСТ 5639-65.

Если в микроструктуре имеются зёрна двух или более номеров, то номера зерен записывают в порядке преобладающей величины зерна. Например на шлифе больше всего зёрен пятого номера, зёрен третьего номера значительно меньше, а зёрен седьмого номера ещё меньше. Записывают в следующем порядке: №5; №3; №7.

Заключение.

Проанализированы условия работы детали «Звёздочка», для её изготовления выбрана конструкционная цементуемая сталь 20ХН3А, которая имеет повышенную прочность, вязкость и прокаливаемость. Составления маршутной технологии изготовления и проведён выбор видов термической и химико-термической обработки стали. Определены необходимые режимы и параметры термической и химико-термической обработки и их мест в общем технологическом процессе изготовления детали.

Описаны особенности механизмов структурных превращений и рассмотрено влияние химического состава стали на их протекание.

Разработана методика контроля качества готовой детали.

Список используемой литературы.

1. А.П. Гуляев «Металловедение»: 6-е изд. – М.: Металлургия, 1986.–544с.

2. Журавлёв В.Н. Николаева О.И. Машиностроительные стали: Справочник – Машиностроение, 1981 – 392с.

3. Лахтин Ю.М., Леонтьева В.П. Материаловедение: 3-е изд. – М.: Машиностроение, 1980 – 528с.
