Стропильну систему встановлюють на підстропильні бруски. Деталь стропил – стропильні ноги, підкоси, рігелі.

3.2.Вибір деревини

З численних порід дерев, що ростуть на території нашої країни, промислове значення мають близько двох десятків найбільш поширених хвойних і листяних порід. Дерева хвойних порід становлять більшу частину лісів України. Саму деревину використовують широко не тільки у будівництві, а й у деревообробній промисловості. Висока механічна міцність, легкість обробки, прямостовбурність і великі розміри – цінні властивості деревини хвойних порід.

Поширеними хвойними породами є сосна, ялина, модрина, кедр, ялиця.

Сосна має ядро від рожевого до червонувато-бурого кольору, жовтувато-білу різної ширини (від 20 до 80 річних шарів) заболонь. Загальна характеристика кольору деревини сосни є червонуватий, або жовтуватий відтінок, серцевинні промені непомітні, річні шари розрізняються на всіх розрізах. Пізня деревина червонувато-бурого кольору, добре розвинута, різко відмежована від ранньої світлої деревини, смоляні ходи численні діаметром від 006 до 013 мм, через лупу її добре видно на всіх розрізах, має різкий скипидарний запах. Розміщення сучків суто кільчасті; напрямлені вгору під гострим кутом до осі стовбура. Кора у сосни внизу товста, з тріщинами, темно-бура, вгорі тонка, гладенька і золотиста. Деревина смолиста, міцна і досить стійка до загнивання, порівняно м’яка й легко оброблюється. У будівництві, столярно-будівельному, меблевому і фанерному виробництвах застосовують сосну. Росте всюди ялина без ядрова, спілодеревинна порода без заболоні.

Деревина біла із слабким жовтуватим відтінком, однорідна; серцевинні промені непомітні, річні шари розрізняються на всіх розрізах, пізня деревина має вигляд вузької світло-бурої смуги, у ранню переходить поступово. Смоляні ходи нечисленні, їх добре видно через лупу. Запах слабкий, скипидарний. Розміщення сучків кільчасте з дрібними окремими міжкільцевими сучками, горизонтальне. Кора бура, тріщинувата й досить тонка. Деревина ялини за якістю дещо поступається перед сосною, менш смолиста; дуже тверді, дрібні численні сучки; тривалий час має натуральний колір, однорідна за будовою. Застосовують у будівництві нарів із сосною.

Ялиця безядрова, спілодеревинна порода без заболоні. Деревина біла із слабким жовтуватим або буруватим відтінком. Серцевинні промені непомітні, річні шари розрізняються на всіх розрізах, пізня деревина малорозвинута у ранню переходить поступово. Смолені ходи є тільки у корі. Досить сильний приємний запах має кора, деревина немає. Розміщення сучків кільчасте, горизонтальне, з великою кількістю. Кора тонка, гладенька, сірого кольору. Деревина ялиці подібна до ялинової, смоли у ній немає; загниває легко жолобиться і тріскається; не блищить, добре колеться.

У промисловості застосовують переважно для підсобних будівель.

Модрина має червонувато-буре, широке ядро; буровато-білу, вузьку (до 20 річних шарів) заболонь. Деревина бурого відтінку, серцевинні промені непомітні; річні шари розрізняються на всіх розрізах, пізня деревина темно-бурого кольору, розвинута добре, різко відмежована від ранньої деревини світло-бурого кольору, розвинута добре, різко відмежування від ранньої деревини світло-бурого відтінку. Смоляні ходи дрібні в нечисленні, скипидарний запах, сучки розміщені горизонтально та безладно, деколи розкидані по одиночно. Кора товста буро-іржастого кольору з великою кількістю тріщин. Деревина модрини найважча із хвойних, тверда й міцна, стійка до загнивання дуже тріскається. У промисловості використовується, як замінник дуба, у місцях зростання використовується в житловому будівництві, а також у фанерному і меблевому виробництвах.

3.3.1.Технологічний процес виготовлення елементів стропильної системи.

Дошки по ширині розпилюють на круглопильних верстатах для повздовжнього пиляння. Перед збиранням елементи стропил очищають від кори, червоточин та гнилі.

Заготовлені елементи стропильної системи збирають в шаблонах на бойках. Деталі, які підлягають збиранню розміщують у бойках в такому порядку, щоби їх було зручно брати без додаткових рухів. Для розмітки елементів стропил використовують шаблони. До початку збирання стропильної системи необхідно на буйки нанести крейдою схему збираючих стропил в натуральну величину. Замість цього можна на площині буйка набити планки, які фіксуватимуть точне положення стропил в зібраному виді, тобто зробити шаблон. Після прорізки і контрольного збирання на буйці елементи стропил маркують і комплектно пакують. Контрольне збирання стропил з великою відстанню необхідна для того, щоби на будівництві їх можна було збирати без підгонки. В елементах стропил вибирають гнізда для встановлення болтів, нагелей.

Стропильні системи із брусків використовуються переважно в районах сільської місцевості, де є в достатній кількості деревина для виготовлення використовують очищений від кори круглий ліс діаметром 18см. Колоди повинні бути прямолінійними, рівними (без кривизни і гнилі). Невеликі нерівності, які є на брусках обробляють сокирою під шнур.

Затяжки, які з’єднують стропильні ноги, виготовляють із більш якісної деревини. Наперед підбирають колоду для затяжки і торцюють її на необхідний розмір по довжині. В зв’язку з тим, що максимальна довжина круглого лісу складає 6,5м, затяжку для великих розмірів виготовляють із двох або трьох колод. Нарощених по довжині. Потім підбирають колоди для стропильних ніг. Підкоси і стійки, які мають меншу довжину, роблять із обрізків або із більш коротких колод. Відібрані колоди торцюють і розмічають врубки по шаблону, зробленого із шаблону або тонкої листової сталі. Місця врубок після розмітки випилюють і зачищають гострою сокирою.

Складові балки на пластинчастих нагелях використовують с в перекриттях а також у вигляді верхніх поясів ферм. Балки нарощують з брусків, на дерев’яних нагелях. Найбільш поширеною конструкцією є балка В.С.Дерев’ягіна, яка являє собою два або три бруса із хвойних порід, зв’язаних пластинчастими нагелями, які виготовляють із деревини твердих порід (дуба, рідше берези).Нагелі в балках встановлюють по довжині, за виключенням середньої час-тини, де напруження порівняно невеликі.

Балки збирають двоє робочих (4-го і 2-го розрядів) на спеціальному пристрої.

У зв’язку з тим , що кінці балок стягнуті, а середина вигнута під впливом розпірок, балки стають вгнуті на величину підйому. При вигинанні балок слідкують за тим, щоби дотичні поверхні брусків були точно підігнані одна до другої, при цьому треба витримувати будівельний підйом. Далі, по шаблону розмічають отвори під нагелі і вибирають їх за допомогою електродовбальника, після чого в них вставляють пластинчасті нагелі. Після встановлення нагелей знімають ваги і готові балки легенько виправляють, дещо зменшуючи при цьому будівельний підйом.

Технологічна карта на виготовлення стропильної системи

3.3.2. Монтаж елементів стропильної системи.

Спочатку монтують мауерлат (підстропильні бруски), які повинні бути проантисептовані або обсмолені і обгорнуті після цього толлю. Встановлюють мауерлатиза рівнем, виставляючи по горизонталі. По довжині мауерлати зрощують в пів дерева, укріпляючи скобами.

Всі елементи стропил повинні бути щільно підігнані, без щілин і зазорів.

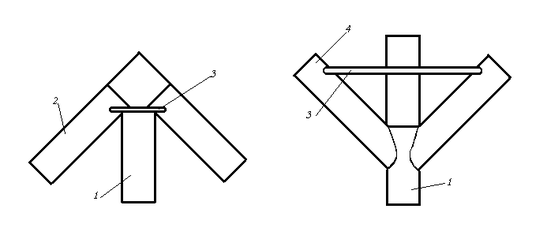

Стійку 1 зі стропиьлною ногою 2 (рис.1, а)після прирізки з’єднюють скобами 3 . При з’єднанні підкосів 4 (рис1, б) зі стійкою 1 необхідно спочатку прорізати їх, підігнавши до місця а потім закріпити скобою 3 . Стропильну ногу 2 із затяжкою 5 з’єднують стяжним хомутом 6 . Підкоси після прирізки і підгонки з’єднують з нижнім прогоном і стропильними ногами на цвяхах, скобах.

а) б)

Рис.1 Вузли кріплення висячих стропил

а) з’єднання стійки з стропильною ногою

б) з’єднання підкосів зі стійкою

1-стійка під стропила (стілець),

2-стропильна нога, 3-скоба,

4-підкіс під стропильну ногу

Обрешітку виготовляють із брусків, подвійного суцільного або розрідженого настилу дощок і кріплять до стропил цвяхами. Під м’який дах із руберойду або толі обрешітку роблять у вигляді суцільного настилу із двох шарів дощок (подвійний настил), причому верхній шар називають захисним, а нижній – робочим. Одинарний настил суцільний чи розріджений (зазор 20…30мм), використовують як основу під покриття із азбестоцементних плоских плиток. Обрешітку із брусків перерізом 50/ 50 мм використовують як основу під черепицю, хвилясті листи із склопластика, азбестоцементні хвилясті листи.

Настил і обрешітку не доводять до димових труб на 130мм.

3.4.1. Підрахунок об’єму заготовок для виготовлення виробу.

Підрахунок заготовок для даного виробу здійснюють в такій послідовності:

- підрахунок об’єму заготівок стропильних ніг;

- підрахунок об’єму заготівок мауерлатів;

- підрахунок об’єму заготівок обрешітки;

- підрахунок об’єму заготівок стільця;

Підрахунок об’єму заготівок стропильних ніг

Насамперед необхідно визначити габаритні розміри стропильних ніг. Нехай розміри будівлі рівні: довжина – 9,520м. , ширина – 6,650м. Для будівлі таких розмірів вибираємо двоскатну стропильну систему (симетричну) .

За формою двоскатна стропильна система нагадує рівнобедрений трикутник (див. Рис1), довжина сторін якого рівна довжині стропильних ніг мінус довжину наслону (500мм).
