124574 (690074), страница 4

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 4)

З каталізаторами вноситься:

;

; ;

;

З вапном вноситься:

G_Ca=4663*0,78 = 3637г

Із плавиковим шпатом вноситься:

G_Ca0 = 520*0,9* 0,72 = 337г

З електродним боєм вноситься:

Кількість виплавленого металу: G_М =5270г

Кількість утвореного шламу: G_Ш=16125г

Химічний вміст виплавленого металу, %:

Хімічний вміст утвореного шламу, %

У шламі міститься:

; ;

; ;

; ;

Розрахункова й фактичний кількісний склад шламів, г:

Розрахунковий і фактичний вміст заліза, нікелю й кремнію в металі, г:

Вміст нікелю в каталізаторах за результатами плавки:

Втрати заліза:

Співвідношення А1₂0₃ і СаО у шламі, %:

Загальне: А1₂0₃ - 74 %; СаО - 26 % (фактичне);

А1₂0₃ - 68%; СаО - 32 % (розрахункове)

Плавка № 5

Футерівка печі - кисла (кварцовий пісок).

Шихтові матеріали:

1. Відходи ст. 3 - 5000 г

2. Каталізатори - 10200 г

3. Вапно - 1440 г

4. Кварцовий пісок- 1000 г

5. Електродний бій - 230 г

Із відходами ст.3 вноситься залізо:

G_Fe = 5000*0,98 = 602 г

З каталізаторами вноситься:

;

;

З вапном вноситься:

G_CaО=4300*0,78 = 3354г

Із кварцовим піском вноситься:

G_Ca0 = 1440*0,78 = 1123г

З електродним боєм вноситься:

Кількість виплавленого металу: G_M=5255г

Кількість утвореного шламу: G_Ш =3200г

Хімічний вміст виплавленого металу, %:

Хімічний вміст утвореного шламу, %

У виплавленому металі міститься:

; ;

; ; ;

У шламі міститься:

; ;

; ;

;

;

Розрахункова й фактичний кількісний склад шлаків, г:

Розрахунковий і фактичний вміст заліза, нікелю й кремнію в металі, г:

Вміст нікелю в каталізаторах за результатами плавки:

Втрати заліза:

Співвідношення А1₂0₃ і СаО в шлаку, %:

Загальне: А1₂0₃ - 86 %; СаО - 14 % (фактичне);

А1₂0₃ - 80 %; СаО - 20 % (розрахункове)

3.2 Анализ разработанных технологий выплавки нікелемістких сплавов с использованием в шихте нікелемістких катализаторов.

В процессе проведения плавок установлено, что выплавка нікелемістких сплавов с использованием в шихте нікелемістких катализаторов характеризуется образованием большого количества шлаков. Это обусловлено высоким содержанием в катализаторах оксидов Al, Са и Si (90 % от обшей массы), которые имеют крепкую термодинамическую связь и не могут быть возобновлены в условиях проведенных плавок. Кроме того, высокое содержание глинозема (до 800 кг на 1 т катализаторов) требует большой затраты извести для получения легкоплавкой евтектикиА1203-СаО.

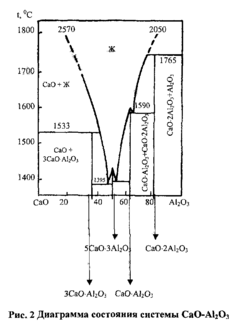

Анализ диаграммы состояния системы А12Оз-СаО (Рис. 2) показывает, что наиболее низкая температура ликвидусу системы (жидкое состояние шлаков) наблюдается содержаниеі в сплаве от 42 до 55 % СаО.

Рис. 2 Диаграма стану системы СаО – Al₂O₃

Уменьшение затраты известняку повышает температуру розплавлювання шлаков, снижает его редко текучесть, способствует образованию тугоплавких шлаковых настиглів на укосах печи и тем же ухудшает условия его скачивания.

Высокая вязкость шлаков ухудшает условия перехода возобновленного никеля в металлический расплав. Об этом свидетельствует присутствие корольков возобновленного никеля в шлаке, выявленных при его дроблении.

Обращает на себя внимание заметная разница в количественном содержимом СаО в расчетном и действительном составах шлаков всех плавок. Очевидно, это связано с частичным выносом порошкообразного известняка из печи в результате электродинамического влияния дуги на в момент загрузки известняка на поверхность жидкой ванны, а также с использованием не прожаренного.

Необходима редко текучесть шлаков при сниженной затрате известняка может быть достигнута за счет повышения температуры расплава. Однако в этом случае увеличиваются удельные энергозатраты, наблюдается повышенный износ футерівки печи и высокий вигар железа. Это подтверждается результатами сравнительного анализа расчетных и действительного количественных составів выплавленного металла и шлака, который образовался в процессе плавки. Так, например, действительное содержимое Si02 в шлаке плавок № 1 и № 2 превышают их расчетные значения соответственно в 15 и 14 раз, а вигар железа в плавках №№ 2, 4 и 5 представляет соответственно 12,9; 17,25 и 12,2 %.

Анализ данных показывает, что полученные шлаки по своему химическому составу отвечают шлакам электрошлакового переплаву. Это достаточно наглядно видно из табличних даннях.

Выводы

1. Я принимал участие в проведении экспериментальных расчетов содержимого никеля в выплавленном металле. Сравнение расчетных и действительных значений содержимого никеля в выплавленном металле, свидетельствует о полном возобновлении основного элемента (Ni) в ходе плавки.

2. Переработка отработанных нікелевмістких катализаторов является решением проблемы скопления отходов промышленных предприятий, а также значительно улучшает экологическую обстановку в местах их бывших захоронений.

3. Уровень газообразных выбросов, при переработке отработанных катализаторов методом редко фазного возобновления, не превышает ПДК по содержанию вредных

4. Установлено, что переплавь катализаторов с высоким содержанием Аl2O3 (к 90%) требует повышенной затраты извести для получения рідкоподвижного шлаков при общепринятых температурных условиях сталеплавильных процессов.

5. В итоге переплаву отработанных катализаторов образуются шлаки, близкие по химическому составу шлакам, применяемым в ЕШТП. В условиях применяемой технологии экономически целесообразно доводить состав получаемых шламов до уровня товарного продукта.

6. Металл, получаемый методом редко фазной восстановительной плавки с использованием отработанных нікелемістких катализаторов, может применяться как заготовка шихты для получения легированных, жаропрочных сплавов.

Характеристики

Список файлов курсовой работы
