Итак, размеры заготовки штамповки детали: 76,4х30 мм.

1.3.2 Расчет ширины полосы материала для изготовления заготовки

Она в основном зависит от марки и толщины материала, величины перемычек между выбираемыми заготовками, расположения заготовок в полосе, конструкции штампа, точности работы оборудования для раскроя листов, применяемых средств механизации подачи полосы в штамп.

Принимаем для разрабатываемого процесса, что лист разрезается на полосы на гильотинных ножницах. Заготовки из полос вырубаются в штампе без бокового прижима полосы и с подачей материала в любую зону вручную.

Формула для расчета ширины полосы в этом случае имеет вид:

- величина перемычки между заготовками,

- односторонний (минусовый) допуск на ширину полосы,

- гарантийный зазор между полосой и направляющими штампа,

В зависимости от расположения заготовки на полосе, ширина полосы может быть следующая:

,

.

1.3.3 Расчет шага расположения заготовок

По ГОСТу выбираем листы, габаритом 1000х2000 мм. При изготовлении деталей гибкой, необходимо, по возможности, соблюдать правило, чтобы линия сгиба не совпадала с направлением проката листа (рис. 2). Шаг расположения заготовок на полосе составляет:

, .

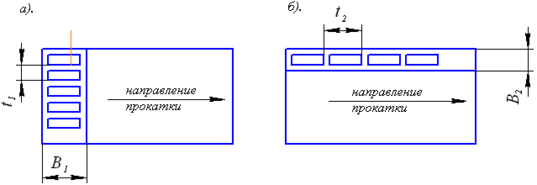

Рисунок 2 – Расположение полос при раскрое листа

1.3.4 Определение количества заготовок

Определяем количество заготовок, которое можно получить по вариантам а) и б) (Табл.5)

Таблица 5 – Количество заготовок, получаемых из листов при различных вариантах раскроя.

Расчет коэффициента использования материала

Производим расчет коэффициента использования материала листов:

.

Для определения площади заготовки f, разбиваем ее на фигуры простой геометрической формы. Общая площадь заготовки: .

.

Таким образом, для разработки технологического процесса изготовления детали выбираем лист габаритом 1000х2000 и его раскрой по варианту а).

Использование оставшегося материала листа:

. , значит, можно использовать оставшуюся полосу листа , изменив расположение заготовок на листе (рис. 3). Количество заготовок из полосы : 1000:84,8=11.

. , значит, оставшуюся полосу листа использовать невозможно.

Следовательно,

Рисунок 3 – Расположение заготовок на листе

Расчет усилия резки листа на полосы

Произведем подбор гильотинных ножниц исходя из усилий резания и ширины отрезаемой полосы. Усилие резания определяем по формуле:

,

где - толщина материала, =25 кгс/мм², - угол створа ножниц, =1,3 – коэффициент, учитывающий затупление ножей, разброс толщины и механических свойств материала и др.

( 24,8кН)

Ножницы для резки материала толщиной 2,5 мм ,пределом прочности 50 кг/мм²и шириной реза 1600ммпо каталогу выбираем модель Н473 (ГОСТ 6282-52). Правильность их выбора проверяем по развиваемому усилию резания:

( 31,03кН)

Таким образом, для техпроцесса можно рекомендовать гильотинные ножницы модели Н473.

Определение усилия вырубки развертки детали и подбор пресса

Усилие резания материала при вырубке заготовок по наружному контуру определяем по формуле:

,

,

,

=10296кгс ( 103кН).

Усилие снятия полосы с пуансона:

, где - для штампа последовательного действия (вырубка-пробивка).

.

Усилие проталкивания заготовки через матрицу:

, где - при вырубке на провал, n – количество заготовок, находящихся одновременно в цилиндрической шейке матрицы. Учитывая необходимость периодического ремонта – перешлифовки режущей кромки матрицы, принимаем n=3:

.

Усилие резания при пробивке 4х отверстий:

( 18,8кН),

Усилие снятия заготовки с пуансона:

, где - для многопуансонного пробивного штампа.

,

Усилие проталкивания отходов при пробивке отверстий:

, где - при вырубке с обратным выталкиванием, n=3.

.

Общее усилие пресса, необходимое для выполнения этой операции, составит:

,

где =1,3 – коэффициент, учитывающий потери, затупление режущих кромок, разброс толщины и механических свойств материала и др.

Произведем выбор пресса по каталогу оборудования , в зависимости от , величины рабочего хода ползуна, закрытой высоты габаритов штампа в плане.

При этом условно принимаем следующее:

-рабочий ход ползуна должен быть не менее 10-20 мм,

-закрытая высота штампа мм,

-габариты штампа в плане 450х700мм.

Наиболее подходящим для нашего случая выбираем пресс К 116 Б (усилие пресса Р=360кН , ход ползуна h=64мм, габариты стола пресса 480х720мм = 300мм).

Определение усилий гибки детали, выбор марки пресса

Определим усилие гибки заготовки. Применяется четырехугловая гибка с прижимом:

,

где В=30мм – длина линии гиба, =0,2 – коэффициент для двухугловой гибки.

( 9кН).

Выбираем пресс для выполнения операции четырехуголовой гибки с прижимом, при этом условно принимаем:

-ход ползуна не менее 2х высот детали, т.е. 40мм,

-закрытая высота штампа ,

-габариты штампа в плане 350х750мм.

По каталогу выбираем пресс ЭР50 (усилие пресса Р= 500кН , ход ползуна h= 70мм , габариты стола пресса 370х575мм = 265мм).

Расчет параметров пружинения материала

Радиус закругления пуансона, учитывающий отпружинивание заготовки после ее гибки, определим по формуле:

,

- внутренний радиус детали,

- модуль упругости материала,

2,96мм;

Угол пружинения материала после снятия внешней нагрузки:

Таким образом, в технических условиях на проектирование гибочного штампа необходимо задать радиус закругления пуансона 2,96мм , а угол сопряжения рабочих кромок пуансона 89,6º.

2. Конструктивная часть

2.1 Обоснование конструктивной схемы штампа

Штампы для гибки подразделяются на штампы простого, последовательного и совмещенного действия. В штампах простого действия за один ход подвижной части блока выполняется только одна операция или переход гибки. Штампы этой группы подразделяются на специальные и универсальные. Специальные штампы применяют для изготовления деталей простейшей формы однооперационной гибкой в одном штампе или для получения деталей сложной формы многопереходной поэлементной гибкой в штампах простого действия. Универсальные штампы применяют для получения однотипных деталей простой формы, но разных размеров, однопереходной гибкой или для выполнения деталей сложной формы многопереходной гибкой в одном и том же универсальном штампе.

Четырехугловую гибку деталей можно выполнять в штампе, обеспечивающем изгиб четырех углов одновременно (рис. 4, а). Однако при этом, ввиду повышенного растяжения металла из-за его защемления между пуансоном и матрицей, деталь получается со значительным искривлением полок (рис. 4, б). Для исключения таких искривлений гибку следует выполнять за два перехода в одном или двух штампах (рис. 4, в и г). Однако экономичнее использовать один штамп.

Рисунок 4 – Схемы штампов для четырехугловой гибки детали

2.2 Описание конструкции штампа, принцип действия

Двухугловой гибочный штамп показан на рис. 5. С его помощью будет выполняться четырехугловая гибка детали. Заготовку укладывают на прижим 1, действующий от выталкивателя 2. При опускании пуансона 3 заготовка сначала зажимается между пуансоном и выталкивателем, а затем изгибается с помощью матрицы 4 и принимает форму скобы. Затем деталь переворачивают загнутыми углами вниз и выполняется второй переход.

После гибки деталь из матрицы удаляется выталкивателем, действующим от нижнего буферного устройства.

Рисунок 5 – Двухугловой гибочный штамп

Определение исполнительных размеров элемента штампа.
