Текст из файла (страница 2)

В отличие от постоянной Арнольда или коэффициента Эссона, изменяющихся в широком диапазоне в функции основных данных машины 9мощность и частота вращения), постоянные и не зависят не только от них, но и от переходного индуктивного сопртивления и типа изоляции обмотки статора.

“Естественный” динамический момент инерции, достигаемый без искусственного утяжеления обода ротора, в килограммах-метрах в квадрате может быть рассчитан по следующей эмпирической зависимости:

Анализ взаимосвязей уровня механических напряжений в ободе ротора и значения махового момента в функции размеров машины и угонной частоты вращения позволяет получить следующие приближенные выражения: для динамического момента инерции

и механической постоянной ротора

Здесь -ширина обода ротора, см; -коэффициент ослабления обода ротора (в среднем 1,6 для шихтованных роторов); б-среднее механическое напряжение в ободе ротора при угоне, МПа; -высота сердечника полюса с полюсными башмаком см; -коэффициент Эссона, кВ·А/ ( ·об/мин).

Одним из важнейших размеров электрических машин является размер воздушного зазора, который в конечном итоге определяет синхронное индуктивное сопротивление и статическую перегружаемость генераторов, мощность возбуждения и плотность потерь на поверхности полюса ротора.

В крупных быстроходных гидрогенераторах, когда по режимным условиям требуется пониженное значение синхронного индуктивного сопротивления, необходимо электромагнитное использование машин для сохранения МДС ротора в допустимых пределах, определяемых возможностями охлаждения обмотки возбуждения.

МДС ротора на пару полюсов может быть с некоторым приближением рассчитана по формуле

Если плотность тока в обмотке возбуждения не обеспечивает требуемого уровня ее температуры, необходимо либо снизить МДС ротора, либо изыскать возможности по размещению на полюсах дополнительного объема меди обмотки, либо перейти на более эффективную систему охлаждения ротора.

Размер воздушного зазора существенно влияет и на ряд других характеристик генераторов: на значения торцевых магнитных потоков и вызываемых ими потерь в крайних пакетах сердечников и нажимных плитах статора, на значение и распределение потерь на поверхности полюсов ротора. Таким образом, тепловое состояние генератора в целом и уровень местных нагревов в значительной мере определяются размером воздушного зазора.

Кроме того, области допустимых режимов работы генераторов (по условиям устойчивости, при недовозбуждении, при зарядке линии электропередачи) определяются также размером воздушного зазора.

2. ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ГИДРОГЕНЕРАТОРОВ

2.1 Система планово-предупредительного ремонта, планирование подготовка и проведение технического обслуживания и ремонта

На ГЭС в соответствии с [1, 2] проводится комплекс работ по планово-предупредительному ремонту (ППР) оборудования, в том числе и гидрогене-раторов. Этот комплекс включает планирование, подготовку и проведение технического обслуживания и ремонта (ТОНР) с заданной последовательностью и периодичностью, направленных на обеспечение надежной эксплуатации и дове-дение технико-экономических показателей гидрогенераторов до уровня утверж-денных нормативных характеристик, Система ППР базируется на изучении и анализе ресурса деталей и сборочных единиц гидрогенераторов с определением на этой основе технически и экономически обоснованных норм и нормативов их использования. Составными частями ППР оборудования ГЭС являются его техническое обслуживание, капитальный и текущий ремонты.

При техническом обслуживании гидрогенераторов выполняется комплекс работ (операций) по поддержанию работоспособности или исправности гидро-генераторов в период их эксплуатации и нахождения в резерве

При капитальном ремонте проводятся полная или частичная разборка гид-рогенератора, осмотр, измерения, устранение обнаруженных дефектов, восста-новление и замена изношенных деталей и составных частей, выполнение пла-новых мероприятий по модернизации и реконструкции, обеспечивающих повы-шение надежности, экономичности, ремонтопригодности и мощности гидрогенератора, сборку, наладку и испытания до и после ремонта, а также при сдаче гидрогенератора в эксплуатацию.

В результате капитального ремонта должна быть обеспечена надежная эксплуатация гидрогенератора в пределах установленного срока эксплуатации до следующего планового капитального ремонта с технико-экономическими пока-зателями, соответствующими или 61Н3КНМН к утвержденным нормативным характеристикам.

При текущем ремонте проводят технический осмотр и очистку деталей и сборочных единиц, замену или восстановление быстроизнашивающихся деталей, а также устранение дефектов, возникших в процессе эксплуатации В ходе текущего ремонта, предшествующего капитальному, максимально выявляется и уточняется объем работ, подлежащих выполнению в период последующего капитального ремонта. Текущие ремонты гидрогенераторов проводятся еже-годно.

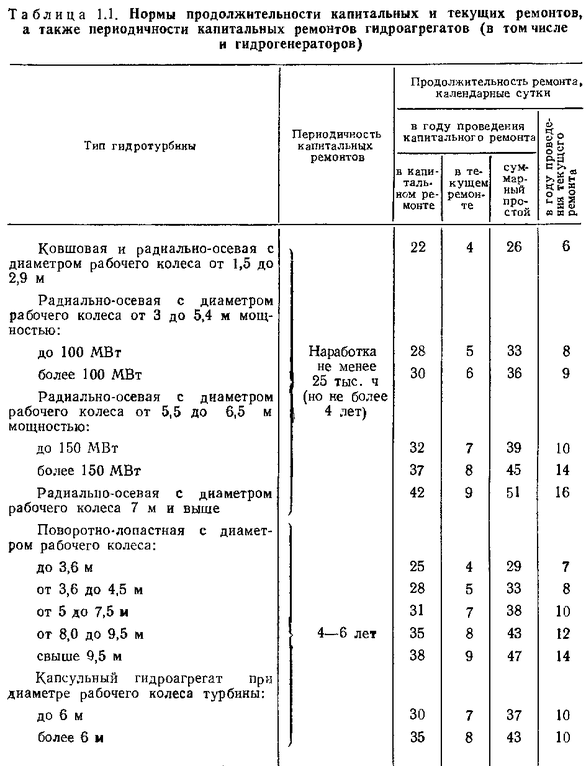

Нормы простоя и периодичность капитальных ремонтов гидроагрегатов, в том числе и гидрогенераторов, приведены в табл. 1.1, в которой приведена также продолжительность капитальных ремонтов гидроагрегатов в зависимости от диаметра рабочего колеса турбин и их типов, так как объем их типового ремонта преобладает.

Техническое обслуживание (ТО) гидрогенераторов и их вспомогательного оборудовании осуществляется ремонтным персоналом ГЭС и должно обеспечивать установленную (нормативную) периодичность ремонта, сокращение пла-новых остановив гидрогенераторов и сохранение экономичности и надежности использования оборудования. Техническое обслуживание включает проведение осмотров оборудования по установленному графику для проверки состояния и выявления отклонений от нормы. Сроки и объем регулярно выполняемых работ по ТО и осмотру работающего и остановленного в резерв оборудования устанавливаются руководством ГЭС, Сведения о выявленных дефектах записываются в ремонтный журнал.

Капитальные и текущие ремонты, а также ТО гидрогенераторов проводятся, как правила, ремонтным персоналом ГЭС. При планировании работ по модернизации и реконструкции дополнительно привлекается персонал ремонтных предприятий энергосистем и (или) специализированных ремонтных и монтажных организаций.

Модернизация и реконструкция гидрогенераторов, а также работы, опре-деляемые директивными указаниями. направленными на повышение надежности и экономичности, увеличение мощности и длительности непрерывной работы оборудования, его ремонтопригодности, работы по замене деталей и сбороч-ных единиц, отработавших расчетный ресурс или достигших предельного со-стояния, и другие, как правило, совмещаются с проведением капитального ре-монта.

Условия участия ремонтных и других подрядных организаций в ремонтных работах определяются договорами, заключаемыми ГЭС и подрядными организациями, и положением о взаимоотношениях между энергопредприятиями и подрядными организациями при ремонте оборудования. Техническое обслуживание и ремонт гидрогенераторов должны выполняться по разработанной и утвержденной в установленном порядке ремонтно-конструкторской и (или) нор-мативно-технической н технологической документации.

Планирование капитальных и текущих ремонтов гидроагрегатов, в том числе и гидрогенераторов ГЭС, осуществляется путем составления перспективных, годовых и месячных планов. Годовые и месячные планы ГЭС составляются соответственно до 1 марта года и до 10 числа каждого месяца, предшествующих планируемым ремонтам. При планировании ремонтов определяются их периодичность, плановая продолжительность простоя в ремонте в соответ-ствии с нормами, приведенными в табл. 1.1, а также фактическое состояние гидроагрегатов, трудовые, материальные затраты и стоимость ремонта.

Для обеспечения подготовки персонала ГЭС и ремонтного (монтажного) предприятия к проведению ремонта согласование номенклатуры и объема ремонтных работ проводится не позднее следующих сроков: ГЭС выдает ре-монтному предприятию или другому подрядчику для согласования укрупнен-ный объем ремонтных работ, включая модернизацию, па всем гидрогенераторам до 15 июля, а уточненный перечень рабат — до 1 декабря года, предшеству-ющего году проведения ремонта; уточненный объем работ и утвержденную ведомость работ — за 2 мес. до начала ремонта.

2.2 Номенклатура и объем типовых работ при капитальном ремонте

Основой для планирования ремонтов гидрогенераторов являются установленные [21 нормы продолжительности простоя гидроагрегатов (в том числе гидрогенераторов) в ремонте и нормативы продолжительности эксплуатации гидроагрегатов между капитальными ремонтами.

Другой составляющей продолжительности простоя гидрогенераторов в капитальном ремонте является время, необходимое для выполнения сверхтиповых работ, если они не могут быть произведены в нормативную продолжительность ремонта гидроагрегата и дополнительные работы лежат на критическом пути сетевого графика, работы, находящиеся на критическом пути и определяющие продолжительность простоя, организуются в две-три смены.

2. РАЗБОРКА И СБОРКА ГИДРОГЕНЕРАТОРОВ

Объем разборки гидрогенератора зависит от вида ремонта и может изменяться в широких пределах. Наиболее полная разборка генератора, обеспечи-вающая возможность осмотра и проверки основных деталей и сборочных еди-ниц, выполняется при капитальном ремонте. Проектом организации работ пред-усматриваются подготовка рабочего места, оснастки, оборудования, инструмента, материалов, энергоразводок, освещения; ознакомление с конструкторской и технологической документацией; проведение инструктажей по организации работ, технике безопасности и противопожарной безопасности. Последовательность разборки генератора зависит от его конструкции и указывается в заводских инструкциях на монтаж и технологической документации, разработанной для конкретного вида ремонта. При капитальном ремонте разборке подлежат перекрытия, лестницы, узлы и детали систем возбуждения, регулирования, охлаждения, трубопроводы, болтовые контактные соединения, кабельные и шин-ные токоподводы систем возбуждения, измерения, регулирования, освещения, а также подшипники, подпятники.

Перед разборкой конкретных деталей, сборочных единиц, электрических контактов, трубопроводов выполняется их маркировка. Маркировка съемных деталей наносится краской и должна однозначно определять либо порядковый номер детали, либо ее положение относительно базовой. Маркировка электрических контактов выполняется бирками, цифры на которых определяют взаимную принадлежность соответствующих пар. Маркировка фланцев трубопроводов выполняется на нерабочей части труб или фланцев, Одинаковым по форме съемным деталям при маркировке присваивается порядковый номер от выбран-ной точки отсчета относительно поперечной или продольной осей машинного зала ГЭС.

В процессе разборки (сборки) генератора производится измерение зазоров между базовыми и съемными (или вращающимися) деталями и их относительных положений. Зазоры измеряются пластинчатыми или клиновыми щупами, относительные положения масштабной линейкой, угольником, штангенциркулем, индикаторами. Линии валов проверяются индикаторами часового типа, за-крепленными на магнитных или иных подставках при поворотах ротора. Результаты измерений заносятся в формуляры. По результатам измерений оценивается состояние сборочных единиц и определяется необходимость выполнения тех или иных ремонтных операций.

В объеме капитального ремонта генератора измерение зазоров производится для следующих сборочных единиц и деталей между полюсами роторов и сердечниками статоров главного генератора, вспомогательного генератора, углов измерительного генератора, между полюсами магнитной системы и якорями возбудителей и регуляторного генератора, в подшипниках (рис. З.1), между полюсами ротора и статором при проверке формы ротора и статора, в стыках секторов сердечника статора при замене прокладки, между фундаментными плитами и фланцем корпуса статора при исправлении положения статора. Проверка относительных положений и установочных размеров производится для следующих деталей и сборочных единиц: щеткодержателей относительно якоря возбудителя и контактных колец в осевом и радиальном направлениях, воздухоразделяющих щитов относительно лопаток вентиляторов (рис. 3.2), полюсов роторов относительно сердечников статоров главного и вспомогательного генераторов, полю-сов относительно якоря возбудителя, полюсов относительно обода ротора глав-ное о генератора, пакетов сердечника статора со стороны спинки для определения волны и деформации пакетов в стыках (рис. 3.3), относительное перемещение шеек и фланцев валов при центровке, нажимных пальцев гребенок относительно зубцов статора (рис. З.1), внутренней расточки остова крестовины относительно оси вала и основании относительно горизонтальной плоскости, крестовины относительно распорных домкратов (рис. 3.5).
