Кожухотрубчатые теплообменники (рисунок 1.2.) представляют собой аппараты, выполненные из пучков труб, собранных при помощи трубных решеток, и ограниченные кожухами и крышками со штуцерами. Трубное и межтрубное пространство в аппарате разобщены, а каждое из этих пространств может быть разделено при помощи перегородок на несколько ходов. Перегородки устанавливаются с целью увеличения скорости, а, следовательно, и интенсивности теплообмена теплоносителей. Теплообменники этого типа предназначаются для теплообмена между различными жидкостями, между паром и жидкостями или между жидкостями и газами. Они применяются тогда, когда требуется большая поверхность теплообмена.
Трубки теплообменников изготавливаются прямыми (за исключением теплообменников с U – образными трубками, рисунок 1.2., г); поэтому они легко доступны для очистки и замены в случае течи.
Типовые конструкции кожухотрубчатых теплообменников разработаны НИИХИММАШ.
В большинстве случаев пар (греющий теплоноситель) вводится в межтрубное пространство, а нагреваемая жидкость протекает по трубкам. Конденсат из межтрубного пространства выходит к конденсатоотводчику через штуцер, расположенный в нижней части кожуха. Для компенсации температурных удлинений, возникающих между кожухом и трубками, предусматривается возможность свободного удлинения труб за счет различного рода компенсаторов.
Особенность кожухотрубчатых теплообменников состоит в том, что проходное сечение межтрубного пространства велико по сравнению с проходным сечением трубок и может быть больше последнего в 2,5 – 3 раза. Поэтому при одинаковых расходах теплоносителей (если теплообмен происходит без изменения их агрегатного состояния) часто получаются пониженные скорости теплоносителя и малые значения коэффициентов теплоотдачи на стороне межтрубного пространства, что значительно снижает коэффициент теплопередачи в аппарате. Для выравнивания проходных сечений иногда применяют усадку концов трубок при закреплении в трубной решетке. Схема такого теплообменника показана на рисунке 1.2., б.
Для уменьшения засорения золой дымовые газы пропускают внутри трубок, а воздух – через межтрубное пространство.
Кожухотрубчатые аппараты могут быть вертикальными и горизонтальными. Вертикальные аппараты имеют большее распространение, так они занимают меньше места и более удобно располагаются в рабочем помещении. Для удобства монтажа и эксплуатации максимальную длину трубок для них следует брать не больше 5 м.

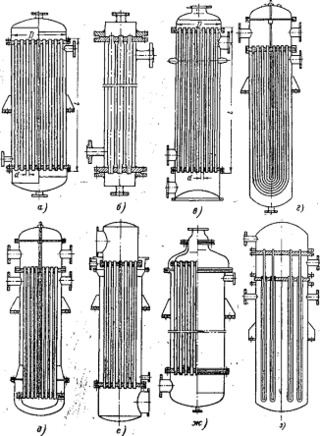

Рисунок 1.2. Типы кожухотрубчатых теплообменников.
а – с жестким креплением трубных решеток; б – с обсаженными трубками; в – с линзовым компенсатором на корпусе; г – с U-образными трубками; д – с подвижной решеткой закрытого типа; е – с подвижной решеткой открытого типа; ж – с сальником на штуцере; з – с трубками Фильда.
Во избежание резкого снижения теплоотдачи от конденсирующегося пара к стенке в корпусе теплообменника должны быть предусмотрены краны для выпуска воздуха как из нижней части аппарата над поверхностью конденсата, так и из верхней его части.
Регулирование производительности парожидкостного теплообменника возможно путем изменения давления (дросселированием греющего пара), изменение расхода нагреваемого теплоносителя и изменения (повышения) уровня конденсата в аппарате, т. е. уменьшения активной поверхности теплообмена. В последнем случае для контроля уровня конденсата необходимо иметь на корпусе водоуказательное стекло.
Секционные теплообменники и теплообменники «труба в трубе». Секционные трубчатые теплообменники (рисунок 1.3.) при одинаковых расходах жидкостей имеют меньшую разницу в скоростях движения теплоносителей в трубах и межтрубном пространстве и повышенные коэффициенты теплопередачи по сравнению с обычными трубчатыми теплообменниками.

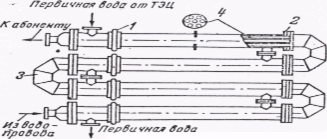

Рисунок 1.3. Водоводяной подогреватель теплосети Мосэнерго.
1 – линзовый компенсатор; 2- разборная (на резьбе) трубная решетка; 3 – калач; 4 – трубки.
Для небольших производительностей целесообразно применение теплообменников типа «труба в трубе», относящихся также к секционным, но конструктивно упрощенным аппаратам: в наружную трубу вставлена труба меньшего диаметра, отсутствуют трубные решетки и фланцы, все элементы аппарата соединены сваркой.
Недостатки секционных теплообменников: во-первых, высокая стоимость единицы поверхности нагрева, так как деление ее на секции вызывает увеличение количества наиболее дорогих элементов аппарата – трубных решеток, фланцевых соединений, переходных камер, компенсаторов и т. д.; во–вторых, большая длина пути жидкости по сравнению с одноходовой трубчаткой, что создает значительные гидравлические сопротивления и вызывает увеличение расхода электроэнергии на работу насоса.
На рисунке 1.4. показан многопоточный разборный теплообменник «трубу в трубе», предназначенный для нагрева и охлаждения жидких и газовых сред в технологических установках заводов нефтяной, химической, газовой и других отраслей промышленности. Температура рабочей среды от –140 до +140 С, давление в трубах 2,5 – 9,0 МПа. Для улучшения теплообмена трубы могут иметь продольные ребра и поперечную винтовую насадку.
Спиральный теплообменник показан на рисунке 1.5. Два листа толщиной 3-7 мм (в зависимости от рабочего давления в аппарате) свертывают на специальном станке в спирали, причем при помощи приваренных бобышек между ними сохраняется одинаковое по всей спирали расстояние от 5 до 15 мм. Таким образом, получаются два канала, и каждый из них имеет полуцилиндрическую часть в центре аппарата и спиральную часть, заканчивающуюся коробкой снаружи. Каждый центральный полуцилиндр и каждая коробка имеют штуцер для входа и входа теплоносителя.
Рисунок 1.4. Многопоточный разборный теплообменник «труба в трубе».
1 и 3 – первая и вторая распределительные камеры; 2 – решетка теплообменных труб; 4 – решетка кожуховых труб; 5 – опорная обечайка; 6 – кожуховая труба; 7 - теплообменная труба; 8 – прокладка; 9 – задняя камера; 10 – опора.
Спирали изготовляют так, что торцы листов лежат строго в одной плоскости. Затем их помещают между дисками, являющимися крышками аппарата, и стягивают болтами. Для лучшей герметизации и устранения перетекания теплоносителей между крышками и листами по всему сечению теплообменника помещают прокладку из резины, паранита, асбеста или мягкого металла. Такая конструкция обеспечивает возможность чистки поверхностей нагрева и работу без перетекания теплоносителей при давлениях до 4 * 105 Па. Для повышенных давлений и больших производительностей применяют спиральные теплообменники с усложненной, но более надежной конструкцией уплотнения торцов спиралей. Спиральные теплообменники бывают горизонтального и вертикального типов; их устанавливают часто блоками по два, четыре и восемь аппаратов.
Рисунок 1.5. Спиральный теплообменник.
1 – разделяющая перегородка; 2 – дистанционные штифты; 3 – прокладки.
Достоинствами спиральных теплообменников по сравнению с многоходовыми трубчатыми теплообменниками являются повышенная компактность (большая поверхность теплообмена в единице объема) при одинаковых коэффициентах теплопередачи и меньшее гидравлическое сопротивление для прохода теплоносителей, недостатками их являются сложность изготовления и меньшая плотность.
Пластинчатые теплообменники бывают различных конструкций; их обычно применяют, когда коэффициенты теплообмена для обоих теплоносителей одинаковы.
Недостатками изготовлявшихся в прошлом конструкций теплообменников с большими расстояниями (10-40 мм) между пластинами являлась малая герметичность и применимость лишь для газов из-за незначительных допустимых перепадов давлений между теплоносителями (несколько сотен паскалей или десятком миллиметров водяного столба).
В настоящее время разработано большое число теплообменников, поверхность теплообмена которых выполнена из гофрированных пластин с незначительным расстоянием между пластинами (6-8 мм) (рисунок 1.6.)

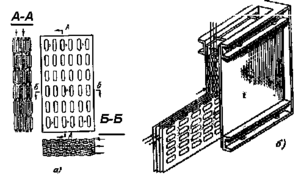

Рисунок 1.6. Воздухоподогреватель из гофрированных пластин.
а – элемент пакета; б – модель воздухонагревателя.
Эти теплообменники очень компактны и по технико-экономическим, а для разборных конструкций и по эксплуатационным показателям превосходят лучшие трубчатые теплообменники. Однако они пока еще не могут работать в области высоких температур и давлений, поэтому в настоящее время их применяют при давлениях до 16 * 105 Па и температурах до 150 С при разборных конструкциях (между пластинами укладываются уплотнительные прокладки) и до 400 С – при неразборных конструкциях (уплотнение пластин достигается сваркой).
Высокотемпературные рекуператоры. Для подогрева воздуха в промышленных печах при температурах газа 800-900 С применяются трубчатые рекуператоры из углеродистой стали и рекуператоры из игольчатых труб. При температурах 900-1000 С используются термоблочные рекуператоры, в которых гладкие трубы находятся в профильном чугунном каркасе, имеющем каналы для дымовых газов. Термоблочные рекуператоры, при одинаковой теплопроизводительности имеют в 2-3 раза больший вес, чем игольчатые, но обладают лучшей газовой плотностью. При температурах газа от 1000 до 1200 С внутри трубок из легированной стали (со стороны нагреваемого воздуха) устанавливают металлические вставки, которые нагреваются за счет радиационного потока от наружных стенок и снижают их температуру.
Пленочные конденсаторы поверхностного типа. В некоторых промышленных установках (например, холодильник) большое распространение получили вертикальные пленочные конденсаторы, один из которых изображен на рисунке 1.7. Пары аммиака поступают в межтрубное пространство и конденсируются на внешней поверхности вертикальных труб, имеющих длину 3-6 мм. Охлаждающая вода поступает в бак, дном которого является верхняя трубная решетка, и из него равномерно распределяется по трубкам. В каждую трубку вставляется завихритель, обеспечивающий спиральное движение пленки воды во внутренней поверхности трубки с целью интенсификации теплообмена за счет большей скорости при небольших расходах воды.
Оросительные конденсаторы горизонтального типа состоят из нескольких трубчатых змеевиков, внутри которых протекает конденсируемый теплоноситель. Змеевики снаружи орошаются водой. Вода стекает каскадно пленкой с горизонтальных труб змеевика в поддон, откуда насосом подается в градирню и после охлаждения в ней снова в верхние распределительные перфорированные трубы или корыта этого конденсатора. Достоинством такого конденсатора является простота, а недостатком – громоздкость.
Рисунок 1.7. Вертикальный пленочный конденсатор поверхностного типа завода «Компрессор».
1 и 2 – указатели уровня жидкого аммиака; 3 – уравнительная труба; 4 и 5 –трехходовые вентили с двумя предохранительными клапанами; 6 и 11 – манометры; 7 – водоприемный бак; 8 – обечайка; 9 – колпачки с трубками; 10 – ресивер; 12 – патрубок для присоединения к воздухоотделителю.
Испарители и парообразователи широко применяются для уменьшения и восполнения потерь конденсата. Их можно разделить на аппараты с естественной циркуляцией воды между трубками и с принудительной циркуляцией воды в кипятительных трубках.

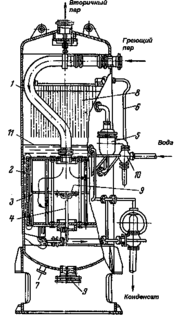

В качестве примера испарителя воды с естественной циркуляцией на рисунке 1.8. представлен вертикальный аппарат типа ИСВ. Естественная циркуляция в этом аппарате происходит вследствие того, что образующаяся в кипятительных трубках пароводяная эмульсия имеет меньшую плотность, чем вода в кольцевом зазоре между корпусом и трубной системой, где ей сообщается значительно меньшее удельное количество тепла на единицу объема. При этом в трубках устанавливается подъемное движение пароводяной эмульсии, а в кольцевом зазоре – опускное движение воды. Паровые пузырьки по выходе среды из трубок переходят в паровой объем. Уровень воды в аппарате поддерживается с помощью поплавкового регулятора питания выше верхней трубной решетки. Подача воды производится через пеноразмывочное устройство, предназначенное для того, чтобы размывать шапку пены, образующуюся над зеркалом испарения при значительной концентрации растворенных примесей в испаряемой воде. Первичный (греющий) пар поступает в межтрубное пространство греющей камеры. Для отделения влаги из вторичного пара в верхней части парового пространства встроено сепарирующее устройство.
