124345 (689979), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

Закаливаемость определяется твердостью поверхности закаленной детали и зависит главным образом от содержания углерода в стали. При закалке, различных деталей поверхность их, как правило, охлаждается со скоростью, большей V_Кр, следовательно, на поверхности образуется мартенсит, обладающий высокой твердостью. Стали с содержанием углерода менее 0,2% не закаливаются.

При закалке любых деталей даже в самых сильных охладителях невозможно добиться одинаковой скорости охлаждения поверхности и сердцевины детали. Следовательно, если скорость охлаждения сердцевины при закалке будет меньше V_Kp, то деталь не прокалится насквозь, т. е. там не образуется мартенсит.

Прокаливаемостью – называют способность стали закаливаться на определенную глубину.

Условились при оценке прокаливаемости закаленными считать слои, в которых содержится не менее 50% мартенсита (полумартенситная зона).

Установлено, что легирование стали любыми элементами, кроме кобальта, увеличивает прокаливаемость, так как при этом повышается устойчивость переохлажденного аустенита.

13. Что такое «полоса прокаливаемости»? Дайте описание «полосы прокаливаемости» стали, заданной номером рисунка в варианте задания

Прокаливаемость – способность получать закаленный слой с мартенситной и троостомартенситной структурой, обладающей высокой твердостью, на определенную глубину. За глубину закаленной зоны принимают расстояние от поверхности до середины слоя, где в структуре одинаковые объемы мартенсита и троостита. С введением в сталь легирующих элементов (Cr, Ni, Mo, Mn, W, V) закаливаемость и прокаливаемость увеличиваются.

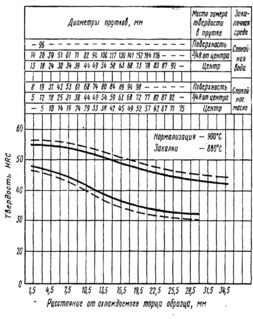

Таблица 2 Полосы прокаливаемости стали 38ХС

14. Что такое стали пониженной прокаливаемости, и для каких деталей их применяют?

Под прокаливаемостью подразумевают глубину проникновения закаленной зоны. Несквозная прокаливаемость связана с тем, что деталь быстрее охлаждается с поверхности, чем с сердцевины. С уменьшением критической скорости закалки увеличивается и глубина закаленного слоя, и если Vk будет меньше скорости охлаждения в центре, то сечение закалится на сквозь. Если сечение велико и скорость на поверхности меньше Vk, то сталь не закалится даже на поверхности. Для практической оценки прокаливаемости используют величину – критический диаметр, т.е. максимальный диаметр (размер) образца, который прокаливается насквозь в данном охладителе. Чем лучше свойства охладителя тем больше Dкр.

Для получения при закалке тонкого твердого слоя, равномерного по поверхности применяют мелкозернистые стали с пониженной прокаливаемостью, у которых ограничено содержание марганца и кремния, а также хрома, никеля, меди и пр. и создана устойчивая наследственная мелкозернистость путем модифицирования алюминием, титаном и пр. При увеличении содержания алюминия (сверх 0,10—0,12%) измельчение зерна прекращается, но так как твердый раствор продолжает обогащаться алюминием, прокаливаемость стали повышается.

Например:

В автомобильной промышленности для шестерен неответственного назначения, допускающих сквозную закалку зубьев (например, венец маховика автомобильных двигателей, работающий только при пуске), используют сталь с пониженной прокаливаемостью марки 55ПП содержащей 0,55 – 0,63%С и <0,5 % примесей (Si, Mn, Cr и Си) и регламентированной прокаливаемости 47РП, содержащей 0,44 – 0,51%С; 1,0 – 1,2 % Мn; 0,06 – 0,12%Ti.

15. Опишите процесс старения стали

Старение – термическая обработка, при которой главным процессом является распад пересыщенного твердого раствора.

В результате старения происходит изменение свойств закаленных сплавов.

В отличие от отпуска, после старения увеличиваются прочность и твердость, и уменьшается пластичность.

Старение сплавов связано с переменной растворимостью избыточной фазы, а упрочнение при старении происходит в результате дисперсионных выделений при распаде пересыщенного твердого раствора и возникающих при этом внутренних напряжений.

Основное назначение старения – повышение прочности и стабилизация свойств.

Различают старение естественное, искусственное и после пластической деформации.

После старения повышается прочность и снижается пластичность низкоуглеродистых сталей в результате дисперсных выделений в феррите цементита третичного и нитридов.

16. Перечислите требования к автомобильному листу

Основную массу производимого холоднокатаного листа составляет автомобильный лист. Кузов автомобиля изготовлен холодной штамповкой (и точечной сваркой) из тонкого (0,5...3мм) листа. Листовым сталям необходим высокий запас технологической пластичности (способности металла подвергаться горячей и холодной пластической деформации).

Технологическая пластичность зависит от химического состава стали, ее микроструктуры и контролируется параметрами механических свойств. Способность стали к вытяжке при холодной штамповке определяется концентрацией углерода. Чем она меньше, тем легче идет технологический процесс вытяжки. Для глубокой вытяжки содержание углерода в стали ограничивают 0,1%; при 0,2-0,3%C возможны только гибка и незначительная вытяжка.

Микроструктура стали должна состоять из феррита с небольшим количеством перлита. Выделение по границам зерен структурно свободного (третичного) цементита строго ограничивается во избежание разрывов при штамповке. Лучше всего деформируется сталь с мелким зерном, соответствующим 7-8 номеру по ГОСТ 5639-82. При большем размере зерна получается шероховатая поверхность в виде так называемой апельсиновой корки, при меньшем – сталь становится слишком жесткой и упругой. Также нежелательна разнозернистая структура, поскольку она способствует неравномерности деформации и образованию трещин.

Для глубокой, сложной и особосложной вытяжки используют малопрочные (σ_в = 280-ЗЗО МПа), высокопластичные (δ = 33-45 %) стали 05, 08, 10 всех видов раскисления. Их поставляют в виде тонкого холоднокатаного листа, подвергнутого рекристаллизационному отжигу при температуре 650-690 °С. Широко применяют кипящие стали 05кп, 08кп и 10кп. Для глубокой вытяжки чаще всего используют сталь 08кп.

Кипящая сталь из-за повышенной газонасыщенности склонна к деформационному старению. В связи с этим для холодной штамповки используют сталь, микролегированную ванадием 08Фкп (0,02-0,04%V) или алюминием 08Юкп. Ванадий и алюминий связывают примеси внедрения (азот, кислород) в прочные химические соединения и препятствуют развитию деформационного старения.

Применяются также полуспокойные и спокойные стали 08пс и 08, которые, несмотря на меньшую пластичность, обладают более высокой стабильностью свойств.

17. Как понимать термин хорошая «свариваемость стали»?

Свариваемость - способность получения сварного соединения, равнопрочного с основным металлом. Для образования качественного соединения важно предупредить возникновение в сварном шве различных дефектов: пор, непроваров и, главным образом, трещин. Характеристикой свариваемости данного металла служат количество допускаемых способов сварки и простота ее технологии.

Свариваемость стали тем выше, чем меньше в ней углерода и легирующих элементов. Влияние углерода является определяющим. Углерод расширяет интервал кристаллизации и увеличивает склонность к образованию горячих трещин, которая тем больше, чем дольше металл шва находится в жидком состоянии.

В связи с этим высокой свариваемостью обладают стали, содержащие до 0,25% С. К ним относятся углеродистые стали (БСт0, БСт1-БСт4, ВСт1-ВСт4; 0,5, 08, 10, 15, 20, 25), а также низколегированные, применяемые для изготовления различных металлоконструкций: стали для трубопроводов, мостостроения, вагоностроения, судостроения 09Г2(Д), 09Г2С, 14Г2, 15ГФ(Д), 16ГС, 17ГС и др.; стали с карбонитридным упрочнением, применяемые для мостов, металлоконструкций цехов, кранов, резервуаров 14Г2АФ(Д), 15Г2СФ(Д), 16Г2АФ и др.

Сварка всех этих сталей при толщинах до 15 мм не вызывает затруднений. Сварка таких же сталей больших толщин и в термически упрочненном состоянии требует подогрева и термической обработки.

При сварке углеродистых и низколегированных сталей, содержащих более 0,3%С, возникают затруднения из-за возможности закалки и охрупчивания околошовной зоны.

Сварка высокохромистых и хромоникелевых сталей в связи с неизбежными фазовыми превращениями в металле требует специальных технологических приемов – снижения скорости охлаждения, применения защитных атмосфер и последующей термической обработки.

18. От чего зависит контактная прочность стали?

Для того чтобы обеспечить работоспособность конкретных машин и приборов, конструкционный материал должен иметь высокую конструкционную прочность.

Конструкционной прочностью называется комплекс механических свойств, обеспечивающих надежную и длительную работу материала в условиях эксплуатации.

Требуемые характеристики механических свойств материала для конкретного изделия зависят не только от силовых факторов, но и воздействия на него рабочей среды и температуры.

Высокая прочность и долговечность конструкций при минимальной массе и наибольшей надежности достигаются технологическими, металлургическими и конструкторскими методами.

Наибольшую эффективность имеют технологические и металлургические методы, цель которых – повышение механических свойств и качества материала.

Прочность – свойство, зависящее от энергии межатомной связи, структуры и химического состава материала. Энергия межатомного взаимодействия непосредственно определяет характеристики упругих свойств (модули нормальной упругости и сдвига), а также так называемую теоретическую прочность.

Проблема повышения конструкционной прочности состоит не столько в повышении прочностных свойств, сколько в том, как при высокой прочности обеспечить высокое сопротивление вязкому разрушению, т. е. надежность материала.

В углеродистых сталях закалкой на мартенсит и низким отпуском можно получить при содержании 0,4%С σ_в≈2400 МПа, при 0,6%С σ_в≈2800 МПа. Однако при такой прочности стали хрупки, эксплуатационно ненадежны.

Заданные прочность, надежность, долговечность достигаются формированием определенного структурного состояния.

Формированию благоприятной структуры и обеспечению надежности способствуют рациональное легирование, измельчение зерна, повышение металлургического качества.

19. Назовите уровни прочности канатной стали и опишите технологию упрочнения

Канатную проволоку свивают в канаты (для судов, шахт, лифтов, кранов). При диаметре 1 мм и менее стандарты разных стран гарантируют для канатной проволоки предел прочности σ_в > 1300...2400 МПа.

При такой прочности проволоке нужен и запас пластичности: нити каната должны выдерживать перегибы и удары. Этот запас проверяется испытаниями: на многократный «гиб с перегибом», скручивание, навивку, разрыв с узлом. Необходимая структура – тонкопластинчатый перлит (сорбит), упрочняемый холодным волочением. Чтобы выдерживать при этом большие обжатия, нужна эвтектоидная сталь – углеродистая сталь 65...85.

Чем тоньше пластинки цементита в перлите, тем больше упрочнение. Пластинки тем тоньше, чем ниже температура распада переохлажденного аустенита. Оптимальную температуру изотермического распада надо быстро достичь (если распад начнется выше, перлит грубее) и точно выдержать (чуть ниже появятся менее пластичные игольчатые структуры - бейнит). Поэтому делается патентирование: протягиваемая проволока проходит через печь (или соляную ванну) нагрева и быстро охлаждается до температуры распада аустенита в ванне с расплавом свинца или солей. После волочения делается еще низкий отпуск для снятия напряжений.

К стали для патентирования есть ряд жестких требований

Во-первых, чистота по легирующим элементам (Сг < 0,10%; Ni < 0,15%; Сu < 0,2%), иначе изотермический распад аустенита за время пребывания в свинцовой ванне не закончится, а остаток аустенита на выходе из ванны даст хрупкий мартенсит или бейнит. Использование лома в шихте исключается.

Во-вторых, вытягиваясь при волочении, границы зерна исходного аустенита превращаются в ленты вдоль оси проволоки. Если на них были сегрегации фосфора или наночастицы AlN или MnS, проволока расслаивается по этим лентам при скручивании (или при волочении). Поэтому когда-то сталь для пружин плавили только из древесноугольного чугуна (чистого по фосфору и сере). Сегодня его заменило железо прямого восстановления.

В-третьих, важна чистота по неметаллическим включениям. Если включения деформируемы и при холодном волочении (как MnS), то из округлых в слитке они превратятся в нити макроскопической длины и субмикронной толщины, а включения - дендриты - в пучок нитей, по которым и произойдет расслой. Канаты из стали 60 с округлыми сульфидами (от введения РЗМ) выдерживали 25000 перегибов, а с длинными включениями - только 18000.

20. Назовите виды коррозионных повреждений нержавеющей стали

Коррозией – называется разрушение металлов и сплавов вследствие химического и физико-химического воздействия на них окружающей среды. При техническом проектировании серьезное внимание уделяется мероприятиям защиты от коррозии.

Различают два вида коррозии металлов: химическую и электрохимическую.

Химическая коррозия происходит при воздействии на металл или сплав сухих газов при повышенных температурах и жидких неэлектролитов (бензин, смола, масло и др.).

Электрохимическая коррозия происходит при действии на металлы жидких электролитов (водные растворы солей, щелочи, кислоты), влажного воздуха, т.е. проводников электричества. В технике больше всего приходится иметь дело с электрохимической коррозией.

По условиям протекания коррозия делится, в зависимости от окружающей среды, на газовую, жидкостную, почвенную, атмосферную. А в зависимости от дополнительных внешних воздействий на щелевую, контактную, радиационную, под напряжением, при ударном и истирающем воздействии, биокоррозию и органогенную.

По характеру разрушений металлов в результате воздействия агрессивных сред коррозия разделяется на общую (сплошную) и локальную (местную).

Общую коррозию разделяют на равномерную и неравномерную, а локальную – на коррозию пятнами, язвами, точками и подповерхностную, структурно-избирательную, компонентно-избирательную, межкристаллитную (МКК), ножевую – в зоне сварного шва.

В особый вид выделяют коррозионное растрескивание, вызываемое дополнительными напряжениями.

Локальная коррозия более опасна, нежели общая, так как при сравнительно небольшой потере массы металла механические и функциональные характеристики аппаратуры резко снижаются. Примером локальной коррозии являются свищи в стенках аппаратов, емкостей, трубопроводов и т.д.

21. Выбор и материаловедческое обоснование технологий формирования свойств

Выбор материала вида и режима термической или химико-термической обработки для конкретных деталей, работающих в определённых условьях.

Задание: Пружины и рессоры легкового автомобиля изготавливают из высококачественной легированной стали. Толщина пружины (ш14мм) и рессоры (δ=5мм). Сталь должна обладать высокими пределами прочности, выносливости и упругости. Подберите сталь, укажите её состав и свойства в зависимости от термической обработки.

Содержание работы.

1. Изучить условья работы и требования, предъявляемые к ней.

2. Выбрать марку стали для изготовления заданной детали, изучить её химический состав и механические свойства, обосновать выбор материала.

3. Разработать в зависимости от условий работы детали необходимый вид и режим термический (ТО) или химико-термический (ХТО) режим обработки.

4. Приложить график ТО или ХТО, указать структуру и механические свойства материала детали после окончательной обработки.

К материалам с высокими упругими свойствами относятся пружинные стали и сплавы.

Независимо от условий применения пружинные стали должны иметь определённые, характерные для всех конструкционных сплавов свойства – высокую прочность в условьях статического, циклического и динамического нагружения, достаточную пластичность и вязкость, а также высокое сопротивление разрушению. Однако основным свойством которым должны обладать пружинные стали и сплавы, является высокое сопротивления малым пластическим деформациям как в условьях кратковременного (предел упругости), так и длительного нагружения, зависящие от состава и структуры этих материалов, а также от параметров воздействия на них внешних условий – температуры, коррозионной активности внешней среды и д.р. Между сопротивлением малым пластическим деформациям и пределом прочности во многих случаях существует определённая связь.

Таким образом, сопротивление малым пластическим деформациям определяет весь комплекс основных свойств пружинных сталей и сплавов.

Стали для пружин и рессор содержат 0,5-0,75%C. Их также легируют кремнием (до 2.8%Si); марганцем (до 1.2%); хромом (до 1.2%); ванадием (до 0.25%); вольфрамом (до 1.2%); никелем (до 1.7%). При этом происходит измельчение зерна, способствующее возрастанию сопротивления стали пластической деформации.

Широкое применение на автотранспорте нашли кремнистые стали 55С2; 60С2; 70С3А.

Для повышения прокаливаемости и торможения роста зерна при нагреве в кремнистые стали вводят хром, ванадий 60С2ХФА; вольфрам 65С2ВА; никель 60С2Н2А. Лучшими свойствами обладает стали 50ХФА и 50ХГФА. Они используются для автомобильных рессор и пружин.

Характеристики

Список файлов курсовой работы
