Осцилляторы последовательного включения (рис. 12) считаются более эффективными, так как не требуют установки в цепи источника специальной защиты от высокого напряжения. Как видно из схемы, катушка включена последовательно со сварочной дугой, остальные обозначения схемы аналогичны рис. 11. При работе осциллятора разрядник издает тихое потрескивание; искровой зазор величиной 1,5—2 мм может быть установлен регулировочным винтом, но только при отключенном от сети осцилляторе. Следует иметь в виду, что установка и ремонт осцилляторов требуют более высокой квалификации электротехнического персонала.

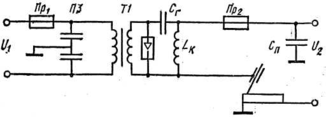

Рис. 11. Электрическая схема осциллятора, включенного в сварочную цепь параллельно

Рис.12. Электрическая схема осциллятора последовательного включения

Основные типы применяемых осцилляторов и их характеристики приведены в табл. 2. При сварке переменным током требуются возбудители с импульсным питанием, которые наряду с первоначальным возбуждением дуги должны способствовать ее зажиганию при смене полярности переменного тока. Казалось бы, что осцилляторы отвечают этому требованию. Однако они неудовлетворительно выполняют повторные зажигания при смене полярности переменного тока источника, в результате чего действующий сварочный ток колеблется и ухудшается качество сварки. Кроме того, несинхронизированные осцилляторы создают значительные радиопомехи. Для стабилизации дуги переменного тока используются возбудители-стабилизаторы с импульсным питанием, управляемые напряжением дуги. Как правило, они являются частью установки для сварки на переменном токе. Так, в комплекте со сварочным трансформатором ТДМ-503-4 промышленность выпускает возбудитель-стабилизатор, управляемый напряжением дуги ВСД-01.УЗ. Амплитуда импульса стабилизатора достигает.400—600 В. Энергия импульса накапливается в накопителе, обычно емкостном. Импульс вводится в цепь дуги по команде управляющего устройства. Такой тип стабилизатора называется активным в отличие от пассивных стабилизаторов, в которых импульс генерируется за счет процессов, происходящих в цепи дуги. Промышленностью используются стабилизаторы активного типа как более надежные. Управляющее устройство стабилизатора задерживает импульс на 60—100 мкс, что вместе с запозданием срабатываемых коммутаторов обеспечивает наиболее эффективное время ввода импульса для стабилизации дуги. Стабилизировать процесс сварки переменным током можно с помощью тиристорных трансформаторов.

Таблица 2. Характеристики осцилляторов

Литература

1. Алексеев Е. К., Мельник В. И. Сварка в промышленном строительстве. — Μ .· Стройиздат, 2000. — 377 с.

2. Алешин Н. Пм Щербинский В. Г. Контроль качества сварочных работ. — М.: Высш. школа, 2006. — 167 с.

3. Безопасность производственных процессов/Под ред. С. В. Белова — М.: Машиностроение, 1995. — 448 с.

4. Блинов As H.t Лялин К. В- Организация и производство сварочно-монтажных работ, — М: Стройиздат, 1998. — 343 с.

5. Думов С. И. Технология электрической сварки плавлением.— Л.: Машиностроение, 2007. — 468 с.
