Данный способ является малопроизводительным, по сравнению с автоматической сваркой под флюсом , но позволяет выполнить швы, которые невозможно выполнить на автоматических установках.

Анализ 6-го способа.

Данный способ позволяет получить более высокую производительность по сравнению с полуавтоматической сваркой. Это вызвано следующими факторами:

– равномерным движением детали, т.е. равномерной скоростью сварки.

– скорость сварки и качество выполнения швов меньше зависят от квалификации сварщика, его физического состояния.

– появляется возможность использования нескольких установок одновременно, управляемых одним оператором, что в конечном счете ведет к увеличению производительности.

Но технологическое исполнение нашей детали не позволяет воспользоваться данным типом сварки.

Для изготовления детали используем 5-ый способ: полуавтоматическую аргонно-дуговую сварку плавящимся электродом, т.к. этот способ позволяет сочетать маневренность ручной сварки с производительностью автоматической сварки под флюсом. Это позволяет получить сварное соединение заданной качества и работоспособности.

Сущность способа

Аргонно-дуговую сварку ведут в среде инертного газа – аргона, который защищает металл от воздействия кислорода и азота воздуха. Сам аргон с металлами и другими элементами не реагирует.

Аргонодуговой сваркой можно сваривать по двум схемам: неплавящимся и плавящимся электродами. Сварку неплавящимся электродом применяют, как правило, при соединении металла толщиной 0,1-6 мм; плавящимся электродом – от 2 мм и более.

Сварку в атмосфере аргона плавящимся электродом выполняют по схеме, приведенной на рис. 2 а, б. Нормальное протекание процесса сварки и хорошее качество шва обеспечивается при высокой плотности тока (100 А/мм2 и более). При невысоких плотностях тока имеет место крупнокапельный перенос расправленного металла с электрода в сварочную ванну, приводящий в условиях газовой защиты к пористости шва, малому проплавлению основного металла и к сильному его разбрызгиванию. При высоких плотностях тока перенос расплавленного металла с электрода становится мелкокапельным или струйным. В условиях действия значительных электромагнитных сил быстродвижущиеся мелкие капли сливаются в сплошную струю жидкого металла. Такой перенос электродного металла обеспечивает глубокое проплавление основного металла, формирование плотного шва с ровной и чистой поверхностью и разбрызгивание в допустимых пределах.

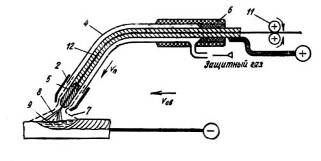

Рис. 2. Схема сварки в атмосфере аргона: 1 – присадочный пруток или проволока; 2 – сопло; 3 – токоподводящий мундштук; 4 – корпус горелки; 5 – наплавляющийся вольфрамовый электрод; 6 – рукоять горелки; 7 – атмосфера защитного газа; 8 – сварочная дуга; 9 – ванна расплавленного металла; 10 – кассета с проволокой; 11 – механизм подачи; 12 – плавящийся металлический электрод (сварочная проволока)

В соответствии с необходимостью применения высоких плотностей тока сварку плавящимся электродом ведут с использованием сварочной проволоки малого диаметра (0,6-3,0 мм) и большой скорости подачи ее в дугу. Такой режим сварки обеспечивается только механизированной подачей проволоки в зону сварки. Сварку выполняют на постоянном токе обратной полярности. В данном случае электрические свойства дуги в значительной степени определяются наличием ионизированных атомов металла анода в столбе дуги, поступающих туда в результате испарения электрода. Поэтому дуга обратной полярности при применении плавящегося электрода горит устойчиво и обеспечивает нормальное формирование шва, в то же время ей соответствуют повышенная скорость расплавления проволоки и производительность процесса сварки.

По сравнению с другими способами сварка в атмосфере защитных газов имеет следующие преимущества:

1) высокую степень защиты расправленного металла от воздействия воздуха; 2) отсутствие на поверхности шва при применении аргона окислов и шлаковых включений; 3) возможность ведения процесса во всех пространственных положения; 4) возможность визуального наблюдения за процессом формирования шва и его регулирования; 5) более высокую производительность процесса, чем при ручной дуговой сварке; 6) низкую стоимость сварки в углекислом газе.

Технология изготовления

005 Заготовительная

010 Комплектовочная

Оборудование: сл. верстак (код 5201).

Скомплектовать сборочную единицу согласно комплектовочной карты.

015 Контрольная

Оборудование: контр. пост (код 1204).

Проверить внешним осмотром детали на отсутствие механических повреждений и коррозии, отсутствие на деталях грязи, масла.

020 Сверлильная

025 Сварочная

Оборудование: св. пост ЭДС (код 3202);

ист. св. тока ВД-303;

горелка РТА-150.

Режимы сварки: сварочный ток 120-160 А;

положение шва – нижнее.

Диаметр электрода ø 1,6 мм.

Св. проволока – Св08Г2С.

Защитный газ – Аргон. Расход 6-7 л/мин.

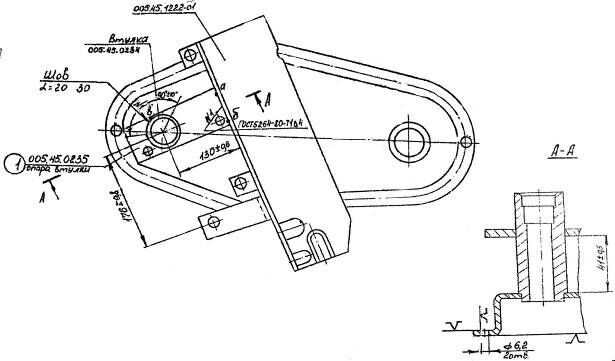

1. Установить половину корпуса на стапель.

Приспособление и инструмент: 4.0868-06003.

2. Собрать втулки 2 и 3 с корпусом согласно эскиза и закрепить прижимами.

3. Приварить втулки с корпусом согласно эскиза, выдерживая катет 4±1.

Приспособление и инструмент: Шт.циркуль (ШЦI-125).

4. Снять половинку корпуса со стапеля.

5. Произвести контроль сварных швов внешним осмотром в соответствии с ОСТ 2.423-89. Трещины, прожоги, свищи не допускаются.

030 Сварочная

Оборудование: св. пост ЭДС (код 3202);

ист. св. тока ВД-303;

горелка РТА-150.

Режимы сварки: сварочный ток 120-160 А;

положение шва – нижнее.

Диаметр электрода ø 1,6 мм.

Св. проволока – Св08Г2С.

Защитный газ – Аргон. Расход 6-7 л/мин.

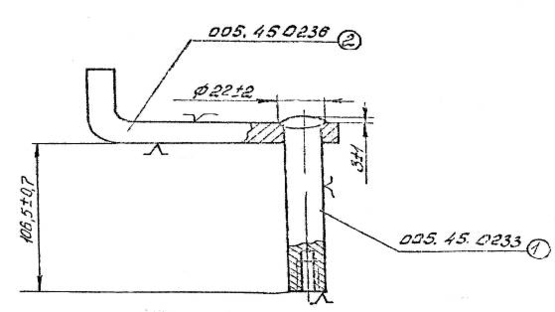

1. Собрать в приспособлении ось качалки поз. 1 с кронштейном поз. 2.

2. Сварить электрозаклепочным швом детали поз. 1 и 2, выдерживая размеры, указанные на эскизе.

3. Снять подузел с приспособления.

4. Отбить шлаковую корку.

5. Произвести контроль внешним осмотром сварного соединения в соответствии с ОСТ 2.423-89.

035 Сварочная

Оборудование: св. пост ЭДС (код 3202);

ист. св. тока ВД-303;

горелка РТА-150.

Режимы сварки: сварочный ток 120-160 А;

положение шва – нижнее.

Диаметр электрода ø 1,6 мм.

Св. проволока – Св08Г2С.

Защитный газ – Аргон. Расход 6-7 л/мин.

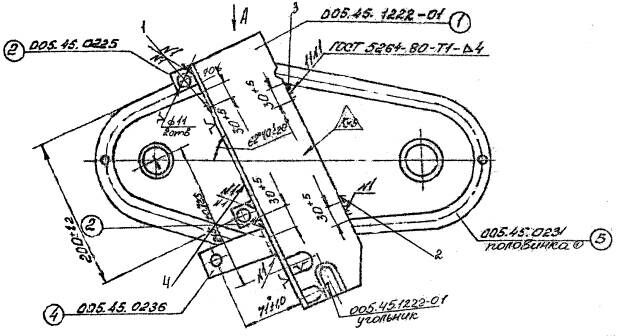

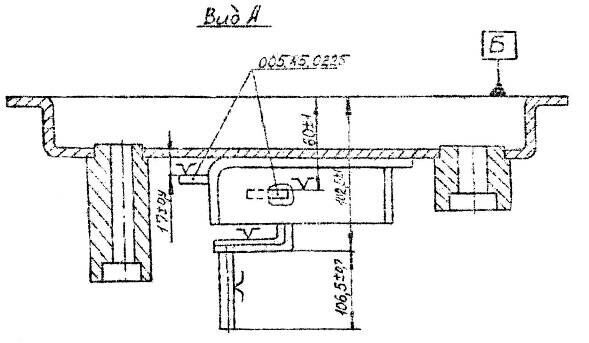

1. Установить половину корпуса 5 на стапель.

2. Установить деталь 1 на половине корпуса. Закрепить.

3. Приварить угольник 1 к половине корпуса 5 в четырех местах в соответствии с эскизом.

4. Установить кронштейн качалки 4.

5. Приварить деталь 4 с двух сторон к угольнику 1 согласно эскиза.

6. Установить детали 2 к угольнику 1.

7. Приварить детали 2 к угольнику согласно эскиза.

8. Отбить шлаковую корку.

9. Произвести контроль сварных швов внешним осмотром в соответствии с ОСТ 2.423-89.

040 Сварочная

Оборудование: св. пост ЭДС (код 3202);

ист. св. тока ВД-303;

горелка РТА-150.

Режимы сварки: сварочный ток 120-160 А;

положение шва – нижнее.

Диаметр электрода ø 1,6 мм.

Св. проволока – Св08Г2С.

Защитный газ – Аргон. Расход 6-7 л/мин.

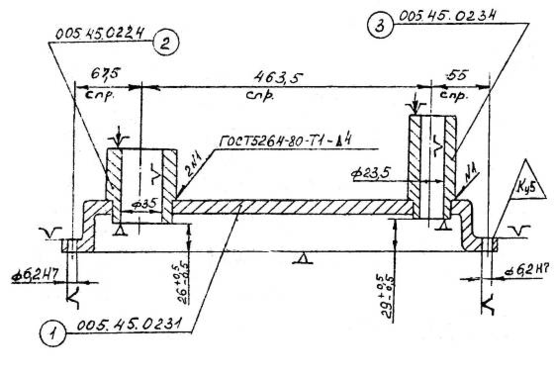

1. Установить половину корпуса в приспособление.

2. Проверить собираемость втулки с фиксатором приспособления и оси качалки с оправкой приспособления.

3. Рихтовать втулку и ось качалки при необходимости.

4. Установить дет. 1 на половине корпуса, установить фиксатор приспособления во втулку.

5. Прихватить деталь 1 в трех точках последовательно а, б, в.

6. Приварить деталь 1 в соответствии с эскизом, выдерживая катет 4+1.

7. Проверить собираемость втулки с фиксатором приспособления.

8. Произвести контроль сварных швов внешним осмотром в соответствии с ОСТ 2.423-89. Трещины, прожоги, свищи не допускаются.

9. Отбить шлаковую корку.

040 Сверлильная

045 Слесарная

Оборудование: Магнитная плита 7208-0019

Шлиф. маш. 7887-4002

Головка шлиф. ГЦ8х10х3

Борфреза сф.-кон. d=12,5 мм

1. Установить деталь на магнитную плиту.

2. Зачистить сварные швы от грубых наплывов и околошовную зону от брызг металла, сбить окалину.

050 Слесарная

Оборудование: Магнитная плита 7208-0019

Шлиф. маш. 7887-4002

Головка шлиф. ГЦ8х10х3

Шлиф. шкурка Л230х280

Борфреза сф.-кон. d=12,5 мм

Набор надфилей

Брусок БК8 13х13х150

1. Установить сборочную единицу на верстак.

2. Зачистить заусенцы, притупить острые кромки кругом.

3. Проверить внешним осмотром отсутствие механических повреждений и зачистить забоины, риски и другие незначительные дефекты, не нарушая геометрии сб. единицы.

055 Моечная

1. Промыть деталь в антикоррозийном растворе МЛ-51 по ТТо-328.

2. Обдуть детали сухим сжатым воздухом.

060 Контрольная

Оборудование: контр. пост (код 1204).

1. Внешним осмотром проверить соответствие шероховатости обработанных поверхностей эскизу, отсутствие забоин, вмятин, царапин, и острых кромок.

2. Проверить выполнение всех сварных швов, отсутствие трещин, подрезов и других дефектов сварки.

3. Проверить соответствие комплектации.

4. Внешний вид сварных швов и качество зачистки поверхностей околошовной зоны принимать по контрольному образцу.

5. Контролировать размеры.

065 Малярная

1. Произвести покрытие наружных поверхностей узла эмалью ПФ-133 синяя согласно 005.45.0100Д по технологии п. 135.

Выбор сварочных материалов

Выбор сварочной проволоки

Для сварки в качестве присадочной проволоки применяем Св.08Г2С, поставляемой по ГОСТ 2246-70. Она рекомендуется для сварки углеродистых и среднелегированных сталей, главным требованием к сварным швам и соединениям которых являются равнопрочность и высокая пластичность. Поэтому выбираем сварочную проволоку, которая содержит элементы раскислители, такие как Mn и Si.

Mn – как раскислитель обладает низкой раскислительной способностью. При воздействии с элементами металла превращается в нерастворимые соединение МnО. Марганец повышает прочность и твердость. При содержании более 1% сталь становится склонной к закалке, сварка ее затрудняется.

Si – обладает высокой раскисляющей способностью. При окислении образует соединение SiO2, которое нерастворимо, легко удаляется в шлак. Увеличивает прочность и вязкость. При содержании более 1,2% свариваемость стали ухудшается.

При взаимодействии в расплаве с Мn повышает раскисляющую способность Si.

Введение Мn и Si способствует повышению прочностных и пластических свойств соединения, т.е. оказывают легирующее воздействие.

Химический состав проволоки Св 08Г2С

С	Mn	Si	Cr	Ni	S	P
0,5-0,11	1,8-2,1	0,7-0,95	≤0,2	≤0,25	≤0,03	≤0,03

Свойства металла шва выполненного проволокой Св 08Г2С

Из сравнения механических свойств основного металла и металла шва выполненного проволокой Св 08Г2С видно, что прочность сварного шва будет близка к прочности основного металла.

Сварочную проволоку проверяют на чистоту поверхностей от окислов, смазки и загрязнений, расслоений и закатов. При соответствии свойств проволоки сертификату и требованиям стандартов, имеющиеся загрязнения (кроме окислов) могут быть очищены механическим или химическим способами. За последние годы увеличивается поставка проволоки с покрытием из меди. Оно исключает образование ржавчины и способствует получению качественных сварных швов.

Выбор состава защитного газа

Инертные газы (аргон, гелий и их смеси) целесообразно применять для сварки металлов (например, алюминия, магния, титана) и сплавов, склонных при нагреве к энергичному взаимодействию с кислородом, азотом, водородом; инертные газы с добавками кислорода или углекислого газа – для сварки легированных сталей и сплавов; азот – для сварки металлов и сплавов, не взаимодействующих с этим газом; углекислый газ – для сварки углеродистых и легированных сталей, а также других металлов и сплавов, не имеющих большого химического сродства к кислороду.
