2. Действительный напор

3. КПД при действительном рабочем режиме ― η_д = 0,70.

4. Допустимая вакуумметрическая высота всасывания при действительном рабочем режиме

6.3. Проверка рабочего режима:

6.3.1 Обеспечение расчетного расхода ―

Условие выполняется.

6.3.2. Обеспечение устойчивости рабочего режима —

где H₀ ― напор насоса при нулевой подаче.

486 < 0,9∙603 = 542,7. Условие выполняется

6.3.3. Экономичность рабочего режима —

Условие выполняется.

6.3.4. Отсутствие кавитации при работе насосов ―

где v_вс ― скорость воды во всасывающем трубопроводе при действительной подаче:

Условие не выполняется.

— 7 —

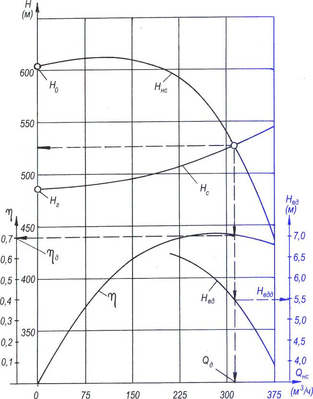

Рис. П-1.2. Графическое определение рабочего режима водоотливной установки

7. ДОПУСТИМАЯ ВЫСОТА ВСАСЫВАНИЯ И ОБЕСПЕЧЕНИЕ ВСАСЫВАЮЩЕЙ СПОСОБНОСТИ НАСОСОВ

7.1. Допустимая высота всасывания насосов

— 8 —

7.2. Обеспечение необходимой всасывающей способности насосов при работе без кавитации. Так как Н_всд > 3,5 м, для обеспечения бескавитационной работы водоотливной установки не требуется дополнительных технических средств. Достаточно расположить насосные агрегаты таким образом, чтобы ось вращения находилась на высоте не более 4 м над уровнем воды в водосборнике.

8. ПРИВОД НАСОСОВ И ЭНЕРГОПОТРЕБЛЕНИЕ ВОДООТЛИВНОЙ УСТАНОВКИ

8.1. Расчетная мощность электропривода насоса

8.2. В соответствии с табл. 2.10 [Л-1] в качестве привода насосов принимаем электродвигатели марки ВАО 630 М4 со следующими техническими характеристиками: номинальная мощность N = 800 кВт; синхронная частота вращения п = 1500 об/мин; напряжение питающего тока V = 6000 В; КПД двигателя η_д = 0,954; Cos φ = 0,9.

8.3. Расчетное число машино-часов работы насосов в сутки:

а) при откачке нормального притока —

б) при откачке максимального водопритока —

8.4. Годовое потребление электроэнергии насосным оборудованием водоотливной установки

где N_м = 60 сут. ― количество дней в году с максимальным водопритоком; η_эс = 0,92 ÷ 0,96 ― КПД питающей электрической сети.

8.5. Удельный расход электроэнергии, отнесенный к единице объема откачиваемой воды,
