Текст из файла (страница 2)

Z=26, D=250мм – параметры режущего инструмента

В=250мм – ширина фрезерования

Рассчитываем составляющую Р_z :

Н.

2.3 Предварительное определение мощности электродвигателя движения подачи

Мощность, потребляемую на подачу, определяют по формуле

,

где - КПД цепи подачи;

‑ эффективная мощность подачи, кВт

где ‑ тяговая сила подачи, кгс;

V_s=S_z*z*13=0.3*26*13=94.6 ‑ скорость подачи, мм/мин.

Тяговую силу можно определить по следующим формулам.

Для столов фрезерных станков

где ‑ составляющая силы резания в направлении подачи, кгс;

‑ составляющая сил резания, прижимающая каретку суппорта или стола к направляющим, кгс;

‑ масса перемещаемых частей, кг;

‑ приведенный коэффициент трения на направляющих;

‑ коэффициент, учитывающий влияние опрокидывающего момента.

Для столов фрезерных станков =1,4 и =0,2;

Масса перемещаемых частей определяется приблизительно по формуле:

,

где G_c=80 кг – приведенная масса стола станка;

к=0,2-0,5 – коэффициент, учитывающий обьем пустот в обрабатываемой заготовке;

V_з=a*b*c=1,25*0,32*0,4=0,16 м³ – объем обрабатываемой заготовки;

=7800 кг/м³ – плотность обрабатываемого материала.

кг

кгс

Определим эффективную мощность подачи:

кВт

КПД цепи подачи приближенно определим по формуле:

,

где КПД передачи винт-гайка качения;

КПД подшипниковой пары;

КПД пары зубчатых колес;

i=8 – количество подшипниковых пар

z=8 - количество пар зубчатых колес

Мощность, потребляемая на подачу:

, кВт.

3. Определение диапазона скорости вращения двигателя подач

Частота двигателя рассчитывается по формуле:

,

где ‑ скорость подачи, согласно паспорту станка (табл. 3.1), мм/мин,

р=6мм – шаг винта передачи винт-гайка качения,

i – передаточное число механизма подачи.

Табл.3.1. Механика привода подач станка 6С12Ц

Рассчитаем передаточные числа согласно кинематической схеме механизма подач:

Определим максимальную частоту вращения двигателя, которая необходима для быстрого перемещения органов станка:

- для продольной и поперечной подач

, об/мин

- для вертикальной подачи

, об/мин

Рассчитаем необходимый момент на валу двигателя по формуле [3]:

,

где N – мощность двигателя, кВт

n – частота вращения двигателя, об/мин

Н*м

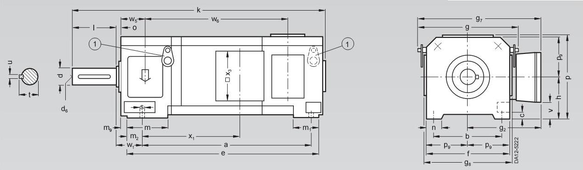

Принимаю двигатель 1G . 5 100–0EC 4 . –6VV1 с параметрами [2] (табл. 3.2)

nN PN M N IN nmec h J

мин –1 кВт Н*м % A мин –1 кг/м 2 кг

1410 1.24 7.5 61 4.3 5 7000 0.011 33

4. Расчет и разработка кинематической схемы привода станка

Расчет диапазонов регулирования привода

Определяем диапазон регулирования привода:

.

Определяем диапазон регулирования двигателя:

.

.

Определяем диапазон регулирования выходного звена при постоянной мощности:

.

Для обеспечения бесступенчатого регулирования частоты вращения шпинделя при постоянной мощности знаменатель ряда передаточных отношений передач коробки скоростей φ₁ принимаю равным R_дР. Требуемое число ступеней коробки скоростей:

.

СИЛОВОЙ РАСЧЕТ ПРИВОДА СТАНКА

Расчетный крутящий момент на любом валу привода подач станка равен:

Н·м,

где N_дв – номинальная мощность главного электродвигателя, кВт;

η – КПД механизма от вала электродвигателя до рассматриваемого вала;

n – частота вращения вала на предельных режимах резания, мин^-1.

На первом валу:

Н·м,

5. ПЕРЕДАЧА ВИНТ-ГАЙКА КАЧЕНИЯ

Свойства передачи. Передача винт — гайка качения обладает свойствами, позволяющими применять ее как в приводах подач без отсчета перемещений (универсальных станков, силовых столов агрегатных станков), так и в приводах подач и позиционирования станков с ЧПУ. Для передачи характерны высокий коэффициент полезного действия (0,8—0,9), небольшое различие между силами трения движения и покоя, незначительное влияние частоты вращения винта на силу трения в механизме, полное отсутствие осевого зазора. Недостатками являются высокая стоимость, пониженное демпфирование, отсутствие самоторможения.

5.1 Выбор винта

Устройство и размеры передачи. Передача состоит из винта 1 (рис. 4.1), гайки 2, шариков 3 и устройств для возврата шариков (на рисунке не показаны). Обычно применяют передачи с наиболее технологичным полукруглым профилем резьбы. Для снижения контактных напряжений предусматривают r_в=r_г=(1,03...1,05)r₁. Предварительный натяг, повышающий точность и жесткость передачи, создают осевыми проставками между гайками, винтами, сдвоенной дифференциальной гайкой.

За номинальный размер передачи принимают диаметр d₀ условного цилиндра, на котором расположены центры шариков. Размеры передачи по ГОСТ 25329 — 82 приведены в табл. 4.1.

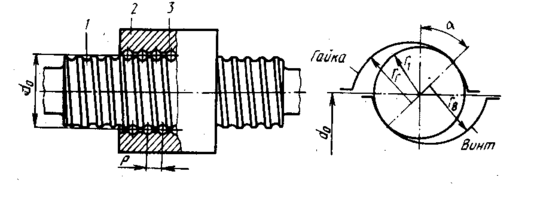

Рис. 5.1. Схема передачи винт-гайка качения.

Для заданного шага р=6мм выбираю винт с d₀=40 мм.

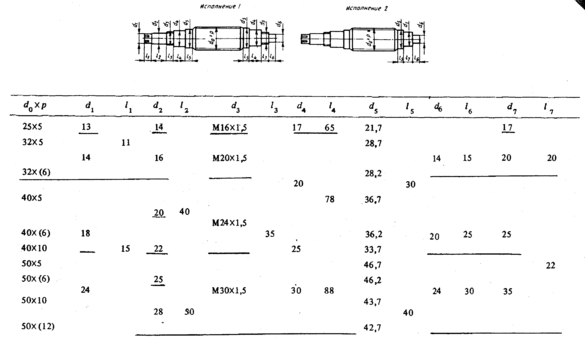

Табл. 5.1. Основные и присоединительные размеры винтов.

5.2 Выбор гайки

Принимаю передачу с двумя гайками, снабженными зубчатыми венцами. В шарико-винтовой механизм входят винт 2 (рис. 4.2), две гайки 4 и 6, комплект шариков 5, корпус 1.

Устройства для возврата шариков 3 выполнены в виде вкладышей, вставленных в три окна каждой гайки. Вкладыши соединяют два соседних витка винтовой канавки, сдвинуты друг относительно друга в осевом направлении на один ее шаг и разделяют шарики в каждой гайке на три циркулирующие группы. Для тонкого регулирования натяга гайки снабжены зубчатыми венцами на фланцах, которые входят во внутренние зубчатые венцы корпуса. На одном фланце число зубьев на единицу больше, чем на другом. Если венцы обоих фланцев вывести из корпуса, повернуть гайки в одну сторону на одинаковое число зубьев (на неравные углы) и снова соединить зубчатые венцы, можно благодаря небольшому осевому сближению профилей резьбы гаек создать заданный натяг.

В этом механизме, как и в других с возвратом шариков через вкладыши, рабочее число шариков в одном витке

расчетное число шариков в одном витке

где = 0,7...0,8 — коэффициент, учитывающий погрешности изготовления резьбы винтового механизма.

Рис. 5.2. Передача с двумя гайками, снабженными зубчатыми венцами.

5.3 Способы смазывания шарико-винтового механизма и защиты от загрязнений

Для смазывания шарико-винтового механизма применяют жидкий или пластичный смазочный материал. Масло типа индустриального подводится к корпусу, в котором установлены гайки. Используется смазывание следующих видов: капельное, порционное, циркуляционное, масляным туманом. Пластичный смазочный материал типа солидола применяется, когда при использовании жидкого возникают затруднения; в небольшом объеме его закладывают в винтовые канавки гайки. Эффективны масла с противозадирными присадками, особенно в связи с тем, что в каналах возврата имеет место трение скольжения.

Для предохранения винтов от загрязнения применяют защитные устройства в совокупности с устройствами уплотнения и очистки. Защитные телескопические трубки с уплотнениями, имея значительные габариты, могут быть использованы только при увеличении длины винта. Гармоникообразные меха хорошо защищают винт и не занимают много места. Короткие винты могут быть защищены стальными лентами, свернутыми в спираль,

Хорошо очищает винт охватывающая его фетровая или войлочная втулка с резьбой по внутренней поверхности (рис. 4.3 a), однако при изнашивании она хуже выполняет свои функции. При использовании втулки из нейлона возникает меньшая сила трения в контакте с винтом и втулка меньше шаржируется твердыми частицами.

Скребки-щетки, предназначенные для очистки винта (рис. 4.3 б, в), следует устанавливать так, чтобы их можно было заменять без разборки узла в целом.

Резьбовые кольца из синтетического материала, жестко соединенные с гайкой, уплотняют шарико-винтовой механизм у противоположных ее торцов и хорошо очищают винт, однако эти свойства ухудшаются при износе колец. В устройстве, изображенном на рис. 4.4 а), у каждого торца гайки помещено по два кольца (рис. 4.4 б, в), изготовленных из фторопласта и имеющих на внутренней поверхности винтовой профиль (рис. 4.4 г) . Кольцо 3, называемое неподвижным, с помощью упора 1, входящего в имеющийся на нем паз, удерживается от поворота относительно гайки 4. Кольцо 2 увлекается вращающимся винтом передачи до тех пор, пока оно не войдет в контакт с неподвижным кольцом. Благодаря этому у торца гайки, где винт ввинчивается в нее, возникает контакт с натягом между винтовыми профилями колец и винта. При изменении направления его вращения такой же контакт возникает у противоположного торца гайки. Износ колец не влияет на качество работы устройства. Для отвода загрязнений в кольцах предусмотрены наклонные пазы.
