15 Расчёт жёсткости шпинделя

Радиальное перемещение переднего конца шпинделя:

;

где - перемещение, вызванное изгибом тела шпинделя;

- перемещение, вызванное податливостью (нежёсткостью опор);

- перемещение, вызванное сдвигом от действия поперечных сил.

Рисунок 15.1 – Перемещения переднего конца шпинделя

Применим известные формулы сопромата и пренебрегая величиной , которая для реальных размеров шпинделей, имеющих центральное отверстие, не превышает 3-6 процентов, запишем:

где Е – модуль упругости материала шпинделя, Е=2* Па;

- осевые моменты инерции сечения шпинделя соответственно на консольной части и между опорами;

и - соответственно податливость передней и задней опор шпинделя;

- коэффициент, учитывающий наличие в передней опоре защемляющего момента, =0,1….0,2. Принимаем =0,15;

а – длина вылета (консольной части) шпинделя, а=64,5 мм;

l – расстояние между опорами шпинделя, l=143,5 мм;

F=P_у=1291,5 Н.

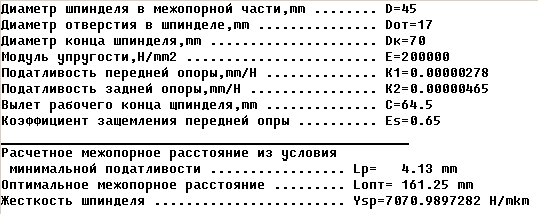

Определим оптимальную величину межопорного расстояния используя программу:

16 Динамический расчет шпиндельного узла

Для получения частотных характеристик шпиндельного узла разобъем его на участки и расчитаем их осевые моменты инерции и массу:

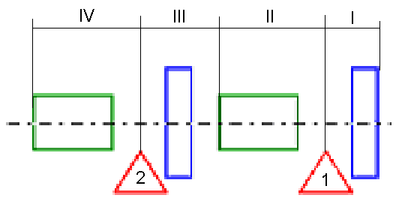

Рисунок 16.1 – Разбиение шпиндельного узла на участки

Используя пакет КОМПАС-3D V8 и 3D модель данного узла рассчитаем необходимые параметры:

M1 = 1,47 кг

Jx1 = 0,000915 кг*м²

M2 = 1,4 кг

Jx2 = 0,000523 кг*м²

L2=103 мм

М2_пог=1,4*1/0,103=13,56 кг*м_пог

M3 = 1,2 кг

Jx3 = 0,00109 кг*м²

M4 = 0,731 кг

Jx4 = 0,000211 кг*м²

L4=68 мм

М4_пог=0,731*1/0,068=10,63 кг*м_пог

Жесткость Cr и коэффициент демпфирования h опор (согластно пункту 14):

Cr1=360000 Н/мм

Cr2=215000 Н/мм

где =0,42 – относительное рассеивание энергии на шариковой радиально-упорной сдвоенной опоре;

а=64,5 мм – вылет;

l=143,5 мм – межопорное расстояние

h_1,2=0.18

Полученные данные заносим в программу и на основании нижеперечисленных формул получаем графики частотных характеристики узла

Передаточная функция УС шпинделя

Таким образом: податливость системы 0,8*10^-5, динамическая жесткость 2,8*10^-4 собственная частота 340 с^-1, что значительно выше рабочей частоты, равной 182 с^-1

ЗАКЛЮЧЕНИЕ

В курсовом проекте исследован технологический процесс обработки детали в неавтоматизированном производстве, произведен сравнительный анализ компоновок автоматических линий, выбран наиболее рациональный вариант автоматической линии по критерию обеспечения заданной производительности и минимума приведенных затрат, разработана и описана циклограмма работы выбранного варианта автоматической линии. Производительность скомпонованной автоматической линии с учетом внецикловых потерь составляет 386 шт/см, при этом время цикла обработки заготовки 57с.

Также был спроектирован агрегатный станок, предназначенный для фрезерования шпоночного паза. Станок компоновался из нормализованных узлов. Произведен расчет режимов и мощности резания, по которым выбирались исполнительные узлы станка, и проводился их кинематический расчет для обеспечения требуемых режимов резания, произведен статический и динамический расчет шпиндельного узла. Результатами расчетов являются: жесткость опор качения – 360000 и 215000 н/мм; рабочий прогиб шпинделя у=7,67 мкм; податливость системы 0,8*10^-5 ; динамическая жесткость системы 2,8*1,^-4 собственная частота фрезерной головки 340 с^-1.
