Выбираем прожектор [3] ПЗС-45 Г220-1000, наименьшая высота установки h=21м

Определяем показатель

Из справочника по величине найденного показателя выбираем наивыгоднейший угол наклона оси прожектора к горизонту:

Рассчитываем и строим изолюксы на освещаемой территории. Результаты расчётов сводим в таблицу.

Последовательность расчёта покажем на примере одной строки таблицы.

Задаёмся значением отношения x/h, кратным числу 0,5. Например, x/h=2. Из справочника [3] при и x/h=2 находим ξ=0,1; ρ=2,2; ρ³=11.

Вычисляем освещённость, создаваемую прожектором на условной плоскости:

На условной плоскости по изолюксам [3] для прожектора ПЗС-45 с лампой 1000Вт и по величинам ординат ξ и e_m находим абсциссу η=0,25.

Определяем координату у на рассчитываемой поверхности:

Таким образом, координаты двух точек будут x=42м и у=±11,55м. Аналогично рассчитываются все строки таблицы.

Найденных шесть строк (х=1;1,5;2;2,5;3;3,5) оказалось недостаточно для надёжного построения кривой изолюкс на реальной поверхности. Поэтому намечаем дополнительные значения x и x/h, которых в справочнике [3] нет. По этим данным строим графики зависимостей ξ и ρ от соотношения x/h (рис. 1.3.1) и находим промежуточные их значения ещё для трёх величин отношения x/h=1,25;3,6;3,75.

По рассчитанным значениям x и у строим кривую изолюкс (рис. 1.3.2). На рисунке наносим контуры хозяйственного двора так, чтобы его территория как можно больше оказалась накрытой кривой изолюкс. Из рисунка видно, что опора прожектора должна быть установлена на расстоянии 15м от стены здания

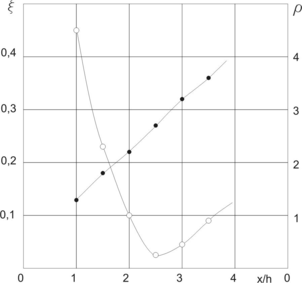

Рисунок 1.3.1 Графики зависимостей ξ и ρ от отношения x/h

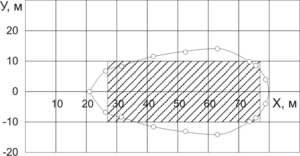

Рисунок 1.3.2 Расчётная изолюкса прожектора ПЗС-45

1.4 Светотехническая ведомость
