Определим время на организационное обслуживание. Это время определяется в процентах от оперативного времени.

мин.

Время перерывов на отдых и личные надобности рабочих устанавливаются в процентах от оперативного времени.

мин.

Определим штучное время

Определяем такт выпуска

где – годовой располагаемый фонд времени станка, ч;

– программа выпуска, шт.

Штучное время не превышает такт выпуска, следовательно, для обеспечения годовой программы производства достаточно одного станка.

Значит фактический коэффициент загрузки оборудования

На рабочем месте выполняется одна операция. Коэффициент закрепления операций K_зо=1, что соответствует для массового производства, согласно ГОСТ 14004-74.

Проверим правильность выбора станка по мощности резания и по осевой силе. Проверку производим для операции сверления отверстия диаметром 6 мм.

где – табличное значение осевой силы, Н;

при S₀ = 0,1 мм/об = 1800 Н.

– коэффициент, зависящий от обрабатываемого материала, = 1;

Н

Наибольшее усилие подачи станка равно 5600 Н.

Мощность резания , кВт [7, с.126]

где – значение мощности резания, кВт, = 0,45 кВт;

– коэффициент, зависящий от обрабатываемого материала, = 1;

,

Наибольшая мощность станка =1,5 кВт.

Станок подходит для данной операции.

2. РАСЧЁТ ТОЧНОСТИ ПРИСПОСОБЛЕНИЯ

При расчете точности необходимо определить погрешности изготовления и сборки элементов приспособления в зависимости от параметров, заданных в чертеже детали, а именно:

• Допуск на размер 0.4 мм от плоскости торца детали до центра отверстия Д6 мм согласно ±t₂/2 составит ±0,31;

• Отклонение от перпендикулярности плоскостей торца отверстию не более 0,05/100

Для выполнения точностных расчетов составим схему базирования (рис.2),на котором покажем элементы определяющие положение и направление движения инструмента, кондукторную втулку.

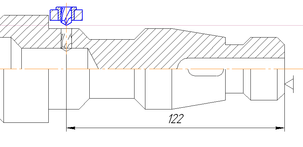

Рисунок 2 – Схема для расчёта точности кондуктора

Допуски на диаметры отверстий кондукторных втулок для прохода сверла по посадке f7 системы вала. В нашем случае допуск на отверстие втулок для сверла Д6f7( ).

Определим допустимую погрешность изготовления кондуктора обеспечивающую получение размера 122±0,31.

Половине допуска на это расстояние δ, при условии, что середины полей допусков в деталях и кондукторной плите совпадают, определяется по формуле:δ=δ+S, где δ₁- допуск на расстояние от торца детали до центра отверстия (δ₁₌0,31);

S-максимальный радиальный зазор между постоянной втулкой и инструментом.

Рис 3 Схема полей допусков сверла и отверстия кондукторной втулки.

Принимаем наибольшее отклонение от номинала сверла как сумму максимальной величины разбивки и допуска на неточность изготовления, равную полю допуска соответствующего отверстия (рис. 3).

Таким образом,

.

Тогда

.

Следовательно, допуск на расстояние от торца детали до отверстия под постоянную втулку в кондукторной плите составит ±0,25.

3. РАСЧЁТ УСИЛИЙ ЗАЖИМА

Для обеспечения надёжного закрепления детали при обработке необходимо, чтобы с помощью зажимных элементов и устройств базовые поверхности детали были прижаты к опорным элементам.

При выполнении сверления будет возникать крутящий момент, который будет стремиться повернуть заготовку относительно оси обрабатываемого отверстия. Определяем крутящий момент и осевую силу для сверления отверстия диаметром 8 мм.

Момент кручения находим по формуле: [9. с.277]

где C_m=0.0345

q=2

y=0,8;

K_p =K_mp

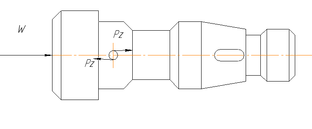

Рисунок 1 – Схема воздействия на заготовку моментов, сил зажима

Рассчитываем силу зажима детали, для чего составим уравнение:

где – коэффициент запаса.

;

K₀=1,5;

K₁=1,2;

K₂=1;

K₃=1;

K₄=1,3;

K₅=1.

;

Механизм может обеспечить силу зажима в 3300 Н, что больше расчётного значения и поэтому удовлетворяет условию.

4. РАЗРАБОТКА КОНСТРУКЦИИ ПРИСПОСОБЛЕНИЯ

Приведённые выше расчёты и обоснования в значительной мере обусловили конструкцию проектируемого приспособления. Можно констатировать следующее:

1. зажимной элемент находится напротив установочного элемента (угольника с упором) и прижимает заготовку к нему;

Разработку конструкции приспособления выполняем в соответствии с общими рекомендациями, как было изложено выше.

На основе ранее составленной схемы базирования в точках, которыми деталь должна опирать на установочные элементы, вычерчиваем выбранные по ГОСТ опорные призму и угольники.

В точках приложения зажимных усилий, выбранных при силовом расчёте, вычерчиваем нажимной винт.

Для вертикально-сверлильного станка при установке приспособления на стол необходимо лишь совместить ось инструмента с осью кондукторной втулки. Затем закрепить кондуктор на столе прихватом.

Важным условием работоспособности приспособления является возможность лёгкого удаления стружки из зоны установки детали. Особенно тщательно следует очищать поверхность установочных элементов, поэтому к ним должен быть обеспечен свободный доступ. В разработанном приспособлении такая возможность предусмотрена, призма, на которой устанавливается деталь, легко доступна для очистки от стружки.

СПИСОК ЛИТЕРАТУРЫ

1. Антонюк В.Е. Конструктору станочных приспособлений. – Мн.: Беларусь, 1999. – 392 с.

2. Антонюк В.Е. Справочник конструктора по расчёту и проектированию станочных приспособлений. – Мн.: Беларусь, 1969. – 390 с.

3. Анурьев В.И. Справочник конструктора-машиностроителя. т.1. – М.: Машиностроение, 1980. – 729 с.

4. Горбацевич А.Ф., Шкрет В.А. Курсовое проектирование по технологии машиностроения. – Мн.: Вышэйшая школа, 1983. – 256 с.

5. Жданович В.В., Горбацевич А.А. Оформление документов дипломных и курсовых работ. – Мн.: УП "Технопринт", 2002. – 100с.

6. Поливанов П.М. Таблицы для подсчёта массы деталей и материалов. – М.: Машиностроение, 1980. – 400 с.

7. Режимы резания металлов. Справочник / Под ред. Ю.В. Барановского. – М.: Машиностроение, 1972. – 407 с.

8. Станочные приспособления. Справочник. т.1 / Под ред. Б.Н. Вардашкина и А.А.Шатилова – М.: Машиностроение, 1984 с. – 592 с.

9. Справочник технолога-машиностроителя. В 2-х т. Т.2. / Под ред. А.К. Косиловой и Р.К. Мещерякова. -4-е изд.-М.: Машиностроение. 1985. -496 с.
