Допускаемое напряжение смятия [_см]=200МПа

Быстроходный вал: 50.8 Н·м;

Выходной конец вала =Ø35мм; b·h·l =6·6·42;

Промежуточный вал: 210.5 Н·м;

Диаметр вала: Ø42мм; b·h·l =12·8·40;

Тихоходный вал: 1002.75 Н·м;

Выходной конец вала: Ø63мм; b·h·l =16·10·78;

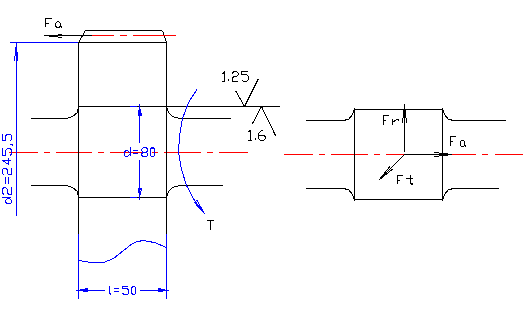

7 Расчёт соединения с натягом

Т=1002Н·м; Fa=3446.2Н; Ft=8622Н;

Вал-Ст45,

Шестерня-Ст40X,

1 Условие работоспособности

к - коэффициент по сцеплению;

-необходимое давление для обеспечения работоспособности;

Это давление будет создаваться натягом, который мы рассчитываем по формуле Ламе:

µ=0,3

Стандартную посадку подбираем по измеренному натягу, который будет отличаться от расчётного на величину

Проверим посадку по условию прочности:

посадка пригодна.

8 Подбор муфты

Муфта комбинированная(упругая и предохранительная) с разрушающимся элементом .

Предохранительная муфта отличается компактностью и высокой точностью срабатывания. Обычно применяется в тех случаях, когда по роду работы машины перегрузки могут возникнуть лишь случайно. Может работать только при строгой соосности валов. В качестве разрушающегося элемента обычно используют штифты, выполняемые из стали или из хрупких материалов (серый чугун ,бронза).В момент срабатывания штифт разрушается и предохранительная муфта разъединяет кинематическую цепь .Для удобства эксплуатации муфты в гнезде ставят комплект втулок вместе со штифтом. В этом случае сопряжение втулок с полумуфтами H7/j_s6, штифта с втулками H7/k6.Одну из полумуфт устанавливают при посадке Н7/f7,предусматривая по торцам минимальный зазор 0.05…0.10 мм .Чтобы торцы втулок не задевали друг за друга ,следует предусматривать зазор на 0.05…0.10 мм больший ,чем между торцами полумуфт.

Муфта упругая втулочно-пальцевая по ГОСТ 21424–75.

Отличается простотой конструкции и удобством монтажа и демонтажа. Обычно применяется в передачах от электродвигателя с малыми крутящими моментами. Упругими элементами здесь служат гофрированные резиновые втулки.Из-за сравнительно небольшой толщины втулок муфты обладают малой податливостью и применяются в основном для компенсации несоосности валов в небольших пределах ( 3 мм; 0.10…0,15 мм; 0,6/100 мм/мм ).

Материал полумуфт – чугун СЧ20.

Материал пальцев – сталь 45.

Для проверки прочности рассчитывают пальцы на изгиб, а резину – по напряжениям смятия на поверхности соприкасания втулок с пальцами. При этом полагают, что все пальцы нагружены одинаково, а напряжения смятия распределены равномерно по длине втулки:

где z – число пальцев, z = 8. Рекомендуют принимать = 1,8...2 МПа.

Тогда

Пальцы муфты изготовляют из стали 45 и рассчитывают на изгиб:

Допускаемые напряжения изгиба , где - предел текучести материала пальцев, МПа. Зазор между полумуфтами С=6мм

9 Список используемой литературы

1. М.Н. Иванов. Детали машин. М.: «Машиностроение», 1991.

2. П.Ф. Дунаев, О.П.Леликов – Конструирование узлов и деталей машин. М.: «Высшая школа», 1985.

3. Д.Н. Решетов – Детали машин. Атлас конструкций в двух частях. М.: «Машиностроение», 1992.
