Амплитуда и среднее значение отнулевого цикла:

Амплитуда нормальных напряжений:

,

величина очень маленькая поэтому ее учитывать не будем

тогда

Результирующий коэффициент запаса прочности по формуле (8.17 [ 1 ] )

Условие прочности выполнено.

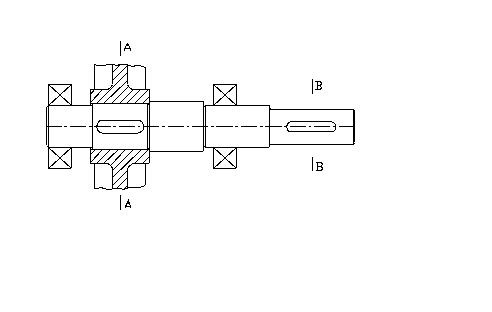

8.3 Ведомый вал

Материал вала - сталь 45 улучшенная. По таблице 3.3[1]

Пределы выносливости:

Сечение А-А.

Концентрация напряжений обусловлена наличием шпоночного паза

принимаем

Момент сопротивления кручению при d=55 мм; b=16 мм; t₁=6 мм

Момент сопротивления изгибу:

Изгибающий момент в сечении А-А

Амплитуда и среднее значение отнулевого цикла:

Амплитуда нормальных напряжений:

,

величина очень маленькая поэтому ее учитывать не будем

тогда

Результирующий коэффициент запаса прочности по формуле (8.17 [ 1 ] )

Условие прочности выполнено.

Сечение В-В.

Концентрация напряжений обусловлена наличием шпоночного паза

принимаем

Момент сопротивления кручению при d=42 мм; b=12 мм; t₁=5 мм

Момент сопротивления изгибу:

Изгибающий момент в сечении B-B

Амплитуда и среднее значение отнулевого цикла:

Амплитуда нормальных напряжений:

,

величина очень маленькая поэтому ее учитывать не будем

тогда

Результирующий коэффициент запаса прочности по формуле (8.17 [ 1 ] )

Условие прочности выполнено.

9.Выбор сорта масла

Смазывание зубчатого зацепления производится окунанием зубчатого колеса на промежуточном валу в масло, заливаемое внутрь корпуса до уровня, обеспечивающего погружение тихоходного колеса примерно на 10 мм. Объем масляной ванны определяем из расчета 0.25 дм³ масла на 1кВт передаваемой мощности: V=0.25*11=2.75 дм³. По таблице 10.8[1] устанавливаем вязкость масла. Для быстроходной ступени при контактных напряжениях 401,7 МПа и скорости v=2,8 м/с рекомендуемая вязкость масла должна быть примерно равна 28*10^-6 м²/с. Для тихоходной ступени при контактных напряжениях 400,7 МПа и скорости v=1,05м/с рекомендуемая вязкость масла должна быть примерно равна 34*10^-6 м²/с.

Средняя вязкость масла

По таблице 10.10[1] принимаем масло индустриальное И-30А (по ГОСТ 20799-75).

Камеры подшипников заполняем пластическим смазочным материалом УТ-1(табл.9.14[1]), периодически пополняем его шприцем через пресс-масленки.

10.Посадки деталей редуктора

Посадки назначаем в соответствии с указаниями, данными в табл. 10.13 [1].

Посадка зубчатого колеса на вал H7/p6 по ГОСТ 25347-82.

Шейки валов под подшипники выполняем с отклонением вала k6.

Отклонения отверстий в корпусе под наружные кольца по H7.

Остальные посадки назначаем, пользуясь данными табл. 10.13[1].

11. Cписок литературы

1. Чернавский С.А. Курсовое проектирование деталей машин: Учебное пособие для техникумов .– М.: Машиностроение, 1980.–351 с.

2. Шейнблит А.Е. Курсовое проектирование деталей машин: Учебное пособие для техникумов. – М.: Высшая школа, 1991. – 432 с.: ил.

3. Палей М.А. Допуски и посадки: Справочник: В 2ч. Ч.1. – 7-е изд., - Л.: Политехника, 1991. 576с.: ил.

4. В.И.Анурьев Справочник конструктора-машиностроителя: т.1,2,3.-М.:Машиностроение, 1982г.576 с.,ил.

5. Еремеев В.К., Горнов Ю.Н. Курсовое проектирование деталей машин: Методическое пособие и задания к проектам для студентов заочной формы обучения всех технических специальностей. - И.: Изд-во ИрГТУ, 2004г. – 128 с.
