Фракционный состав топлива оказывает влияние на степень его распыления, полноту сгорания, дымность выхлопа, нагароотложение и разжижение картерного масла. При высоком содержании легких фракций увеличивается давление сгорания. Утяжеленное топливо хуже распыляется вследствие повышения поверхностного натяжения топлива.
Содержание легких фракций в дизельном топливе характеризуется температурой вспышки. Дизельные топлива, содержащие значительное количество легких фракций, быстрее испаряются, пожароопасны и непригодны для применения в закрытых помещениях.
Высокотемпературные свойства дизельных топлив характеризуются их склонностью к нагарообразованию при сгорании топлива и повышенному отложению осадков в двигателе.
Нагарообразование зависит от химического состава топлив: наличия в нем смол, непредельных углеводородов, кислородных и сернистых соединений. В результате сгорания сернистых соединений образуются оксиды серы. При работе дизелей на топливах, содержащих смолистые вещества и углеводороды, склонные к окислению, наблюдается повышенное нагарообразование на деталях двигателя и закоксование отверстий распылителей форсунок, резко падает мощность и повышается износ двигателя. Наличие в топливе кислородсодержащих соединений характеризуется содержанием фактических смол. В связи с этим предусматривается ограничение содержания в дизельном топливе смол и непредельных углеводородов.
На количество отложений в двигателе также влияет коксуемость и зольность дизельных топлив. Зола может вызвать износ деталей двигателей. Повышенное нагарообразование в двигателе наблюдается при сгорании топлива, содержащего органические кислоты. Продукты сгорания также корродируют топливную аппаратуру; аналогичное действие оказывают водорастворимые кислоты и щелочи [1]. Низкотемпературные свойства дизельных топлив характеризуются следующими показателями: вязкостью, температурой помутнения, температурой застывания.
Вязкость дизельного топлива зависит от углеводородного состава и температуры. Наибольшей вязкостью обладают нафтеновые углеводороды, наименьшей - парафиновые [2]. С понижением температуры значение вязкости возрастает. Вязкость дизельного топлива влияет на степень распыления топлива в камере сгорания и однородность рабочей смеси. Маловязкое топливо распыляется более однородно, чем высоковязкое. Высокая степень распыления и однородность смеси обеспечивают полноту сгорания топлива, сокращают его удельный расход.
Для эксплуатации дизельного топлива большое значение имеет его прокачиваемость, особенно при низких температурах воздуха. Прокачиваемость топлива зависит от вязкости. С увеличением вязкости топлива возрастает сопротивление в топливной системе. При больших потерях напора нарушается нормальная подача топлива к насосу и он начинает работать с перебоями [1, 2].
2.2 Параметры гидроочистки
Для получения качественных дизельных топлив необходимо исходную дизельную фракцию достаточно полно освободить от сернистых и смолистых соединений, непредельных углеводородов и в некоторых случаях частично от ароматических углеводородов.
Указанная цель успешно достигается при гидроочистке сернистых дизельных фракций на АКМ или АНМ катализатора при следующих параметрах процесса:
Давление, МПа ...............................................3,0-4,0
Температура, °С
в начале цикла ...............................................350-360
в конце цикла.....у'..........................................400-410
Объемная скорость подачи сырья, ч-1 4-6
Парциальное давление водорода, МПа.........1.8 - 2,0
Для обеспечения требований к гидроочищенному дизельному топливу по температуре вспышки и содержанию сероводорода большое значение имеет правильно подобранный режим стабилизационной колонны. Например, рекомендуется следующий режим:
Число тарелок..................................... 20
Кратность орошения (массовая) ….. 2:1
Давление в колонне, МПа............... 0,16
Температура, °С
верх колонны................................... 130
низ колонны.......................не ниже 260
на входе сырья в колонну............... 220
2.3 Характеристика продуктов
Целевым продуктом процесса гидроочистки является стабильное дизельное топливо. Выход стабильного дизельного топлива в среднем составляет 97% (масс.). Побочными продуктами процесса являются отгон (бензин), углеводородный газ (второй ступени сепарации и стабилизации), сероводород и отдуваемый водородсодержащий газ [3-5].
Ниже приведены состав и свойства отгона:
Плотность, кг/м3 ................................... 750
Фракционный состав: перегоняется при температуре, РС
н. к.......................................................... 60
10% (об.) ............................................... 90
50% (об.) ............................................. 130
90% (об.) ............................................. 160
к. к........................................................ 180
Содержание серы, % (масс.).....0,01-0,05
Октановое число (моторный метод)..... 50
Давление насыщенных паров, МПа ..........Не выше 0,067
Выход отгона зависит от содержания легких фракций в исходном сырье и составляет 0,5-1,5% (масс.).
Состав углеводородного газа второй ступени сепарации зависит как от характеристики сырья и состава свежего водородсодержащего газа, так и рабочего давления в сепараторе. Состав углеводородного газа стабилизации в основном также зависит от состава свежего водородсодержащего газа. Выход газа колеблется в пределах 0,97-2,3% (масс.) на сырье.
Сероводород получается в результате очистки циркуляционного водородсодержащего и углеводородных газов от сероводорода. Содержание углеводородов в сероводороде, уходящем с установки, не превышает 2% (об.). Выход сероводорода зависит от содержания серы в сырье, глубины очистки сырья и газов и колеблется в пределах 0,5-2,5% (масс.) на сырье. Количество и состав отдуваемого водородсодержащего газа зависит от режима процесса и концентрации водорода в свежем водородсодержащем газе. В качестве «отдува» в топливную сеть сбрасывается очищенный циркуляционный газ.
3. Установки гидроочистки
На отечественных нефтеперерабатывающих предприятиях гидроочистку средних дистиллятов проводят преимущественно на установках Л-24-5, Л-24-6, Л-24-7, ЛЧ-24-2000 и ЛК-6У.
3.1 Установка Л-24-6
3.1.1 Описание установки Л-24-6
Установка Л-24-6 состоит из двух самостоятельных блоков для одновременной переработки двух видов сырья.
Характерной особенностью установки является наличие раздельной системы циркуляции водородсодержащего газа в обоих блоках. Это дает возможность «каскадного» использования его в другом блоке, перерабатывающем сырье, для которого не требуется высокая концентрация водорода в циркуляционном газе.
При гидроочистке в качестве свежего водорода применяется избыточный водородсодержащий газ с установки каталитического риформинга или технический водород со специальных водородных установок.
Смесь сырья с водородсодержащим газом, нагретую в теплообменнике и печи, подвергают гидроочистке в реакторах над АКМ катализатором. Избыточную теплоту реакции отводят путем введения реакторы так называемого холодного циркуляционного газа.
Из реакторов газо-продуктовая смесь после охлаждения поступает сепаратор высокого давления. Выделившийся газ, очищенный абсорбере раствором МЭА, вновь возвращается в цикл.
Для поддержания заданной концентрации водорода на входе блок часть циркуляционного газа отдувается и добавляется соответствующее количество свежего водорода.
Гидрогенизат из сепаратора высокого давления после дросселирования направляется в сепаратор низкого давления и после подогрева в теплообменнике - в стабилизационную колонну.
Дизельное топливо при выходе из колонны разделяется на два потока: один из них, пройдя печь, в виде рециркулята возвращается в колонну, а второй после охлаждения поступает на защелачивание и водную промывку.
Очищенное дизельное топливо выводится с установки. Верхний гродукт колонны стабилизации охлаждается в конденсаторе-холодильнике и разделяется в сепараторе на углеводородный газ, отгон и воду; часть отгона возвращается в колонну на орошение, а другая теть после защелачивания и водной промывки выводится с установки.
На ряде заводов внедрен узел отдува сероводорода из бензина чищенным углеводородным газом. Углеводородный газ подвергается раздельной очистке от сероводорода раствором МЭА: газ из сепааратора низкого давления очищается в абсорбере под давлением ) 0,5 МПа; газ из бензинового сепаратора очищается от сероводорода при 0,13 МПа, затем используется как топливо для печей.
Насыщенный раствор МЭА регенерируется в отгонной колонне, из которой уходит смесь сероводорода и паров воды. После охлаждения в конденсаторе-холодильнике она разделяется в сепараторе. Сероводород выводится с установки для получения серной кислоты или элементарной серы, а вода подается на орошение в отгонную колонну. После отгонной колонны регенерированный раствор охлаждается в теплообменнике, холодильнике и возвращается в цикл. Температурный режим отгонной колонны поддерживается подачей пара в рибойлер.
При потере активности катализатора проводится его газовоздушная или паровоздушная регенерация.
3.1.2 Основное оборудование
Реактор с аксиальным вводом сырья сверху вниз. Корпус реактора изнутри футерован; реактор не имеет защитного стакана. Диаметр реактора 2600 мм.
Продуктово-сырьевые теплообменники кожухотрубчатые, одноходовые по трубному пространству, уплотнения сильфонные на плавающей головке. Диаметр корпуса 800 мм.
Трубчатые печи шатрового типа со сварным змеевиком в зоне огневого нагрева.
Колонные аппараты различного диаметра с желобчатыми тарелками или насадкой из колец Рашига.
Холодильники высокого давления типа «труба в трубе» для готового продукта, установленные на открытой площадке.
Поршневые компрессоры марки 5ВП-16/70.
3.1.3 Экономические показатели
На гидроочистку 1 т сырья расходуется:
Пар, кг..................................................... 42,0
Электроэнергия, МДж ........................... 79,2
Охлаждающая вода, м3 ………………….8,4
Топливо:
мазут, кг................................................. 19,4
газ (при нормальных условиях), м3 …... 4,2
Катализатор, кг .................................... 0,04
Едкий натр, кг....................................... 2,14
Моноэтаноламин, кг ............................ 0,04
Рабочая сила, чел/смена.......................... 10
3.2 Установка Г-24/1
3.2.1 Описание технологической схемы
Принципиальная технологическая схема установки Г–24/1 представлена на рисунке 1.
Исходное сырье – прямогонное дизельное топливо из резервуаров сырьевого парка забирается насосом Н–1 (Н–4) и подается в тройник смешения потока, где смешивается с циркулирующим водородсодержащим газом (ВСГ), поступающего с выкида циркуляционных компрессоров В – 1(В–2). Расход сырья в тройник смешения регулируется клапаном, установленном на линии подачи сырья от насоса Н–1 (Н–4) в тройник смешения. При понижении расхода сырья до 2,5 м3/ч закрывается клапан-отсекатель 173-1, установленный на сырьевой линии до тройников смешения. Для предотвращения попадания сырья обратным ходом в линию водородсодержащего газа при аварийных остановках компрессоров, циркулирующий ВСГ входит в тройник смешения через обратный клапан (Рис. 1).
Газосырьевая смесь из тройника смешения поступает в межтрубное пространство теплообменника Т-1/1, где нагревается до температуры 120÷140 С за счет тепла гидроочищенного топлива, откачиваемого с установки. Из теплообменника Т-1/1 газосырьевая смесь поступает в межтрубное пространство теплообменника Т-2/1, где нагревается до температуры 200-230С за счет тепла продуктов реакции из реактора Р-1, которые проходят через трубное пространство Т-2/1. Температура нагрева регистрируется.
Окончательный нагрев газосырьевой смеси до температуры реакции 280-4000С осуществляется в трубчатой печи П-1 с горелками беспламенного горения.

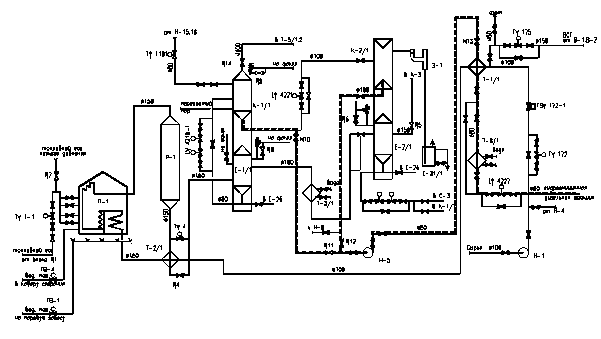

Рисунок 1 – Технологическая схема установки Г-24/1
Газосырьевая смесь проходит вначале через конвекционную часть печи (18 труб), затем нагревается в радиантной части (20 труб).
Температура газосырьевой смеси на выходе из печи П-1 регулируется, клапаном установленным на линии подачи топливного газа к форсункам печи. ПАЗ печи предусматривает отсечение подачи топливного газа клапаном – отсекателем.
Нагретая газосырьевая смесь из печи П-1 поступает в верхнюю часть реактора Р-1, заполненного катализатором. В реакторе под давлением 2,5-4,5 МПа и температуре 2804000С на поверхности катализатора происходит гидрирование серо-, азото-, кислородосодержащих органических соединений и непредельных углеводородов. Так как эти реакции протекают с выделением тепла, то температура в реакторах может повышаться. Температура и давление по высоте слоя катализатора, на входе и выходе из реактора регистрируется. По изменению перепада давления в реакторе определяют степень закоксованности катализатора. Допускается перепад давления в реакторе не более 6 кгс/см². Увеличение перепада давления по слою катализатора с одновременным увеличением содержания серы в гидроочищенном топливе указывает на снижение активности катализатора.
