Σξ – сумма коэффициентов местных сопротивлений;

l_Э^ξ=1 – эквивалентная длина, соответствующая местному сопротивлению с ξ=1.

Гидростатическое давление определяется по формуле

(44)

где h – геодезическая разность отметок начала и конца участка, м;

ρ_в – плотность воздуха, равная 1,293 кг/м³;

ρ_г – плотность газа, равная 0,748 кг/м³;

Допустимые потери давления во внутридомовом газопроводе принимаем равными 350 Па. Расчёт сведён в таблицу 15

Таблица 15 – Определение диаметров и потерь давления на участках газопровода

Номер уч-ка	Qd(h)	lф	∑ξ	lэкв	lр	dнар*S	iф	∆Pф	∆Pгс	∆Pф+(–)∆Pгс
1	1,23	1	4,95	0,75	4,71	21,3х2,8	2,3	10,84	5,40	16,23
2	1,23	1,8	1	0,9	2,70	26,8х2,8	0,7	1,89	9,71	11,60
3	1,60	2,8	1	0,9	3,70	26,8х2,8	1	3,70	15,11	18,81
4	1,67	2,8	1	0,9	3,70	26,8х2,8	1,05	3,89	15,11	18,99
5	1,73	2,8	1	0,9	3,70	26,8х2,8	1,1	4,07	15,11	19,18
6	1,79	2,8	1	0,9	3,70	26,8х2,8	1,2	4,44	15,11	19,55
7	2,07	17,8	5,3	1,05	23,37	33,5х3,2	0,5	11,68	-5,40	6,29
8	3,63	30	3,3	1,1	33,63	42,3х3,2	0,35	11,77	0	11,77
9	5,26	4,5	2,3	1,2	7,26	48х3,5	0,5	3,63	24,28	27,91
10	5,26	5	0,8	1,5	6,20	57х3	0,2	1,24	0	1,24
11	1,23	1	4,95	0,75	4,71	21,3х2,8	2,3	10,84	5,40	16,23

Проверка (45)

где ΔP_пр – потери давления в приборе, равные 60 – 80 Па;

1,1 – коэффициент на неучтённые потери.

11. Расчёт, подбор и настройка оборудования сетевого ГРП

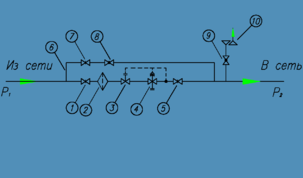

Принципиальная схема ГРП приведена на рисунке 9.

Рисунок 9 – Принципиальная схема ГРП

ГРП структурно состоит из следующих элементов:

1 – запорное устройство на входе линии регулирования;

2 – фильтр, предназначен для очистки газа от механических примесей;

3 – предохранительно – запорный клапан, предназначен для «отсечки» подачи газа потребителю в случаях повышения P₁ или понижения P₂ до пределов настройки ПЗК;

4 – регулятор давления, предназначен для понижения давления газа с входного P₁ до заданного настраиваемого давления P₂ и поддержания давления P₂ постоянным, независимо от колебания давления P₁ и изменения расхода газа в сети;

5 – запорное устройство на выходе с линии регулирования;

6 – обводной газопровод (байпас), предназначен для подачи газа потребителю при невозможности подачи через линию редуцирования, при этом понижение давления с P₁ до P₂ производится запорным устройством 7 и 8. За давлением P₂ следят непрерывно по манометру всё время работы через байпас;

9 – кран на сбросном трубопроводе, используется при пусконаладочных работах, после чего пломбируется в открытом положении;

10 – предохранительно – сбросной клапан, предназначен для понижения P₂, до заданного при его повышении на 5–15%, путём стравливания части газа в атмосферу через свечу 11.

Подбор регулятора давления

Известно: P₁, P₂, Q_р^max, Q_р^min.

P₁ = 0,4 МПа абс.,

P₂ = 0,15 МПа абс.,

Q_р^max = 1930.6 м³/ч,

Q_р^min = 0,3 · 1930,6 = 579,1 м³/ч.

(46)

Предварительно принимаем РДУК2В-50/50 с диаметром седла клапана 50 мм, площадью седла клапана 19,6 см² и коэффициентом расхода 0,6. Определяем фактическую пропускную способность регулятора

(47)

где f – площадь седла клапана, см²;

L – коэффициент расхода;

P₁ – абсолютное входное давление в МПа;

φ – коэффициент принимаем ;

Приведём условие нормальной работы регулятора

(48)

(49)

Условие выполняется.

Подбор фильтра

Предварительно принимаем диаметр условного фильтра по диаметру условного прохода регулятора давления.

Фактические потери давления в фильтре определяются по формуле

(50)

Принимаем фильтр чугунный волосяной с условным проходом по регулятору давления.

Подбор предохранительно-запорного клапана

ПЗК принимается по диаметру условного прохода регулятора давления. В сетевых ГРП в отдельно стоящих зданиях наибольшее распространение получили клапаны ПКН. Принимаем клапан ПКН-50

Подбор предохранительно – сбросного клапана

Кол-во газа, подлежащее сбросу определяется по формуле

(51)

Принимаем клапан типа ПСК-50Н.

Принятый клапан удовлетворяет требованиям по пропускной способности.

Обоснование диаметра обводного газопровода

Согласно [6] диаметр байпаса должен быть не менее седла клапана регулятора давления. Принимаем 50 мм.

Обоснование запорной арматуры

В качестве запорной арматуры принимаем задвижки. Запорная арматурой должна быть предназначена для природного или сжиженного газа и иметь соответствующую запись в паспорте.

Настройка оборудования ГРП

P_РД = P₂ = 3000 Па (52)

P^макс_ПЗК = (1,2 – 1,25) P_РД = 1,25 · 3000 = 3750 Па(53)

P^мин_ПЗК = P^мин_пр + (200 – 300) = 1000 + 300 = 1300 Па(54)

P_ПСК = (1,05 – 1,15) P_РД = 1,05 · 3000 = 3150 Па.(55)

12. Расчёт газовой горелки

Теоретические основы

Расчет горелок приходится выполнять как при проектировании новых конструкций (конструктивный расчет), так и в случае применения ранее разработанных горелок для новых условий работы (поверочный рас чет).

Сопловая часть. Подавляющее большинство горелок работает в условиях докритической скорости истечения газа, т.е. при его избыточном давлении не более 85 кПа. При давлении газа перед соплом более 85 кПа наступают критические условия истечения. В нерасширяющемся сопле скорость газа достигает скорости звука и дальнейшего увеличения ее не происходит. Для получения максимальной (сверхзвуковой) скорости следует применять сопло с расширяющимся насадком (сопло Лаваля).

Однако до избыточных давлений 100–150 кПа расширяющийся насадок сопла получается таким малым, что практически те же результаты дают обычные сопла, изготовление которых значительно проще.

Истечение газа из отверстия или сопла сопровождается двумя явлениями:

• снижением скорости струи из-за наличия сопротивления трения и потерь энергии за счет завихрения потока;

• сжатием струи, заключающимся в том, что минимальное сечение ее оказывается меньше, чем сечение отверстия или сопла. Это имеет место из-за наличия инерции газовых струй при входе в отверстие или сопловой канал.

Тракт воздуха и смеси. При расчете тракта движения воздуха и смеси в пределах горелки учитываются только местные сопротивления, вызываемые изменениями величины или направления скорости потока.

В горелках полного и частичного предварительного смешения кроме неизбежных изменений скорости и направлений потока воздуха и смеси, обусловленных конструкцией горелки, имеют место значительные потери давления в смесителе, так как наиболее эффективное смешение происходит при больших скоростях взаимодействующих струй газа и воздуха.

Как правило, наибольшая потеря давления в кинетических горелках связана с необходимостью создания такой выходной скорости, которая может обеспечить устойчивую работу горелки без проскоков пламени при заданных минимальных нагрузках.

Для диффузионных горелок и горелок с частичным предварительным смешением, если смесь лежит вне концентрационных пределов воспламенения, выходная скорость может быть значительно ниже. В-этом случае она определяется требованиями процесса турбулентной диффузии в топке или условиями стабилизации факела

Рисунок 9 – Схема газовой горелки

Расчёт горелки низкого давления

Для расчёта газовой горелки принимаем мощность огнеупорного туннеля равную 80 кВт, Qн = 35522 кДж/м³, плотность газа 0,723 кг/м³, t_г=10 °С, V^o=9,07 м³/м³. Коэффициент избытка первичного воздуха α=0,6. Давление газа 2 кПа.

1. Определяем расход газа:

1. Определяем скорость выхода газа из сопла, приняв коэффициент расхода сопла μ=0,9

1. Рассчитываем площадь и диаметр сопла

1. Определяем коэффициенты эжекции

1. Учитывая достаточно высокое давление газа перед горелкой, принимаем эжекционный смеситель укороченного типа, с коэффициентом потерь К=3,0

2. Принимаем коэффициент расхода огневых отверстий головки μ₀=0,8 и находим коэффициент сопротивления огневых отверстий

1. Рассчитываем коэффициент К1, учитывающий потери в головке горелки, принимая температуру подогрева гозовоздушной смеси на выходе из головки горелки Тсм=373К

1. Рассчитываем оптимальное значение суммарной площади выходных отверстий горелки

1. Рассчитываем скорость выхода газовоздушной смеси из огневых отверстий

1. Для Wо и α=0,6 значение диаметра огневых отверстий равно d=6 мм; Wотр=2,95 м/с

2. Находим количество огневых отверстий

2. Шаг отверстий принимаем S=20 мм, находим длину головки горелки

1. Определяем оптимальный диаметр горловины смесителя
