Рисунок 1 - Сравнение распределения расчетного перепада давления между участками сети при различных методах расчета

Сравнение показывает, что при использовании метода оптимальных диаметров линия гидравлических уклонов представляет собой ломаную линию, всегда располагающуюся ниже линии гидравлических уклонов при традиционном решении.

Отсюда можно сделать следующие практические выводы, которые необходимо учитывать при традиционном методе решения:

1. Если, после выбора стандартных диаметров, конечное давление в конце расчетного направления оказалось существенно больше минимально допустимого, то можно уменьшить диаметры на начальных участках рассматриваемого направления.

2. Если же, после выбора стандартных диаметров, конечное давление в конце расчетного направления оказалось меньше минимально допустимого, то следует увеличивать диаметры на участках, расположенных ближе к концу рассматриваемого направления.

Согласно СНиП 42-01-2002 рабочее давление в сети низкого давления не должно превышать 5кПа, а в жилых домах её значение не должно быть выше 3 кПа, отсюда принимаем рабочий перепад давлений АР_Р=1200 Па.

Расчет диаметров производим по программе Seti_ok3.bas. Результаты вычислений приведены ниже.

Результаты гидравлического расчета разветвленной газовой сети

Конечное давление по направлению 1 = 1979.8 Па

Конечное давление по направлению 2 = 1980.9 Па

Конечное давление по направлению 3 = 2719.6 Па

Конечное давление по направлению 4 = 2591.9 Па

Конечное давление по направлению 5 = 2477.7 Па

Конечное давление по направлению 6 = 1967.4 Па

Конечное давление по направлению 7 = 1917.0 Па

Конечное давление по направлению 8 = 1935.6 Па

Конечное давление по направлению 9 = 2161.7 Па

Конечное давление по направлению 10 = 2143.2 Па

Конечное давление по направлению 11 = 2085.3 Па

Начальное давление в сети Р1= 3000.0 Па

Требуемое конечное давление Р2= 1800.0 Па

Расчетный перепад давления Н0= 1200.0 Па

Массив направлений по приоритету :

4. Выбор типа ГРП и его оборудования

По Q=471,5238 ivr/ч выбираем шкафной газорегуляторный пункт типа ГРПШ-400-01, изготовитель ООО «Радон и К°», город Энгельс Саратовской области. В состав пункта входят:

— узел фильтра;

— линия редуцирования давления газа;

— обводная линия, байпас.

Рисунок 2 - Шкафной газорегуляторный пункт

Таблица 3 - Технические характеристики ГРПШ-400-01

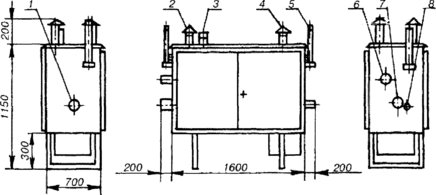

Рисунок 3 - Габаритный чертеж газорегуляторного пункта шкафного (ГРПТТТ)

1— Р_вх; 2 — дымоход; 3 — выход клапана предохранительного сбросного; 4 — вентиляционный патрубок; 5 — продувочный патрубок; 6 — вход клапана предохранительного сбросного; 7 — Р_вых; 8 — подвод импульса к регулятору.

Подбор оборудования ГРП производительностью 471,5238 м³/ч при избыточном давлении на входе 95 кПа и на выходе ЗкПа. Плотность газа 0,725 кг/м³, температура газа Т=276 К.

Предварительно задаемся потерями в газопроводах ГРП, кранах 1,5, предохранительном запорном клапане 3 и фильтре 2 (рисунок 3) в размере 3 кПа. В этом случае перепад давления на клапане регулятора 4 давления будет равен ДР=95-3-3=89кПа

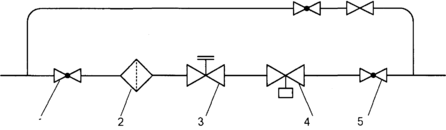

Рисунок 4 - Расчетная схема ГРП

Абсолютное давление газа на входе и выходе регулятора давления (РД)

Р₁ =Р_и+Р_а =95+1 00=1 95 кПа,

Р₂=3+100=103кПа

Режим течения газа через клапан РД

что говорит о докритическом течении газа через РД.

По полученному значению ∆Р/Р₁ =0,456 из графика [2] находим значение поправки на изменение плотности газа ε =0,772 при коэффициенте адиабаты для природного газа k=l,3-

Определим коэффициент пропускной способности РД
