Порты ввода и вывода подключаются аналогично ПЗУ. У них существует свой единственный адрес, по которому происходит обращение к микросхеме. В качестве порта ввода используется две микросхемы К1810ИР82, которые обеспечивают передачу 16 - разрядных данных. Помимо поступления на них входных данных, также подается стробирующий сигнал, который разрешает запись данных в микросхему. Он подается как входное значение для устройства ввода для того, чтобы микропроцессор успевал обрабатывать данные, то есть возникновении ситуации: запись данных вместо других, еще не обработанных, свелась к нулю.

Более простое подключение, относительно выбора порта происходит в микросхеме К580ВВ55. Так как у нее уже есть два входа А0 и А1, по которым происходит выбор порта параллельного интерфейса. Передача данных и сигнала их готовности обеспечивается портами А, В и С этой микросхемы.

В заключении несколько слов о генераторе тактовых импульсов. Если быстродействие всех внешних устройств системы согласовано с быстродействием МП и нет необходимости в режиме ожидания, то входы готовности подключаются к источнику питания, а входы разрешения анализа заземляются. При этом сигнал READY вырабатывается схемой синхронизации готовности под действием внутреннего сигнала синхронизации СLK.

Оценка быстродействия системы

В ряде случаев, особенно при разработке программного обеспечения для МПС реального времени, важным является время выполнения той или иной программы, поэтому для каждого формата команды указывается число тактов N, требуемых для ее выполнения. Количество тактов для каждой команды приведено в приложении. Всю программу можно разбить на следующие части: инициализация системы (тест ПЗУ и установка параллельного порта), ввод данных в устройство ввода, их обработка, вывод данных и проверка готовности (ПЭВМ считал данные из порта вывода или нет).

В алгоритме используется операция деления, в которой делитель не должен быть равен нулю, из-за этого происходит пропуск этих данных и они снова вводятся. Поэтому быстродействие системы будет отличаться из-за входных значений. Также время ввод первых трех значений и значений принятых в середине работы будет отлично, так как используется в первом случае три операции вывода из порта (IN), а во втором - только одна.

Возможна также ситуация, когда ПЭВМ долгое время не будет забирать данные из порта вывода. Цикл проверки продлится большое время, что говорить о быстродействии системы будет трудно. Ситуация такая не должна возникнуть, так как ПЭВМ намного быстрее работает, чем устройство ввода. Таким образом достаточно будет одной проверки.

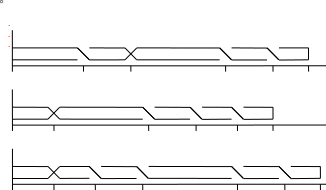

Наиболее интересные варианты представлены в виде временных диаграмм на рисунке 10. Но вначале надо определить, сколько времени занимает один такт. Частота такта равна 5Мгц, отсюда следует, что его продолжительность 200нс. Значит, чтобы подсчитать время, затраченное на обработку участка кода программы необходимо сложить все такты каждой из микроопераций и полученное значение умножить на 200нс. Количество тактов, за которое исполняется команда приведено в приложении (напротив каждой команды).

t мкс

Масштаб не соблюдается, потому что есть блоки, которые выполняются за маленький промежуток времени, а есть и за большой. Из диаграмм видно, что обработка новой порции данных и получение на основании их результата зависит от двух аспектов: ПЭВМ принял данные от устройства ввода и какие данные пришли в устройство ввода (одно из значений равно нулю).

Список использованной литературы

1. Компьютерное оформление отчетных документов: методические указания / Составитель Т.И. Матикашвили; ТулГУ. Тула, 2000. - 36 с.

2. Казаринов Ю.М. и др. Микропроцессорный комплект К1810: Структура, программирование, применение. - М.: Высш. шк., 1990. - 270 с.

3. Микропроцессоры и микропроцессорные комплекты интегральных микросхем. Справочник в 2-х томах под ред.В.А. Шахнова.

4. Микропроцессоры и микроЭВМ в системах автоматического управления. Справочник под редакцией С.Т. Хвоща. Ленинград, 1987. - 638 с.

5. Микросхемы памяти и их применение.О.Н. Лебедев. М.: Радио и связь, 1990. - 160 с.

6. Микропроцессоры семейства 8086/8088. Ю-Чжен Лю, Г. Гибсон М.: Радио и связь, 1987. - 510 с.

7. Микропроцессорные структуры. Инженерные решения. Б.В. Шевкопляс М.: Радио и связь, 1990. - 512 с.

Приложение. Листинг программы

; тест ПЗУЧисло тактов Число байтов

movsi,begin_of_rom 133

movax,043

loop:

add ax, [si] 142

incsi21

cmpsi,end_of_rom143

jneloop42

cmpax,sum_of_rom143

jeall_good42

jmperror_rom153

all_good:

moval,10000000b42

out03h,al102

moval,042

out02h,al102

; ввод

inax,04h102

movbx,ax 22

inax,04h102

movcx,ax 22

metka:

inax,04h102

; участок кода реализуемой функции

movdi,ax 22

cmpbx,0 43

jenew 42

mulcx1332

divbx1622

movax,dx22

; вывод

out00h,al102

moval,ah22

out01h,al102

moval,01h42

out02h,al102

repeat:

inal,02h102

cmpal,042

jnerepeat42

new:

movbx,cx22

movcx,di22

jmpmetka152

error_rom:

mov al,02h42

out 02h,al102

hlt21
