В м.Харкові вітчизняні скважинні насоси для артезіанських скважин випускають 2 великих підприємства:

1. ВАТ «Харківський електротехнічний завод «Укрелектромаш» (ХЕЛЗ "Укрелектромаш") - серія скважинних насосів марки HELZ;

2. ВАТ "Промелектро" (Харків) – виробник скважинних насосів серії «Водолій» - «Водомет».

Виробництво ВАТ "Промелектро" (Харків) це:

- побутові погружні насоси типу БЦПЭ ("Водолей"),

- побутові насоси БЦ 1,2-18 (Водолей),

- побутові одно гвинтові погружні насоси типу НВП.

Вітчизняний електронасос побутовий відцентровий заглибний багатоступінчастий БЦПЭ "Водолій" (друга назва ЕВРО) призначений для подачі води в побутових умовах зі шпар внутрішнім діаметром від 110 (серія БЦПЭ), 100мм (Серія БЦПЭУ, НВП) мм і більше й може використовуватися також для подачі води із шахтних колодязів, резервуарів і відкритих водойм для поливу садів і городів.

Рис. 1.7. Скважинні насоси ВАТ «Промелектро» «Водомет» та "Водолей" (м. Харків) БЦПЭ , БЦПЭУ, НВП, БЦ, Евро 1, Евро 3

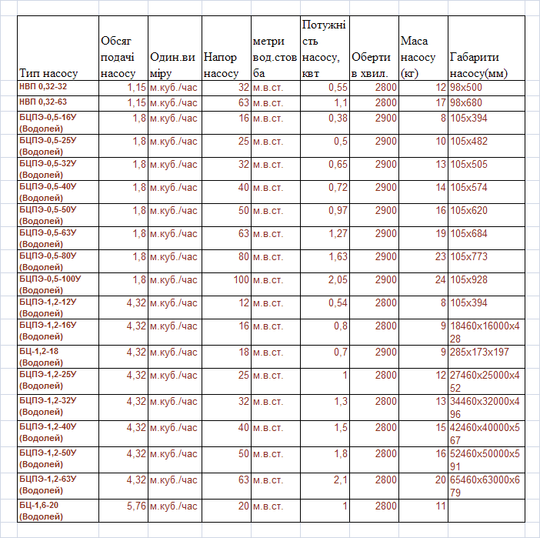

Таблиця 1.3

Основні характеристики скважинних насосів «Водолій»

Вода не повинна містити великої кількості піску, інших видимих механічних домішок і мати мінералізацію більше 1500 (15000 для серії НВП) г/м3. Термін служби заглибного насоса Водолій - не менш 10 років, середній наробіток на відмову - 10 000 годин.

Заглибний насос складається з однофазного електродвигуна змінного струму й багатоступінчастої насосної частини, виконаних у вигляді моноблока, а також виносної конденсаторної коробки, закріпленої на шнурі живлення з вилкою. Електродвигун заповнений екологічно чистим маслом. Насосна частина складається з корпуса, у якому перебувають приводний вал, колеса робочі, лопаткові відводи, направляючі кільця. У верхній частині насоса розташована кришка із внутрішнім трубним різьбленням G1"(1,25 для ЄВРО 3) . Кришка має два вушка для кріплення електронасоса тросом. Розташування електродвигуна за насосною частиною виключає влучення масла в перекачуєму воду. В електронасос убудоване теплове реле німецької фірми Thermik, яке ефективно захищає електронасос при критичних режимах експлуатації.

НВП 0,32 - вертикальний електронасос одногвинтовий скважинний заглибний призначений для забору води зі шпар, колодязів і інших резервуарів для забезпечення водою житлових будинків, дач, котеджів, ферм і інших об'єктів господарсько-побутового призначення. Насоси можуть перекачувати воду з підвищеним змістом піску. Корпусні деталі насоса з нержавіючої сталі й латуні. Насос об'ємного типу: робота із закритою напірною лінією не допускається. Електродвигун насоса виконаний у герметичному корпусі, що заповнений екологічно чистим харчовим маслом , з убудованим термовимикачем , підшипники електродвигуна - металокерамічні.

БЦПЭ (Водолій) - Вертикальний електронасос відцентровий скважинний багатоступінчастий заглибний призначений для забору води зі шпар діаметром більше 100 мм, колодязів і інших резервуарів для забезпечення водою житлових будинків, дач, котеджів, ферм і інших об'єктів господарсько-побутового призначення. Матеріал проточної частини: - корпус - хромонікелева сталь; - робочі колеса - міцний пластик. Підшипники електродвигуна - металокераміка. Обмотка статора залита компаундом. Порожнина ротора електродвигуна заповнена екологічно чистим харчовим маслом з вбудованим термовимикачем.

Насоси серії "ВОДОМЕТ" - це черговий крок компанії в удосконалюванні заглибних насосів "ВОДОЛІЙ". Вітчизняні насоси серії "ВОДОМЕТ" призначені для подачі води зі шпар, колодязів, резервуарів і відкритих водойм для водопостачання будинку, зрошення саду й городу. Ці насоси повністю адаптовані до українських та російських умов, тому що мають здатність перекачувати воду з підвищеним утримуванням піску при мінімальному зношуванні гідравлічної частини, завдяки запатентованій конструкції й застосовуваним довговічним зносостійким матеріалам. Якість і надійність насосів "ВОДОМЕТ" дозволяє їм успішно конкурувати з багатьма європейськими виробниками насосного устаткування.

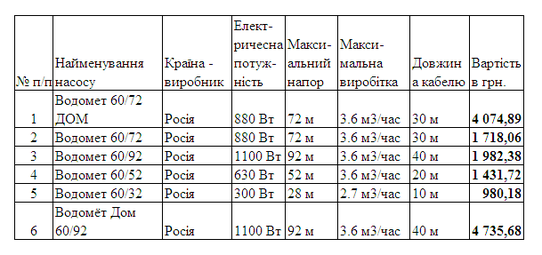

Таблиця 1.4

Характеристики та вартість скважинних побутових насосів „Водомет”

Відцентрові скважинні насоси ВАТ "ХЭЛЗ "Укрэлектромаш"

("Насоси HELZ" - рис.1.8) призначені для подачі води в побутових умовах із шахтних колодязів, шпар із внутрішнім діаметром більше 100 мм, а також для подачі води з відкритих водойм (рік, озер) і резервуарів. Насоси серії БЦПН можуть працювати в системах автоматичного водопостачання, використовуватися для поливу садів і городів.

Рис.1.8. – Зовнішній вид скважинних насосів HELZ (Харків)

Маслонаповнений електродвигун HELZ виконаний у строгій відповідності з вимогами NEMO Standard і відрізняється високими енергетичними показниками. Спеціальна схема двофазної обмотки двигуна гарантує запуск насосів при напрузі вище 180 в. При виготовленні скважинних насосів HELZ використані сучасні високоякісні матеріали - нержавіюча сталь AISI 304, ацетатна смола, лексан. На відміну від імпортних аналогів, скважинні насоси HELZ комплектуються електричним кабелем повної довжини із вмонтованим пусковим пристроєм і високонадійним заглибним тросом.

Умови експлуатації скважинних насосів HELZ (табл.1.5):

- температура перекачуємої води, від (1) –(+35^o С);

- температура повітря (1) – (+45^o С), тобто в сильні морози насос не експлуатується, якщо він не встановлений в обогріваємій шахті;

- мінералізація перекачуємої води, не більше 1500 г/м³

^- забороняється перекачування горючих, хімічно активних рідин.

Таблиця 1.5

Основні технічні характеристики відцентрових скважинних насосів ВАТ "ХЭЛЗ "Укрэлектромаш" ("Насоси HELZ")

1.3 Дослідження конкуруючих видів побутових електронасосів для артезіанських колодязів

Основними конкурентами для харківських скважинних насосів «Водолій»(«Водомет») та HELZ є вітчизняні скважинні насоси, випускаємі

Сумським заводом гідромашин (м.Суми).

Рис. 1.9. - Насоси заглибні скважинні типу ЭЦВ-6-12(м.Суми)

Насоси типу ЭЦВ призначені для подачі питної води зі шпар загальною мінералізацією не більше 1500 мг/л, pH від 6,5...9,5, з температурою до 25 ^ос, з масовою часткою твердих механічних домішок не більше 0,01%, можуть використовуватися в системах міського, промислового й сільськогосподарського водопостачання, а також для зрошення й зниження рівня ґрунтових вод. Працюють у тривалому режимі від мережі змінного струму.

Насос ЭЦВ являє собою агрегат, що складається з багатоступінчастого відцентрового насоса й заглибного водозаповненого електродвигуна. Приєднання насоса й електродвигуна виконано по міжнародному стандарті NEMA (MG1-18.413 для 6", MG1-18.424 для 8" і 10").

Робочі органи насоса виготовляються зі зносостійких і корозійностійких матеріалів. Конструкція електродвигуна передбачає сприйняття осьових зусиль, що виникають при роботі насоса.

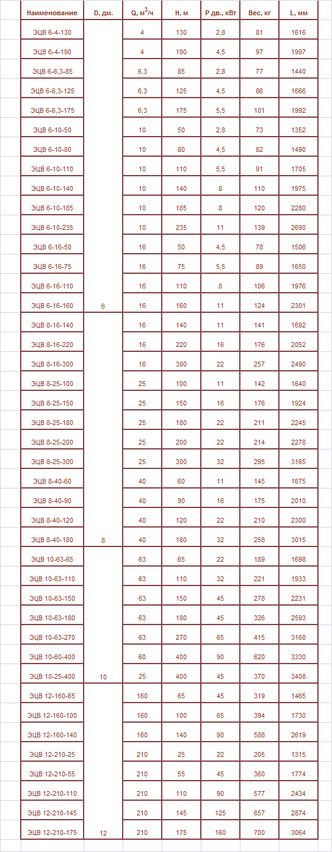

Таблиця 1.6

Основні характеристики скважинних насосів ЕЦВ виробника – конкурента – Сумський завод гідромашин (м.Суми)

Основними субститутами для вітчизняних скважинних насосів є імпортні насоси виробництва Німеччини, Австрії, Італії та інших країн, оскільки проблема водозабезпечення є в кожній країні світу і на скважинні насоси для артезіанських скважин є стійкий попит.

Рис. 1.10. - Скважинні насоси Grundfos SQ, SQE, SPO, SP

Скважинні насоси Grundfos SQ служать для подачі води зі шпар, колодязів, що не містять твердих часток. Основною особливістю насоса є малий діаметр і мала маса, що дозволяє без піднімальних пристосувань, вручну встановити його в шпару розміром 3" (76 мм). Насос виготовлений з нержавіючої сталі (робочі колеса насосів SQ виготовлені з поліаміду). Максимально припустиме втримування піску у воді 50 гр/м3. Істотною перевагою насосів SQ є наявність вбудованої функції плавного пуску й вбудованих захистів: від коливань напруги (насос вимикається при спаданні напруги нижче 165 в и перевищенні 260 в), перевантаження, перегріву й сухого ходу. Скважинні насоси SQ можуть працювати як у вертикальному, так і в горизонтальному положенні. Істотною перевагою насосів SQЕ є система підтримання постійного тиску при змінному потоку прокачуємої води.

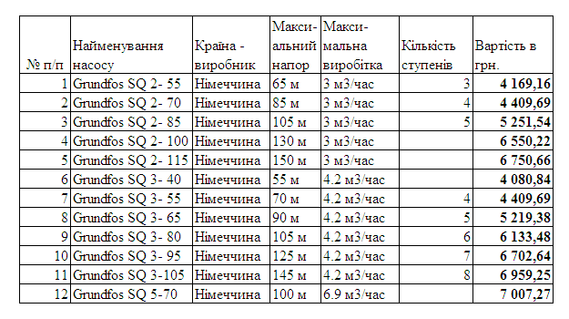

Таблиця 1.7

Характеристики та вартість скважинних побутових насосів Grundfos SQ (товари – субститути)

Заснована в 1977 році італійська фірма Nocchi входить сьогодні в групу Pentair Water. От уже більше 25-ти років компанія займається проектуванням і виробництвом електронасосів для перекачування води, станцій підвищення тиску й установок пожежогасіння.

Іспанська корпорація ESPA - світовий лідер у виробництві насосів. Її розробки, технології й досвід у виробництві насосів переймають багато інших виробників насосного встаткування.

Італійська компанія Pedrollo є загальновизнаним світовим лідером у виробництві побутових насосів і насосного встаткування.

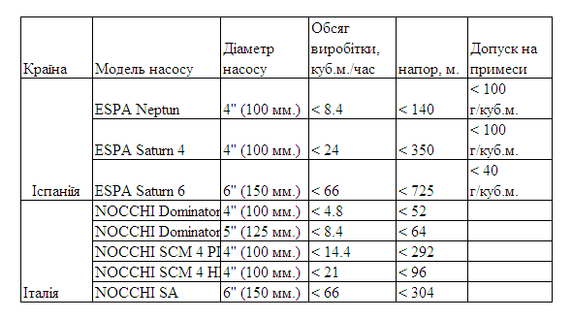

Таблиця 1.8

Характеристики та вартість скважинних побутових насосів Італії та Іспанії (товари-субститути)

Компанія «Mettifogo» (Італія) працює на ринку насосного встаткування більше 25 років, входить у промислову групу компаній «Calpeda» і спеціалізується на виробництві скважинних насосів для подачі питної води з артезіанських шпар діаметром 4" і 6". В 2001 році підприємство одержало сертифікат якості ISO 9001.

Компанія «Mettifogo» випускає широкий модельний ряд скважинних насосів з об'ємною подачею 1-50 м³/год, напором 30-300 м і споживаною потужністю 0, 25-40 кВт. Продукція «Mettifogo» випускається в строгій відповідності з NEMA Standards.

Умови експлуатації скважинних насосів Mettifogo:

Характеристики
