Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Здесь изготовлялись и изделия промышленно-хозяйственного назначения, как, например канализационные трубы для московских улиц.

В течение многих десятилетий гжельцы создавали изумительные по красоте и разнообразию росписи изразцы для оформления печей и каминов. Свыше 500 их образцов хранит теперь в своей коллекции Эрмитаж.

Многие гжельские мастера участвовали создании гончарного промысла и в других местах России.

Полуфаянс Гжели пытались делать ещё в последние годы XVIII века. Завозимые из-за границы предметы из этого материала были настолько дороги, что их могли купить только немногие, но они же невольно толкали гжельцев овладеть технологией их производства.

Полуфаянс уже имел белый, хотя и толстый черепок, и роспись велась не по сырой эмали, как на майоликовых изделиях, а после обжига, по твердому черепку, что значительно облегчало, ускоряло работу и ускоряло брак.

Полуфаянс стал таким же художественным замечательным явлением, как и майолика. Гжельцам удалось получить белую посуду белую, наподобие фаянса в начале XIX века. Добавив в свои глины известь, гжельцы получили материал, названный простым фаянсом или полуфаянсом, и в течение XIX века создавали из него десятки тысяч необходимых предметов быта.

Не сразу гжельцы выработали свой самобытный стиль росписи кобальтом, но постепенно он достиг совершенства именно в полуфаянсе. Синий цвет становится классическим, неотделимым от гжельского полуфаянса. Это был новый живописный изобразительный язык, пришедший на смену контурному рисунку с полихромной раскраской, какая ранее использовалась в майолике. Синяя краска лучше всего соединяется с глазурью, при обжиге даёт меньше брака, излучает сияние, не подвластное времени. В росписи присутствуют и элементы очеловечения, одухотворения вещей.

К середине XIX века Гжель являлась самым крупным поставщиком керамических изделий страны.

Во второй половине XIX века в русском керамическом производстве происходят значительные сдвиги. Лидируют теперь крупные механизированные заводы. Экономичность производства, добротность изделий и умеренность цен давали возможность выиграть борьбу на рынках сбыта.

В 1926 году число работающих в фарфорово-фаянсовой промышленности по Гжельской области составляло 506 человек.

Товарищество Гжель создано в результате объединения шести мелких цехов разных деревень в 1972 году.

В деревне Жирово выпускают керамические камины, В деревнях Трошково и Фенино - гончарную и майоликовую посуду. В деревне Фенино совместно с итальянской фирмой создаётся производство по выпуску изразцов и плитки. В деревне Коломино - Фрязино делают фарфоровые игрушки, а современные производства в д. Турыгино и Бахтеево - главные центры производства художественного фарфора.

Гжельские мастера глубоко и свято хранят традиции своих предков, творчески их развивают и приумножают. В полусказочном мире, создаваемом мастерами - керамистами нынешней Гжели, трудно провести четкую границу между искусством прошлого и настоящего. Не иссякает родник, возникший столетия назад в душе русского народа; пройдя через толщу веков, он по-прежнему остаётся могучей эстетической силой и не теряет своей чистоты. В преемственности традиций народных мастеров, верности им и находится зерно успеха и популярности гжельской керамики в наше время.

История Гжели уходит вглубь веков, и её народному искусству суждена долгая жизнь, сегодня знаменитый народный промысел набирает новые силы. В разные концы планеты улетают синие птицы Гжели, чтобы украшать быт людей, воспитывать чувство прекрасного.

Свойства керамической посуды.

Основными свойствами керами­ческих изделий являются физические и химические. Свойства керамических изделий зависят как от состава применяемых масс, так и от технологических особенностей их производства.

Основными свойствами являются объемная масса, белизна, просвечиваемость, механическая прочность, твердость, пористость, термическая стойкость, скорость распространения звуковых волн, химическая устойчивость.

Объёмная масса фарфора равна 2,25-2,4 г/см³, а фаянса 1,92-1,96г/см³.

Белизна - способность материала отражать падающий на него свет. Особенно важна белизна для фарфоровых изделий. Белизна определяется визуально путем сравнения испытуемого образца с эталоном или с помощью спектрофотометра.

Просвечиваемость характерна для фарфора, который просвечи­вает даже при большой толщине изделия, так как: имеет плотный спекшийся черепок. Фаянсовые изделия не просвечивают, посколь­ку черепок является пористым.

Механическая прочность является одним из важнейших свойств, от которого зависит долговечность изделия. Удельная механическая прочность, т.е. отношение приложенного усилия к единице тол­щины дна, определяется по методу свободного падения стального шарика по дну изделия. У фаянса она более высокая, чем у фарфо­ра. Прочность на удар по методу маятника, наоборот, у фаянсовых изделий ниже, чем у фарфоровых.

Твердость глазурного слоя по минералогический шкале Мооса для фарфора составляет 6,5-7,5, а для фаянса - 5,5-6,5, микротвердость определяется вдавливанием алмазной пирамидки (по Виккерсу). Фарфоровые глазури являются твердыми, майоликовые — мягкими, а фаянсовые относятся к средним.

Пористость определяют методом водопоглощения, которая у фарфора составляет 0,01-0,2 %, а у фаянса - 9-12 %.

Термическая стойкость характеризует способность изделия выдерживать резкие смены температур. Термическая стойкость фар­форовых изделий выше, чем у фаянсовых. Так в соответствии с действующими ГОСТами, глазурь у фарфоровых изделий должна выдерживать перепады температур от 205 до 20 °С, а у фаянсовых - от 145 до

20 °С (для бесцветных глазурей) и от 135 до 20 °С (для цветных глазурей).

Скорость распространения звуковых волн у фарфоровых изделий в 3—4 раза выше, чем у фаянсовых, поэтому при ударе дере­вянной палочкой по краю, фарфоровые изделия издают высокий звук, а фаянсовые — глухой.

Химическая устойчивость глазурей и керамических красок, при.-. меняемых для бытовых фарфоровых и фаянсовых изделий, должна быть высокой, так как при обработке слабыми кислотами и щелоча­ми при обыкновенной температуре или при нагревание до 60—65 °С они не должны разрушаться.

Классификация и ассортимент керамической посуды.

Все керами­ческие товары делят на изделия грубой и тонкой керамики. Изде­лия грубой керамики имеют неоднородную структуру черепка, различаемую невооруженным взглядом, кроме этого черепок имеет естественную окраску от желтых до коричневых тонов.

Для изделий тонкой керамики характерен спекшийся мелкопористый черепок, с однородной, плотной структурой.

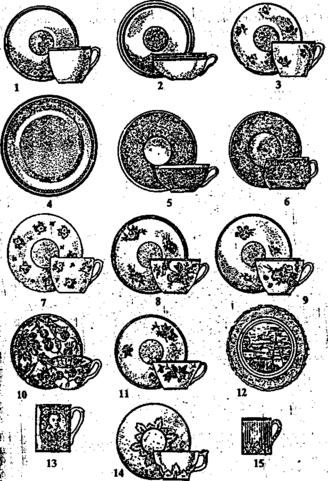

Рис. 1. Основные виды украшений керамических изделий:

1 - отводка; 2 - лента; 3 - трафарет; 4 - штамп; 5 г крытьё сплошное,6 - крытье нисходящие; 7 - печать; 8 - печать с раскраской; 9 - деколькомания; 10 и 11 живопись; 12 и 13 - фото по керамике; 14 и 15 - разделка рельефа.

Изделия тонкой керамики включают две группы:

1- изделия со спекшимся в изломе черепком (твердый фарфор, мягкий, костяной и фриттовый фарфор, тонкокаменные изделия);

2 - изделия с пористым черепком (фаянс, майолика, полуфарфор).

Твердый фарфор характеризуется высокой механической прочностью, химической и термической устойчивостью. Российские заводы вырабатывают в основном фарфоровые изделия из твердого фарфора, который готовят из массы, содержащей 50 % глинистых веществ, 25% полевого шпата и 25 % кварца.

Мягкий фарфор имеет высокую просвечиваемость, но меньшую термическую и механическую прочность. Массы, применяемые в производстве мягкого фарфора, содержат 30 % глинистых матери­алов, 30-36% полевого шпата и 20-45% кварца. Используют мяг­кий фарфор при изготовлении художественных изделий.

Костяной фарфор изготавливают из массы, в состав которой кроме обычных компонентов входит 20-60% костяной золы. Кос­тяной фарфор характеризуется высокой просвечиваемостью, но вместе с тем низкой механической и термической прочностью. Применяется для изготовления сувенирной посуды.

Фриттовый фарфор по своему составу напоминает стекло, так как не содержит глинистых материалов. Этот вид фарфора вследствие недостаточной твердости глазури и трудоемкости технологического процесса для изготовления посуды применяют редко.

Тонкокаменные изделия имеют окраску, зависящую от природных свойств глины (светло-сёрая, кремовая). Эти изделия обладают высокой термической устойчивостью. Изготавливают хи­мическую тонкокаменную посуду, а также кружки, кофейные и чайные сервизы.

Фаянс имеет, белый пористый черепок, водопоглощение которого колеблется в пределах 9—12%. Фаянсовые изделия докрывают легкоплавкой глазурью. В состав фаянсовой массы входят 65% гли­нистых материалов, 30% кварца или кварцевого песка и 2—5% по­левого шпата.

Майолика является разновидностью фаянса, обладает высокой пористостью. Майоликовые изделия обычно покрывают цветной глазурью.

Полуфарфор по своим свойствам занимает среднее положение между фарфором и фаянсом и в основном идет на изготовление изделий санитарно-технического назначения. Полуфарфоровые из­делия дешевле фарфоровых и выше по качеству, чем фаянсовые.

Керамические изделия подразделяются на посуду и художествен­но-декоративные изделия. В свою очередь посуда может быть столо­вого, чайного и кофейного назначения.

Фарфоровые изделия по толщине стенки делят на обыкновен­ные с толщиной стенки 2,5 (чашка) — 4 мм и тонкостенные 1,4 (чашка) — 2,5 мм все остальные.

В зависимости от размера керамические изделия делят на мелкие и крупные.

По форме изделия делят на полые и плоские.

К плоским относятся блюдца, блюда, тарелки, селедочницы и

другие; к полым — бокалы, чашки, кружки, пиалы, чайники, кофейники, сахарницы, кувшины и другие.

В зависимости от наличия глазурного слоя различают фарфоро­вые изделия глазурованные и неглазурованные (бисквитные).

По комплектности изделия бывают штучные и комплектные (сервизы, гарнитуры, наборы). Особенностью изделий, входящих в комплект, является единство декоративного оформления, конструкции и формы.

Фарфоровая посуда.

По назначению ассортимент бытовых фарфоровых изделий делят на столовую, чайную, бытовую посуду и прочую.

Особо выделены художественно-декоративные изделия.

Фарфоровая столовая посуда (см. приложение 1) представлена самыми разнообраз­ными изделиями, как по наименованиям, так и по фасонам и размерам.

Блюда выпускают круглыми и овальными размером 300, 350,400 и 450 мм.

Вазы для супа или компота изготавливаются с крышками разных фасонов емкостью 2000—3500 см³.

Подливочники бывают без поддона и с поддоном (на тарелочке)
ёмкостью от 80 до 400 см³.

Салатники характеризуются разными фасонами (круглые, овальные, четырехугольные) и емкостью 1200-1400 см³, четырехугольные имеют емкость от 120 до 1000 см³.

Селедочницы выпускаются длиной 135 и 250—270 мм.

Тарелки — основной вид столовой посуды. Они бывают глубокими и мелкими, для взрослых и детей. Глубокие тарелки выпускают диаметром 240 и 200 мм и мелкие 240 мм (подставка под глубокую тарелку 240 мм), 200 мм (для вторых блюд), 175 мм (закусочная) и 158 мм (пирожковая). Детские тарелки глубокие и мелкие диаметром 178 мм входят в состав детских наборов. Кроме перечисленных изделий в эту группу входят изделия для специй — горчичницы, солонки, перечницы и хренницы.

Чайная и кофейная посуда (см. приложение 2) весьма разнообразна по фасонам, размерам и декору. Чашки с блюдцами занимают основное место в ассортименте данной группы. Чайные чашки от кофейных, отличаются по емкости. Так кофейные чашки имеют емкость 60, 85 и 100-130см³. Емкость чайных чашек бывает 200—250 см³ (обыкновенные), 260—275 см³ (среднегабаритные), 300—350 см³ (крупногабаритные) и 400 и 500 см³ (подарочные).

Чайники различают заварные (для заварки чая) емкостью 250, 350 - 375, 450, 500 – 700, 735 – 800 см³ и доливные (для кипятка) ёмкостью 1000-1250, 1400 и 3000 см³.

Бокалы выпускаются разных фасонов с блюдцами емкостью 375 - 400, 500 и 600 см³.

Кофейники изготавливают разных фасонов емкостью 500, 750,

1000-1250, 1400 см³.

Кружки вырабатываются с ручкой и без ручки, с утолщенным черепком и специальные курортные плоские с отверстием в ручке. Емкость кружек колеблется от 90 до 500 см³.

Пиалы по форме бывают конические, без ручек емкостью 140-150, 220-250, 350-400 см³.

Характеристики

Список файлов курсовой работы
