5. Розробка мікропрограми

Під створенням мікропрограми мається в виду запис прошивки ПЗП мікропрограм, тобто запрограмувати значення усіх бітів при виконанні кожної команди.

Розряди мікрокоманди керують работой усіх узлів мікропроцесорного приладу: керування блоком обробки даних, блоком виконання команд, приладом приоритетного переривання, трактом даних та усіма остальними приладами.

Мікропрограми розрізняються по длині в залежності від типу команди: для команд типу регистр-регистр достатньо чотирьох тактів, але для команд типу регистр-пам`ять необхідно вже не менше семи мікрокоманд, тому що треба додатково обчислювати адреси операнду та загрузка його із пам`яті.

При виконуванні команд загальними у всіх є мікрокоманди, які реалізують слідуючі функції: формування адреси команди, вибірка команди, декодування команди. Подальші шаги мікропрограм залежать від конкретної команди.

5.1 Команда HER

Ця команда виконує аріфметичний здвиг вліво з нормалізацієй. Вона має формат “регистр-пам`ять” та зписується так:

HER b1, r2, d1

де r2 - адреса ОЗП, де зберігається здвигаєме число й куди буде записан результат операції;

b1 - адреса ЗП, в якому зберігається базове значення кількості здвигаємих розрядів;

d1 - кількість розрядів, на яку буде здвигатись число r1.

Сумарна кількість здвигів визначається підсумовуванням змісту ОЗП b1 і значення d1.

Алгоритм виконування команди представлений на рисунку

5.2 Команда SE

Команда SE - віднімання з нормалізацієй.

Формат команди:

SE r₁, s₂

Алгорітм виконування: по команді SE другий операнд, який знаходится у пам`яті за адресою s₂ (адреса повинна знаходитисьна границі слова), віднімається з першого операнду, й нормалізована разность розміщається на месті першого операнду в регистр r₁.

Блок-схема виконання команди:

ПОЧАТОК

Формування адреси команди

Вибірка

команди

Декодування

Вибірка зміщення

Формування адреси операнду

Выбірка операнду

Виконання команди

КІНЕЦЬ

6. РОЗРАХУНКОВА ЧАСТИНА

Для спроектованої мікро-ЕОМ необхідно провести деякі оцінні розрахунки технічних характеристик. Потрібно визначити споживану потужність усієї мікро-ЕОМ, період проходження тактових імпульсів і час виконання команд описаних раніше.

Розрахуємо приблизну споживану потужність мікро-ЕОМ. Для цього просумуємо потужності всіх пристроїв, що входять до складу даної мікро-ЕОМ, що у свою чергу одержуємо підсумовуванням потужностей мікросхем, що входять до складу цих пристроїв.

Виберемо тактову частоту. Максимальні значення часу затримки поширення сигналів будуть для модуля БОД и ОЗП.

Тзд.р.Бод= Тзд.р.вс2+ 2 * Тзд.р. bp1 + Тзд.р. вр2 = (120 + 2 * 15 + 60) * 10^-9 = 210 нс.

Тзд.р. озу=2Тзд.р. ид7 + Тзд.р. ир2 + Тзд.р. РУ2 =(20 + 45 + 140) * 10^-9 = 205 нс.

Тзд.р. max = mах(Тзд.р. озу, Тзд.р. Бод) == 210 нс. Максимальна тактова частота з урахуванням додаткових затримок :

F = |1 / Тзд.р. mах| = 1 / (210 * 10^-9) | = 4 МГц. Тоді період проходження тактових імпульсів складе :

Т=1/F=1/(4* 10⁶) =250 нс.

Знайдемо время виконання команд. Тому що команда SE виконується 16+1 циклів, то час ее виконання складе :

t_DD = Т * 16 = 4 мкс.

Команда HER виконується за 1+1+16+1=19циклів. Таким чином, час виконання команди HER складає :

Т_hER=Т* 19 =4,75 мкс

7. ВИСНОВОК

У ході виконання курсової роботи була спроектована ЕОМ, що по своїх параметрах є абсурдною з технічної точки зору. Причиною цього є не коректно поставлені технічні вимоги:

• Завищена розрядність пристрою(64-х розрядна шина даних, це занадто багато 4-х розрядних секційних БІС).

• Великий обсяг основної пам'яті, при малій розрядності складових її елементів, що привело до необхідності використання декількох сотен мікросхем.

• Висока споживана потужність ( близько 60 А, при напрузі питання 5 В виходить 350 Вт )

• Не узгодження параметрів за коефіцієнтом розгалуження ( до одного виходу навантажується під несколько сотень входів).

У такий спосіб такая ЕОМ фізично не може функціонувати..

БОД

Схема збереження й видачі признаків

Операційне устройство

Рг. D

Рг. А

ША

ШД

Блок переривань

Пам`ять початкових адрес

обробників переривань

Рг КОП

Пам`ять початкових адрес

Схема управління адресами мікрокоманд

ПЗП мікрокоманд

Рг. мікрокоманд

Схема формування адреси ОЗП

ОЗП

ШУ

Додаток 1

Структурна схема

Додаток 2

Мікропрограма для команди HER

K1804BC2									K1804BУ4			K1804BP2		K1804 BH1			RAM
MI[8..5]	MI[4..1]	MI0	EA	OEY	IEN	OEB	MI[3..0]	RLD		I[12..6]	MI [3..0]		EI		CS	WR / RD
xxxx	xxxx	x	1	1	1	1	1110	1		xxxxxxx	1101		x		0	1
xxxx	xxxx	x	1	1	1	1	1110	1		xxxxxxx	1101		x		1	x
xxxx	xxxx	x	1	1	1	1	1110	1		xxxxxxx	1101		x		0	1
0100	0011	0	1	0	0	0	1110	1		00xxxxx	1101		x		1	x
xxxx	xxxx	x	1	1	1	1	0100	0		xxxxxxx	1101		x		0	1
1000	0100	x	x	0	0	0	1000	1		0010000	1101		x		1	x
xxxx	xxxx	x	1	1	1	1	1110	1		xxxxxxx	1101		x		1	x
xxxx	xxxx	x	1	1	1	1	1110	1		xxxxxxx	1101		x		1	x
xxxx	xxxx	x	x	x	x	x	0010	1		xxxxxxx	1101		x		1	x

Мікропрограма для команди SE

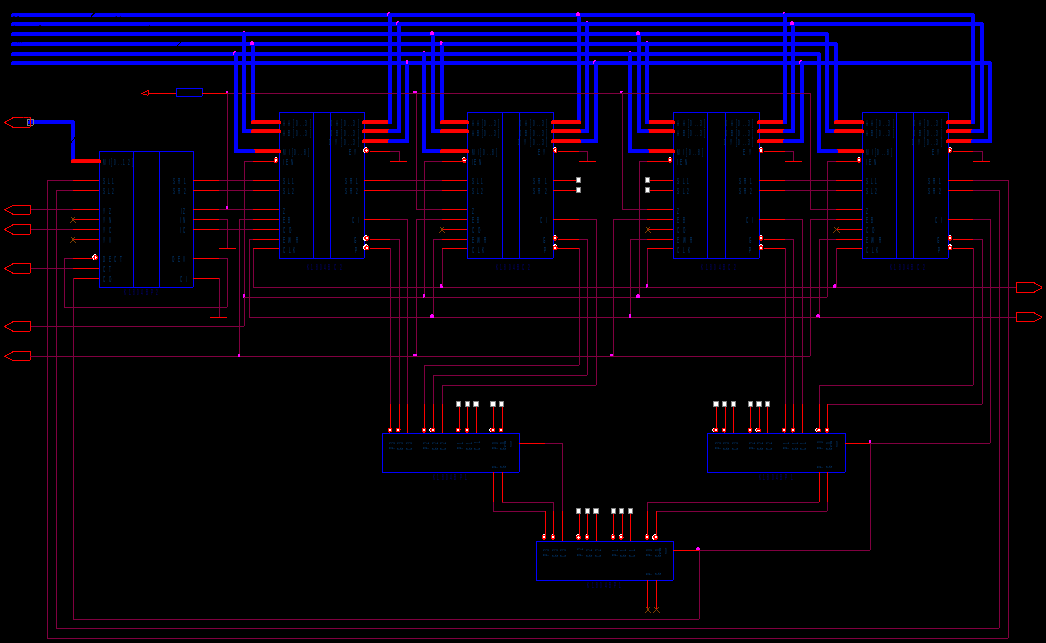

Додаток 3. БОД
