Текст из файла (страница 2)

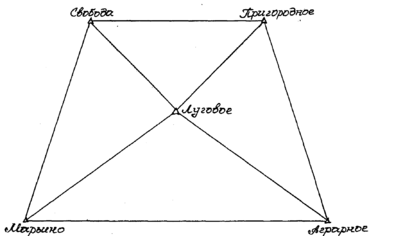

Рис.3. Рабочая схема (углы приведенные)

Таблица 5

Приведение направлений к центрам пунктов

№ №п.п.	Название направлений		Измеренные направления (М)		Поправки за приведения					Приведенныенаправления
					с		r	(с+r)	(с+r)-(с+r)0
1	Аграрное	0º00'00''49º20'53''325º08'58''		-1,1''-1,4''0,0''		4,0''─-0,5''	2,9''-1,4''-0,5''	0''-4,3''-3,4''	0º00'00''49º20'49''325º08'55''
	Луговое Пригородное Марьино
2	Марьино	0º00'00''81º10'17''109º53'48''		───		-2,3''-3,6''-4,4''	-2,3''-3,6''-4,4''	0''-1,3''-2,1''	0º00'00''81º10'16''109º53'46''
	Свобода Луговое Аграрное
3	Свобода	0º00'00''30º33'34''69º59'12''		───		─-2,3''-2,2''	─-2,3''-2,2''	0''-2,3''-2,2''	0º00'00''30º33'32''69º59'10''
	Пригородное Луговое Марьино
4	Луговое	0º00'00''89º27'38''205º53'02''265º16'56''		-0,1''-4,2''1,6''2,3''		─-7,7''-2,3''-2,6''	-0,1''-11,9''-0,7''-0,3''	0''-11,8''-0,6''-0,2''	0º00'00''89º27'26''205º53'01''265º16'56''
	Пригородное Аграрное Марьино Свобода
5	Пригородное	0º00'00''41º11'30''95º54'38''		1,8''0,6''-1,0''		-1,7''2,5''-1,9''	0,1''3,1''-2,9''	0''3,0''-3,0''	0º00'00''41º11'33''95º54'35''
	Аграрное Луговое Свобода

Вычислить приведенные направления по формуле

M = M +(с + r) + (с + r)0

По данным табл.5 на вторую рабочую схему триангуляции вписать приведенные направления и по ним вычислить приведенные углы.

Вычислить по приведенным углам и выписать в каждом треугольнике сумму углов, невязку W1 и сравнить её с допустимой

По формуле Ферерро вычислить СКО измеренного угла по невязкам Wi в треугольниках:

,

где N- число треугольников.

1.2 Уравнивание триангуляции 2-го разряда

1.2.1 Исходные данные

По результатам предварительных вычислений (см. таблицу 5) и исходным данным (см. таблицу 1) выполнить уравнение сети (см. таблицу 3).

Уравнение триангуляции 2-го разряда обычно производят упрощенным коррелатным способом, как более простым для вычислений, но дающим достаточно надежные результаты.

1.2.2 Порядок вычислений

1.2.2.1. В ведомость уравновешивания (таблица 6) со второй рабочей схемы (см. рисунок 3) выписываем углы (графа 3) в том же порядке, как и в предварительном решении треугольников.

1.2.2.2. Составляем условные уравнения и вычисляем первичные поправки: их первые части (i)I' - (за условие фигур) и вторые - (i)I1' (за условие горизонта). Первые части первичных поправок (i)I вычисляем по формуле:

,

где WR- невязка R - го треугольника.

AR , BR , CR - внутренние углы R-треугольника.

Т.е. в каждом треугольнике получают поправку на угол как одну треть невязки за условие фигуры с противоположным знаком.

Таблица 6

Уравновешивание углов и окончательное решение треугольников

1.2.2.3. Вычисляем предварительно исправленные углы при центральном пункте «Луговое».

1.2.2.4. Полученные углы выписываем в отдельную таблицу (таблица 7); подсчитываем их сумму и вычисляем невязку W за условие горизонта по формуле:

(12)

где CR - углы при центральном пункте «Луговое».

Для предложенной схемы триангуляции WR|=3|+6|+9|+12|-360˚

Значение WR| не должно превышать величины:

(13)

где n- число центральных углов CR( число треугольников)

Если WR ≤ WДОП, то вычислить вторые части первичных поправок промежуточных (при центральном пункте) углов по формуле:

(С)'II=─Wr/N (14)

которые с округлением до 1'' записать в таблицу 7 и графу 5 таблицы 6.

1.2.2.5. Чтобы не нарушить ранее выполненных условий фигур, в каждый из связывающих углов треугольника также вводим поправки в размере половины поправки за условие «горизонта» в промежуточный угол при центральной точке, но с противоположным знаком.

Аналогично определяются вторые поправки для остальных треугольников.

Таблица 7

1.2.2.6. Находим первичные поправки (I)΄ (графа 6. таблица 6), как сумму первых и вторых поправок: (i)΄= (i)΄||+ (i)΄||

1.2.2.7. Вычисляем предварительно исправленные углы, введя в них первичные поправки (i)΄ и записываем их в графу 7.

1.2.2.8. Для определения вторичных поправок (за условие полюса) выписать в таблицу 8 lg первично исправленных углов, при этом в левую часть (графы 1,2) выписывают углы А (1,4,7,10), в правую часть (графы 4,5) - углы В (2,5,8,11).

1.2.2.9. По шестизначным таблицам (или на калькуляторе) выбираем логарифмы синусов углов (бв+ба) при увеличении угла на I".

1.2.2.10. Подсчитываем сумму логарифмов синусов углов в каждой графе ∑1 , ∑2, вычисляем невязку за условие полюса W n =∑1+∑2 и сравниваем ее с допустимой.
