Осложнения при прохождении отложений люлинворской свиты связаны с тем, что люлинворские глины могут испытывать пластическую деформацию в сторону наименьшего сопротивления, в результате чего может происходить сужение вплоть до полного перекрытия сечения ствола бурящейся скважины. В связи с этим требуется решать основную проблему – укрепление стенок скважины. Для бурения под кондуктор предусматривается использовать остаток раствора, оставшийся от бурения предыдущей скважины, и свежеприготовленный раствор из бентонитового глинопорошка, обработанный химическими реагентами.

Кондуктор диаметром 245мм должен спускаться на глубину не менее 50м ниже ММП т. е на 400м. Учитывая вероятные осложнения при дальнейшем углублении скважины кондуктор спускается на глубину 750м. Цементируется до устья.

При бурении под эксплуатационную колонну основные проблемы, которые требуется решать, следующие: предупреждение нефтегазопроявлений, предупреждение прихвата бурильного инструмента при прохождении через проницаемые пласты и обеспечение максимально возможной степени сохранения коллекторских свойств продуктивных пластов. Эксплуатационная колонна диаметром 146мм спускается на проектную глубину и цементируется до уровня , на 100м выше башмака кондуктора. Глубины скважин колеблются от 2000-3000 м в зависимости от назначения скважин. Максимальный отход забоя 1000м.

Расчитаем индексы давления по следующей формуле из [ 1 ]:

.

Результаты расчёта сведём в таблицу 5.

Таблица 5

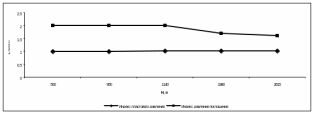

По результатам расчёта построим график 1

4 Оборудование устья скважины

Выбор колонной головки:

Р_у=Р_пл- gL

Р_у=25,7*10⁶-840*9,8*2615=4,1 МПа

Выбирается колонная головка ОКК1-14-245-168.

Предлагается выбрать схему обвязки ПВО применяемую на данной площади.

Рис. 1 Схема обвязки противовыбросового оборудования.

1-Впомогательный пульт; 2-станция гидравлического управления; 3-разъемный желоб; 4-фланцевая катушка; 5-универсальный превентор; 6-плашечный превентор; 7-манометр с запорным и разрядным устройствами и разделителем сред; 8-задвижка с ручным управлением; 9-регулируемый дроссель с ручным управлением; 10-отбойная камера с разрядным устройством; 11-сепаратор; 12-задвижка с гидравлическим управлением; 13-устьевая крестовина; 14-обратный клапан; 15-фланец; 16-пульт управления гидроприводным дросселем; I-блок дросселирования; II-в систему сжигания газа; III-в систему очистки; IV-прямой сброс; V-линия дросселирования; VI-устье скважины; VII-линия глушения; VIII-к буровым насосам; IX-к насосным установкам или прямой сброс; X-блок глушения.

5 Технологическая оснастка обсадной колонны

Кондуктор комплектуется трубами отечественного производства с резьбой ОТТМ. На нижней трубе устанавливается башмак БК-245, на следующей трубе устанавливается дроссельный обратный клапан ЦКОД 245-2 без шара. Центраторы ЦЦ-4-245/295 устанавливаются через 50 метров по длине кондуктора.

Эксплуатационная колонна комплектуется трубами с резьбой ОТТМ. Низ эксплуатационной колонны оснащается следующими технологическими элементами (снизу вверх): башмак БК-146; перфорированный патрубок обратный клапан ЦКОД-146 без шара, пакера ПГПМ-146-1; спиральные (турбулизирующие) жесткие центраторы ЦСЖ-146, центрирующие пружинные фонари, устанавливаются в интервале интенсивного набора параметров кривизны с целью надежного центрирования эксплуатационной колонны и соответственно качественного цементирования интервала скважины выше пакера ПГПМ-146-1.

По мнению автора применеие пружинных фонарей не всегда оправдано.Следует применять (на ответственных участках) центраторы с изменяемой геометрией. Несмотря на их высокую стоимость качество крепления при их использовании значительно увеличивается.

Таблица 6

6 Подготовка ствола к спуску и спуск обсадных колонн

1 .Запрещается приступать к спуску обсадных колонн в скважину, осложненную поглощением бурового раствора, флюидопроявлениями, осыпями и обвалами, затяжками и посадками бурильной колонны.

2.Для предотвращения осложнений в процессе спуска кондуктора ствол скважины шаблонируется КНБК, которой закончили бурение под кондуктор. Перед спуском кондуктора скважина промывается в течение двух циклов.

3.По достижении бурением проектной глубины производится промывка скважины в течение двух циклов. Аналогично производится промывка после заключительного каротажа.

При осложнениях ствола (посадки инструмента, наличие уступов, сужений и т.п.), а также в случае простоев или продолжительности каротажа более 12ч. производится проработка ствола скважины КНБК, использовавшиеся при последнем долблении. Скорость проработки в интервалах осложнений не более 100-120м/час. Максимальная скорость спуска инструмента с промывкой не более 4м/с. При подъеме КНБК обеспечивается постоянный долив.

4.Спуск обсадной колонны осуществляется в соответствии со следующими требованиями:

• спуск осуществляется на клиновых захватах, соответствующих размеру и массе обсадной колонны;

• резьбовые соединения докрепляются машинными ключами с моментомером.

• скорость спуска эксплуатационной колонны в интервале до кровли покурской свиты не должна превышать 1,0 м/с, ниже 0,4 м/с

• промежуточную промывку ствола в неосложненной скважине производят с глубины 1000 м через каждые 300 м спуска обсадных труб;

промежуточную промывку при возникновении осложнений (посадки, затяжки и т.п.) проводят, начиная с интервала возникновения осложнения через каждые последующие 200м спущенных труб; для предотвращения прихвата при заполнении и промывках следует колонну держать в подвешенном состоянии и периодически расхаживать; циркуляцию восстанавливают одним насосом; продолжительность промывки на конечной глубине должна быть не менее одного цикла; давление на устье при промывке не должно вызывать гидроразрыва пород и поглощения; в случае обнаружения поглощения переходят на промывку насосом со сниженной подачей; при потере циркуляции колонну поднимают до глубины, на которой проводилась предыдущая промывка и восстанавливают циркуляцию при минимальной подаче. При возобновлении спуска повторное использование ранее извлеченных из скважины обсадных труб запрещается.

Спуск обсадных колонн проводятся по плану, составленному буровым предприятием и утвержденному в установленном порядке. К плану прилагаются данные для расчета колонны, коэффициенты запаса прочности колонны, результаты расчета колонны, а также акт о готовности буровой установки к спуску колонны. Особое внимание должно уделяться подготовке ствола скважины перед спуском эксплуатационной колонны с пакером (при необходимости проводятся работы по шаблонированию или проработке ствола скважины при заданных параметрах бурового раствора). Место установки пакера в стволе скважины указывается геологической службой бурового предприятия на основании данных геофизических исследований скважины. Не допускается установка пакера в зонах каверн.

При спуске обсадной колонны с пакером рекомендуется производить профилактические промывки скважины при обязательном применении фильтра, устанавливаемого под рабочей трубой. При появлении посадок обсадной колонны необходимо снижать скорость спуска обсадной колонны при прохождении пакером интервала ствола скважины, склонных к сужению, чтобы предотвратить гидроразрыв пластов. Не следует допускать при спуске обсадной колонны с пакером посадок ее на величину, превышающую 15% от веса спущенной колонны в вертикальном стволе и 30% - в наклонном. При превышении спуск колонны необходимо прекратить и скважину промыть до устранения посадок. По окончании спуска обсадной колонны скважина промывается до выравнивания параметров бурового раствора.

7 Расчёт обсадной колонны

Основными расчётами обсадных колонн, являются расчёты на наружное и внутреннее избыточное давление и расчёт на растяжение.

Исходные данные для расчёта эксплуатационной колонны.

Таблица 7

Расчёт на внутреннее давление действующее на колонну.

Определим давление на устье при условии, что скважина заполнена пластовой жидкостью:

.

Определим давление опрессовки на забое:

.
