Эти долота наиболее широко используют при бурении неф­тяных скважин, а также ме­сторождений твердых полез­ных ископаемых и для целей гражданского строительства. Впервые эти долота были при­менены в 1920 г. В настоящее время бурение 95 % объема проходки нефтяных скважин осуществляется шарошечными долотами.

Шарошки долота снаб­жены фрезерованными зуб­цами, выполненными из тела шарошки, или вставками кар­бида вольфрама. Долота с фрезерованными зубцами используют при бурении мяг­ких пород, а штыревые до­лота—средних и твердых гор­ных пород..

Существуют три типа ша­рошечных долот:

1) двухшарошечные долота, изготовляемые в настоящее время только с фрезерованными зубцами, что ограничивает их применение для мягких пород;

2) трехшарошечные долота, которые изготовляют как с фре­зерованными зубцами, так и с вставками из карбида вольфрама (рис. 4.1); изложенное ниже, в основном, относится к трехша-рошечным долотам;

3) четырехшарошечное долото, которое изготовляют только с фрезерованными зубцами и используют в настоящее время для скважин большого диаметра, т. е. 660,4 мм и более.

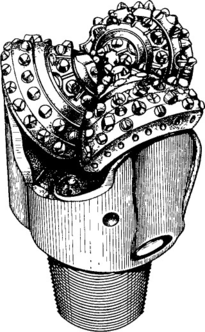

Рис 4 1 Штыревое долото со встав­ками из карбида вольфрам

ТРЕХШАРОШЕЧНОЕ ДОЛОТО

В трехшарошечном долоте применяют три режущих ша­рошки, каждая из которых укреплена на лапе на соответствую­щем подшипниковом узле. На рис. 4.2 и 4.3 приведены эле­менты долот с фрезерованными зубьями и со вставками из кар­бида соответственно.

Трехшарошечное долото состоит из трех одинаковых по раз­меру шарошек и трех идентичных лап (рис. 4.4). Три лапы сва­рены вместе и образуют цилиндрическую секцию, которая имеет резьбу для присоединения к бурильной колонне. В каж­дой лапе выполнено отверстие (для циркуляции раствора), диаметр которого может изменяться путем установки насадок раз­личных диаметров (см. рис. 4.3). Насадки используют, чтобы создать сужение для получения высокой скорости истечения жидкости и эффективной очистки ствола скважины. Раствор, прокачиваемый через бурильную колонну, проходит через три насадки и в каждую насадку поступает треть потока (если все насадки одинакового диаметра).

Конструкция шарошечного долота зависит от типа и твердо­сти породы, а также от диаметра скважины, которую следует пробурить. Твердость породы определяет тип и состав мате­риала, используемого для изготовления режущих элементов. Применяемая сталь имеет высокое содержание никеля и, кроме того, упрочняется добавлением молибдена.

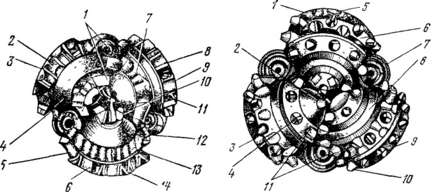

Рис. 4 2. Элементы долота с фрезе­рованными зубцами

/, 7 — вершина и ocнование зубца 2 — зу­бец; 3, 6, 8 — шарошки Л' 2, 1 и 3 со­ответственно, 4—межвенцовая расточка, 5 — выемка между зубцами 9 — промывочная канавка 10 —копьевидная вер­шина; //, 14— калибрующие поверхности периферийных зубцов с режущими кром­ками соответственно L и T- образной формы, 12— тыльная сторона шарошки с твердым покрытом 13-направляющая поверхность шарошки.

Рис. 4.3 Элементы долота со встав­ками из карбида вольфрама:

/, 3, 9 — шарошки № 2, 1 и 3 соответст­венно, 2 — штыри с пикообразной рабочей головкой, 4 — удлиненные штыри с пико­образной рабочей головкой; 5 — плоские твердосплавные вставки; 6 — шаг (перемен­ный) между твердосплавными вставками; 7 — отверстие насадки; 8 — межвенцовая расточка (канавка); 10 — штыри с пико­образной рабочей головкой калибрующего венца шарошки, // — штыри внутреннего венца шарошки.

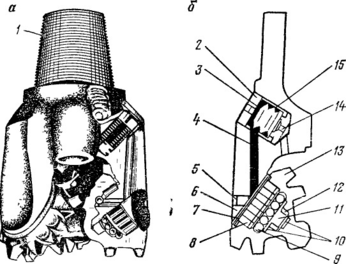

Рнс 4. 4 Долото с герметизированной опорой:

а — общий вид, б — лапа, / — ниппель, 2 — приварная крышка (пробка); 3 — смазка, 4 — канал для смазки, 5 — приварной замковый палец; 6 — козырек лапы, 7 — сальни­ковое уплотнение подшипников, 8 — наружный роликовый подшипник; 9 — шариковый подшипник, 10— концевой опорный подшипник, 11— цапфа; 12 — втулка цапфы, 13 — шарошка, 14 — уравнительное отверстие, 15 — диафрагменный компенсатор (сильфон)

Особенности конструкции

Конструкция долота определяется свойствами породы и диа­метром скважины. Лапы и цапфы идентичны, но форма и рас­пределение резцов на шарошках различны [2]. Конструкция до­лота обеспечивает равномерную нагруженность трех лап.

При проектировании и изготовлении трехшарошечных долот Для мягких и твердых пород обычно учитывают следующие факторы: угол наклона цапфы; величину смещения, форму зуб­цов; тип подшипников и взаимосвязь между зубцами и подшип­никами.

Угол наклона цапфы. Цапфа долота представляет собой опорную поверхность, несущую нагрузку, и состоит из подшип­ников (см. рис. 4.4). Угол наклона цапфы определяется как угол, образованный линией, перпендикулярной к оси цапфы, и осью долота. На рис. 4.5 показан разрез лапы трехшарошеч-ного долота. Угол 6 определяет угол наклона цапфы.

Угол наклона цапфы непосредственно влияет на размеры шарошки. Увеличение угла наклона цапфы ведет к уменьше­нию угла основного конуса шарошки, что, в свою очередь, от­ражается на размерах долота. На рис. 4.6 показано, как умень­шаются размеры шарошки, если угол наклона цапфы увеличи­вается от 0 до 45°. Чем меньше угол наклона цапфы, тем больше калибрующе-фрезерующее действие трех конических шарошек [1]. По мере возрастания угла цапфы (начиная с нуля) форма шарошек должна быть такой (см. рис. 4.6), чтобы исключить их зацепление друг с другом. Следовательно, угол наклона цапфы влияет на размеры и форму шарошки.

Оптимальные углы наклона цапфы шарошечных долот для мягких и твердых пород составляют 33 и 36° соответственно.

Рис. 4.5. Схема определения угла наклона цапфы:

/ — ось долота; 2 — ось цапфы; 3 — цапфа

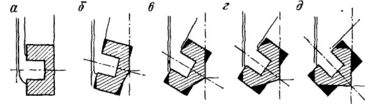

Рис. 4.6. Влияние угла наклона цапфы на раз­меры шарошки:

а б, в, г, д — угол наклона цапфы 0, 15, 30, 36 и 45° соответственно Темным показаны части, которые удаля­ются

Рис. 4.7. Конструкции шарошек: а — перекатывающейся шарошки; 6 — для чягмэй породы; в — со смещением осей ша­рошки относительно оси долота, I — ось ша­рошки и опоры подшипников; 2 — ось долота* 3 — вершина; 4 — угол конуса шарошки; 5 -т вершина внутреннего угла; 6 — вершина угла периферийного конуса шарошки; 7,8 — угол соответственно периферийного и внутреннего конусов шарошки; 9 — смещение; 10 — ось цапфы; //—вершина угла смещения; 12 — угол смещения.

Рис. 4.8. Схема расположения зубцов соседних шарошек.

Смещение оси шарошки. Смещение осей шарошек определя­ется как горизонтальное расстояние между осью долота и вер­тикальной плоскостью, проходящей через цапфу [3]. Влияние смещения оси и конструкции шарошки на разрушение породы показано на рис. 4.7. Шарошка, приведенная на рис. 4.7, а, имеет вершину в центре вращения долота и движется по кругу с центром у вершины. Такая схема определяет чистое качение. Шарошка с двумя основными углами, ни один из которых не имеет вершины в центре вращения долота, представлена на рис. 4.7, б. В этом случае коническая поверхность периферий­ного ряда вращается вокруг своей теоретической вершины, а внутренняя коническая поверхность шарошки — вокруг соб­ственной вершины. Так как шарошка вращается вокруг цен­тральной оси долота, то она проскальзывает при вращении, срезая породу.

Практикой установлено, что мягкие породы эффективно разрушаются за счет дробяще-скалывающего действия. Этот эффект усиливается вследствие смещения осевых линий шаро­шек от центра вращения долота (рис. 4.7, в). Величина сме­щения осей зависит от крепости породы. Для мягких пород трехшарошечное долото изготовляют с большим смещением, чтобы шарошки проскальзывали во время качения по забою скважины. Твердые породы характеризуются хрупкостью, вы­сокой прочностью и эффективно разрушаются за счет дробяще-скалывающего действия. Долото испытывает значительную осе­вую нагрузку, чтобы преодолеть прочность породы на сжатие непосредственно под зубцом и разрушить ее. Для твердой по­роды срезывающие усилия не требуются и, следовательно, сме­щение осей отсутствует.

Для пород средней твердости угол смещения осей может со­ставлять 2°.

Зубцы. Длина и геометрия зубцов непосредственно связана с прочностью разрушаемой горной породы, высота ограничи­вается размером шарошки и конструкцией подшипников.

При конструировании учитывают следующие факторы.

1. Расположение зубцов на шарошке и их взаимное распо­ложение на соседних шарошках, которые определяются проч­ностью зубца, его высотой и значением угла при вершине [3]. Взаимное расположение зубца соседних шарошек (рис. 4.8) обеспечивает их зацепление для очистки и, в свою очередь, эф­фективное бурение.

2. Форму и длину зубцов, которые определяются характе­ристиками разбуриваемой горной породы. Длинные, острые и расположенные с большим шагом зубцы используют для буре­ния мягких пластичных пород. В мягких породах применяют более длинные зубцы, что позволяет получить значительный объем породы. Большое расстояние между зубцами способст­вует легкому удалению обломков породы и самоочищению до­лота. Угол при вершине зубца долота для мягких пород изме­няется от 39 до 42°.

Для твердых пород зубцы изготовляют короче, они имеют меньший угол заострения и расположены более часто, чтобы выдерживать высокие сжимающие нагрузки, необходимые для разрушения. В этом случае зубцы не проникают в породу, а осуществляют ее разрыв за счет приложения высоких сжи­мающихся нагрузок.

Долото для пород средней твердости имеет небольшое число зубцов и средние углы при вершине 43—45° [2]. Угол при вер­шине зубцов долота для твердых пород составляет 45—50°.

3. Типы зубцов. Зубцы трехшарошечного долота могут быть фрезерованного или вставного типа. Фрезерованные зубцы вы­резаются из корпуса шарошки (см. рис. 4.2), одна сторона зубца имеет твердую поверхность, покрытую твердосплавным материалом типа карбида вольфрама, чтобы обеспечить само­затачивающее действие. Так как неармированная сторона из­нашивается, то она имеет острую кромку. Значительная долго­вечность зубца достигается путем покрытия карбидом вольфрама одной стороны полностью, а противоположной — ча­стично [2]. Такая конструкция уменьшает износ зубца.

Рис. 4 9. Виды вставок для различных пород:

а — для мягких, б — для мягких и средней твердости, в —для средних и твердых; г — для твердых

Рис. 4 10 Схема подшипника типа ро­лик — шарик — ролик:
