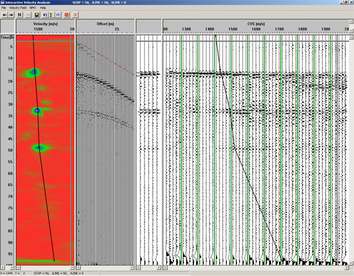

Рис. 11. Пикирование скоростей с целью подавления кратных волн.
Результат суммирования с выбранными скоростям представлен на рис. 12.

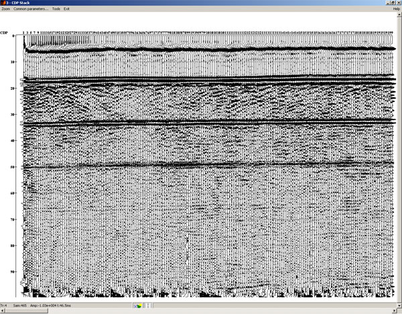

Рис. 12. Временной разрез с подавлением кратных волн.
3. Суммирование с усилением кратных волн
В качестве иллюстрации возможностей работы со спектром скоростей проведём суммирование с усилением кратных волн. Соответствующее пикирование показано на рис. 13.
Рис. 13. Пикирование скоростей с целью усиления кратных волн.
Результат суммирования с выбранными скоростям представлен на рис. 14.

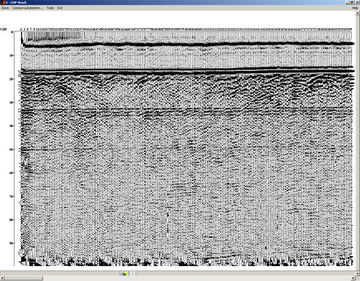

Рис. 14. Временной разрез с усилением кратных волн.
4. Суммирование с заданными интервалами скоростей
В возможности суммирования также входит проведение суммирования с заданными интервалами постоянных скоростей. Выбор соответствующих интервалов и скоростей может быть произведён после визуального анализа картины спектра скоростей. Зададим интервалы постоянных скоростей – 1,5 км/с для времён 0-30 мс.;1,7 км/с для времён 30-100 мс. (Рис. 15).
Рис. 15. Задание интервалов с постоянной скоростью суммирования.
Результат суммирования представлен на рис. 16.

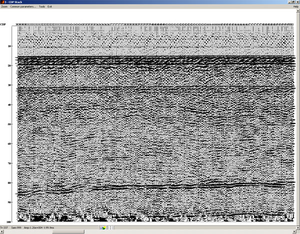

Рис. 16. Временной разрез с интервалами постоянства скорости суммирования.
При таком выборе скоростей заметно выделение нижней границы примерно на 80 мс.
IV. Заключение
Спектр скоростей является мощным современным инструментом для обработки сейсмической информации, требующий значительных вычислительных способностей. С его применением и варьированием значений скоростей возможно значительное улучшение временного разреза – выделение нужных границ, ослабление волн-помех.
Обрабатывающая система RadExPro предоставляет прекрасные возможности для реализации данного этапа обработки.
V. Список литературы
-
Сейсморазведка. Справочник геофизика / Под ред. И.И. Гурвича, В.П. Номоконова. — М.: “Недра”, 1981. — 464с.
-
Сейсморазведка. Учебное пособие / Гайнанов В. Г. — М.: Издательство МГУ, 2005. — 149 с.
-
Анализ данных сейсморазведки. Учебное пособие для студентов вузов / Бондарев В. И., Крылатков С. М. — Екатеринбург.: Издательство УГГГА, 2002. — 212с.
