Технологическая схема установки по подготовке сточных вод закрытого типа на принципе отстоя

Подготовка сточных вод, основанная на принципе флотации, осуществляется в резервуаре-флотаторе . Флотация — это процесс извлечения из жидкости мельчайших дисперсных частиц с помощью всплывающих в жидкости газовых пузырьков. В резервуаре-флотаторе пузырьки газа образуются во флотационной зоне 5 за счет выделения растворенного газа из газонасыщенной сточной воды в результате снижения давления при поступлении ее в эту зону. Давление насыщения воды газом — 0,3—0,6 МПа; количество выделенного газа из воды — 25 л/м³. Газонасыщенная вода через патрубок ввода 1 вводится в нижнюю часть флотационной зоны с помощью перфорированного распределителя. Сточная вода поднимается во флотационной зоне со скоростью, обеспечивающей длительность пребывания воды во флотационной зоне около 20 мин. Выделяющиеся пузырьки газа, поднимаясь зверх, встречают на своем пути дисперсные частицы, распределенные в воде. Дисперсные частицы, которые плохо смачиваются водой (капельки нефти), захватываются пузырьками и флотируются на по-зерхность, образуя там слой пены. Уловленная нефть собирается в юльцевой желоб 4 для сбора нефти и выводится через патрубок 2. Вода из флотационной зоны 5 перетекает в отстойную зону 6, расположенную в кольцевом пространстве между корпусом 3 резервуара и флотационной зоной, где медленно опускается вниз. Дисперсные частицы, которые хорошо смачиваются водой, не захватываются пузырьками газа во флотационной зоне, а под действием силы тяжести осаждаются вниз во флотационной и отстойной зонах, откуда осадок выводится через соответствующие перфорированные трубы и патрубки 9 и 10. Очищенная вода выводится через кольцевой перфорированный коллектор и патрубок 8. Резервуар-флотатор герметизирован, поэтому выделяющийся из воды газ выводится сверху резервуара через патрубок 7. Содержание примесей (мг/л) в сточной воде, поступающей в резервуар-флотатор на очистку, должно быть: нефти — 300, механических примесей — до 300. Остаточное содержание в очищенной воде, выходящей из резервуара-флотатора, составляет (мг/л): нефти — 4—30, механических примесей — 10—30.

Электрофлотация — это флотация газом, образовавшимся в результате электролиза. При электролизе воды образуются пузырьки кислорода и водорода. Преимущество электрофлотации по сравнению с газовой флотацией — возможность получения при электролизе тонкодиспергированных пузырьков газа до 16 _*10⁷ шт/(м²_*мин), что приводит к быстрому осветлению нефтесодержащей воды. Сущность электрофлотационного способа очистки сточных вод включается в следующем. В технологической емкости устанавливают электроды и пропускают постоянный электрический ток. В результате электролиза на электродах выделяются газовые пузырьки, которые поднимаются вверх, пронизывая слой обрабатываемой нефтесодержащей воды. При движении в сточной воде пузырьки сталкиваются с дисперсными частицами, взвешенными в воде, прилипают к ним и флотируют их. Таким образом, дисперсные частицы собираются в верхней части сосуда в виде пены, которую удаляют с помощью скребкового транспортера. Очищенная вода выводится через патрубок, расположенный внизу аппарата. На процесс очистки сточных вод методом электрофлотации существенное влияние оказывает расположение электродов. Рекомендуется располагать один электрод в нижней части аппарата так, чтобы он по возможности закрывал все дно. Это необходимо для того, чтобы пузырьки, выделяющиеся при электролизе на этом электроде, пронизывали весь объем обрабатываемой воды и обеспечивали флотацию дисперсных частиц. Второй электрод закрепляют в вертикальном положении, так чтобы он не препятствовал флотации дисперсных частиц. Электроды выполняют в виде пластин, решеток, можно использовать подвижные электроды с целью регулирования расстояния. между ними. Для повышения эффективности процессов флотации и электрофлотации в обрабатываемую сточную воду вводят химические реагенты, которые по механизму действия на дисперсные частицы подразделяются на две группы: коагулянты и флокулянты. Коагулянты — это электролиты, добавление которых в сточную воду приводит к объединению мельчайших дисперсных частиц в достаточно крупные соединения с последующим их осаждением. Механизм действия такого коагулянта, как сернокислый алюминий, заключается в следующем. При растворении сернокислого алюминия происходит его гидролиз:

Аl₂(SO₄)₃ « 2AI³⁺ + 3SO₄^2-,

Аl³⁺ + ЗН₂О « Аl (ОН)з + ЗН+.

Образующаяся при этом гидроокись алюминия представляет собой хлопьевидный студенистый осадок, который, оседая, увлекает за собой дисперсные частицы (нефть и механические примеси). Так как этот процесс проходит активно в щелочной среде, то одновременно с коагулянтом добавляют аммиачную воду или известковое молоко (получаемое гашением извести). Кроме сернокислого алюминия, коагулянтами также являются хлорное железо, железный купорос. Флокулянты - это высокомолекулярные водорастворимые полиэлектролиты. Механизм их действия заключается в том, что длинные цепи молекул полиэлектролита адсорбируются своими активными центрами (гидрофильными группами) на поверхности дисперсных частиц, что приводит к хлопьеобразованию (флокуляции). В отличие от коагуляции при флокуляции дисперсные частицы не контактируют друг с другом, а разделены мостиком из молекулярной цепи флокулянта. В качестве флокулянта используется водорастворимый полимер полиакриламид (ПАА). Эффективность коагулянтов и флокулянтов существенно возрастает при их совместном применении в процессе очистки сточных вод. При этом дозировка флокулянтов в десятки или даже в сотни раз меньше, чем коагулянтов.

3.2 Пути совершенствования технологии закачки воды в пласт

На многих многопластовых месторождениях Арланского УДНГ и на одну нагнетательную скважину приходится более двух уже вскрытых (перфорированных) эксплуатационных объектов. Это делалось для поддержания пластового давления (объемов закачки воды) при ограничении капитальных вложений на строительство новых нагнетательных скважин. Известно, что совместная закачка воды в несколько пластов, неоднородных по проницаемости, приводит к быстрому обводнению залежей, низкому охвату их воздействием и образованию водяных блокад отдельных невыработанных зон. При этом ускоренное продвижение фронта вытеснения нефти водой по высокопроницаемым пластам приводит к прорывам воды к забоям добывающих скважин и как следствие возрастают объем попутно добываемой воды и затраты на ее нагнетание. Это в лучшем случае приводит к повышению себестоимости добычи нефти, а в худшем случае - выводу обводненной скважины из эксплуатации вместе с потерей неосвоенных запасов нефти, оставшихся в низкопроницаемых пластах. Практика совместной закачки воды в несколько пластов приводит также к потере информации о фактических закачках воды в каждый из пластов. Противоречие «экономических соображений» и охраны недр при выборе эксплуатационных объектов уже сейчас можно урегулировать, если использовать технологию одновременно - раздельной закачки воды в несколько эксплуатационных объектов через одну скважину. Данная технология является частью технологии одновременно раздельной разработки нескольких эксплуатационных объектов, предложенной НИИ «УралГеоТех» и НИИ «Башнефть». Главной отличительной особенностью данной технологии являются: поочередный спуск секций пластов, проверка герметичности пакера (снизу и сверху) для каждой последующей секции, соответствующей интервалу, на который нужно и можно создавать дифференцированную репрессию. Это позволит предупредить перетоки как между выбранными интервалами – пластами через пакер в момент закачки (при различных репрессиях для разных интервалов), так и через колонну труб в момент остановки, несмотря даже на существенное различие в пластовых давлениях, а также гарантировать надежное извлечение многопакерной установки из скважины для ревизии или ремонта. Данная технология позволяет исследовать отдельно каждый из выделенных интервалов и устанавливать для них оптимальное значение репрессии с учетом существующих ограничений. Для реализации технологии используется скважинная установка, состоящая из колонны труб с несколькими пакерами, количество которых совпадает с количеством секций, причем каждая секция включает, по меньшей мере, одну скважинную камеру с клапаном, регулирующим поток. При этом один или несколько пакеров сверху оснащены разъединителем колонны труб без или с термокомпенсатором, или отдельным телескопическим соединением для раздельного спуска и извлечения каждой секции из скважины, а также снятия напряжения колонны труб. На рис.1 приведена схема компоновки для закачки воды по трем эксплуатационным объектам (изолированным пластам). В правилах разработки нефтяных и газонефтяных месторождений под эксплуатационным объектом понимают «продуктивный пласт, часть пласта или группу пластов, выделенных для разработки самостоятельной сеткой скважин» не исключающей ее совмещения с другими объектами, но имеющих индивидуальную систему воздействия, обеспечивающую дифференцированное управление фильтрационными потоками (полем пластовых давлений)». Если через одну нагнетательную скважину воздействуют на два неоднородных и гидравлически изолированных пласта двумя различными репрессиями, а со стороны добывающих скважин на те же пласты также создают совершенно независимые значения депрессий, то эти пласты следует рассматривать как отдельные эксплуатационные объекты разработки.

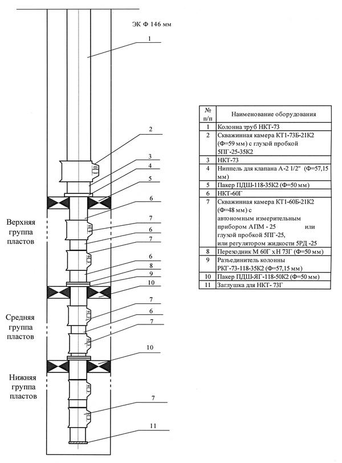

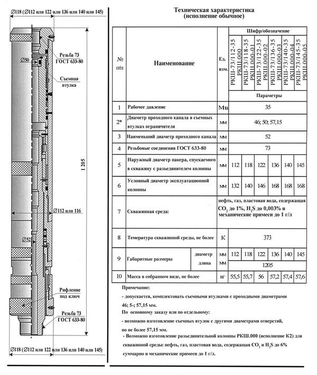

Рис. 7 Схема подземной компоновки ОРЗ нагнетательной скважины

И наоборот, если при совместной эксплуатации нескольких пластов некоторые из этих пластов вообще не охвачены воздействием, например из-за низкой проницаемости или из-за невозможности создать на них предельный градиент давления, то вряд ли их можно относить к эксплуатационным объектам, так как в этом случае они ничем не отличаются от неперфорированных пластов. Самостоятельная сетка скважин на уровне каждого объекта нужна исключительно для обеспечения оптимального поля пластовых давлений, адаптированного к конкретным геолого-технологическим условиям выделенного объекта. При технологии одновременно раздельной разработки нескольких объектов это возможно обеспечить с помощью совмещенной для них сеткой скважин. В настоящее время проведена работа для нагнетательных скважин с четырьмя изолированными интервалами пластов, но существует принципиальная и техническая возможность значительно увеличить количество таких интервалов (объектов). Успешное внедрение данной технологии возможно на нагнетательных скважинах, имеющих открытый ствол до продуктивных пластов, что позволяет изменять режимы закачки воды в каждый из интервалов (пласт) путем смены регулирующих клапанов или штуцеров с помощью канатной техники и специальных инструментов. При использовании данной технологии можно контролировать закачку воды в каждый объект и оптимально регулировать процессы разработки – дифференцированно воздействовать на отдельные пласты за счет оперативного (сменой устьевого регуляторов или забойных регуляторов в соответствующих секциях) изменения режимов каждого из пластов скважины в широком диапазоне, что в конечном итоге позволит увеличить коэффициент нефтеотдачи. Данная технология позволяет оптимизировать репрессии, изменять направления фильтрации, производить нестационарное заводнение даже в зимний период. Таким образом, на многопластовых месторождениях необходимо проводить широкомасштабное внедрение технологии ОРРНЭО с целью обеспечения дифференцированного воздействия на различные эксплуатационные объекты (интервалы и/или участки пласта). В настоящее время проведена работа для нагнетательных скважин с четырьмя изолированными интервалами пластов, но существует принципиальная и техническая возможность значительно увеличить количество таких интервалов (объектов). Диаметр колонны труб и типоразмеры регулирующего клапана для каждой секции выбирают с помощью программного комплекса Уральского филиала НИИ «Башкиргаз» SANDOR в зависимости от геолого-промысловых характеристик соответствующих им эксплуатационных объектов. Каждую последующую секцию спускают на колонне технологических труб, а верхнюю секцию - на колонне фондовых труб. Специализированное оборудование для реализации технологии ОРРНЭО разрабатывает ООО НТП «Нефтегазтехника» г. Уфа. Остановимся подробнее на отдельных разработках. Разъединитель колонны типа РКГ, РКМ, РКШ. Разъединитель колонны предназначен для отсоединения (гидравлическим воздействием – РКГ или механически РКМ, РКШ) и последующего соединения (автоматически - гидравлическим или механическим воздействием) колонны НКТ с установленным в скважине пакером, а также для компенсации изменения длины колонны НКТ при термобарических условиях (рис.8) Пакер типа ПДШ. Главное преимущество данного пакера - повышение его герметичности, а также надежности извлечения из скважины. При этом сокращается количество спуско-подъемных операций и аварий при эксплуатации многопакерной установки. Пакер включает сверху якорь, срабатывающий как от трубного, так и от забойного давления, что повышает надежность пакера как при посадке, так и при его эксплуатации. Также пакер имеет снизу заякоривающее устройство «конус – плашек», освобождающееся как от натяга (8 – 12 тн) колонны труб, так и без натяга, путем перемещения (механическим или гидравлическим путем) скользящей втулки в стволе, не срезая при этом срезных винтов плашкодержателя.
