Текст из файла (страница 6)

Бурильщик обязан внимательно следить за показаниями контрольно – измерительных приборов и циркуляцией промывочной жидкости и быстро реагировать.

Наиболее характерными для вращательного бурения являются следующие виды аварий.

Обрыв бурильных труб и развёртывание их при бурении; падение части колонны в скважину при спуско - подъёмных операциях. Во время каждого подъёма систематически осматривают бурильную колонну и своевременно выбраковывать дефекты и износы; учитывать продолжительность работы труб; применять бурильные трубы с диаметром наиболее близким к диаметру скважин; правильно отрабатывать бурильные трубы, чтобы износ был равномерным по всей длине колонны; следить за состоянием резьбовых соединений, свинчивать до отказа; принадлежности для спуско – подъёмных операций содержать в постоянной исправности.

Развинчивание и оставление в скважине колонкового снаряда; прихваты и стяжки при извлечении из скважины. Не оставлять на забое без подачи промывочной жидкости в скважину; при внезапном прекращении циркуляции промывочной жидкости приподнимать снаряд над забоем на 1.5 – 3 м; содержать в чистоте забой скважины; соответствие промывочной жидкости; в конце каждого рейса перед подъёмом снаряда нужно периодически производить специальную очистку скважины снарядом, состоящим из короткой колонковой трубы и длинной шламовой трубы.

Оставление в скважине породоразрушающих инструментов, разрушение алмазосодержащей матрицы, прожог коронки. Нужно очищать забой перед спуском снаряда; соблюдать оптимальные осевые нагрузки на породоразрушающий инструмент; тщательно осматривать коронку перед каждым её спуском в скважину; включать в состав расширитель или соблюдать очерёдность работы коронками в соответствии с их диаметрами; снижать вибрации снаряда; при бурении по сильнотрещиноватым породам снижать осевую нагрузку и частоту вращения снаряда; контролировать процесс промывки; с повышением давления промывочной жидкости снижать осевую нагрузку; резьбовые соединения должны быть герметичны; при подклинивании керна прекратить бурение и поднять снаряд на поверхность;

Попадание в скважину мелких инструментов или посторонних предметов. Нужно закрывать во время бурения устье скважины металлическим диском с отверстием для бурильных труб, а после извлечения снаряда из скважины деревянной пробкой;

Для ликвидации аварий используют разного рода аварийные инструменты: ловильные метчики, ловильный колокол, ловители ЛОМ-50 и ЛОГ-50, гладкие и граненые пики, труболовки, труборезы, труборезы-труболовы, магнитные ловушки и т.д. и т.п.

8.Организация водоснабжения, энергоснабжения,приготовления промывочной жидкости

• Водоснабжение

Проектом предусматривается близкое расположение воды относительно проектируемой скважины. Вода будет закачиваться при помощи насоса.

• Энергоснабжение

Проектом предусматривается энергоснабжение от Госэнергосети.

• Приготовление промывочной жидкости

Для приготовления промывочной жидкости в нашем случае будем использовать глинопорошок. Качество глинопорошков и глинистых растворов из них зависит от технических условий. Все глинопорошки поставляются в бумажных мешках массой по 40 кг; мешки маркируются, каждая партия глинопорошка должна иметь паспорт с указанием даты изготовления и качественных показателей глинопорошка.

Будем использовать глинопорошок для приготовления промывочной жидкости со следующими качественными показателями:

• Вязкость-22 с

• Плотность-1.21 г/см³

• Водоотдача-14 см³ /30 мин

• Толщина корки не более 2 мм

• Стабильность –0.01 г/см³

• Содержание песка-3%

[Справочник инженера по бурению геологоразведочных скважин, часть 2, стр.111]

Для приготовления промывочной жидкости будем использовать глиномешалку МГ2-4.

9.Охрана природы

Пользователи недр имеют право и обязаны пользоваться недрами в соответствии с целями, для которых они предоставлены. Геологоразведочные работы необходимо проводить методами и способами, исключающими неоправданные потери полезных ископаемых и снижение их качества, а извлекаемые из недр горные породы и полезные ископаемые размещать так, чтобы исключить их влияние на окружающую среду. Важно ликвидировать в установленном порядке скважины, не подлежащие использованию.

При производстве буровых работ загрязнение окружающей среды может привести к снижению продуктивности почв ухудшению качества подземных и поверхностных вод.

• причины, негативно влияющие на окружающую среду, следующие:

• неправильная прокладка дорог и размещение буровых установок

• неправильная планировка буровых площадок

• нерациональное использование земельных участков под буровые установки

• несоблюдение существующих правил и требований

С целью уменьшения повреждений земельных угодий и снижения негативных воздействий, геологоразведочные организации должны ежегодно разрабатывать планы-графики перемещения буровых установок с учётов времени посевов и уборки сельскохозяйственных культур.

Подъездные дороги и буровые площадки по возможности необходимо располагать на малопродуктивных землях, а размеры их должны быть минимальными.

Охранные мероприятия в процессе бурения должны быть следующими:

• конструкция скважины должна обеспечивать изоляцию подземных вод от поверхностных и грунтовых вод;

• промывочные жидкости и химические реагенты, применяемые для промывки, должны исключать загрязнение подземных вод и подбираться в соответствии с санитарными нормами;

• слив использованного промывочного раствора и химических реагентов в открытые водные бассейны и непосредственно на почву должен быть запрещён;

• все использованные жидкости и химические реагенты должны вывозиться в специальные места захоронения;

Во избежание загрязнения подземных вод по окончании бурения, скважина должна быть ликвидирована, если она не будет использоваться в дальнейшем, как эксплуатационная.

По окончанию работ должна быть проведена рекультивация – комплекс мероприятий по восстановлению земельных отводов, нарушенных производственной деятельностью, для дальнейшего землеиспользования.

Оборудование и железобетонные покрытия демонтируют и вывозят, остатки дизельного топлива и моторного масла сжигают, глинистый раствор вывозят, а нарушенный почвенно-растительный покров покрывают дерном и почвенным слоем.

Проводят биологическую рекультивацию – комплекс мероприятий по восстановлению плодородия нарушенных земель, их озеленению и возвращению в сельскохозяйственное и лесное использование.

10.Специальный вопрос: Бурение снарядами ССК.

Применение съемных керноприемников позволяет увеличить производительность бурения в 1,5 – 2 раза по сравнению с обычным алмазным бурением за счет сокращения времени спуско-подъемных операций и возможности вести бурение на большую глубину при высокой частоте вращения инструмента. При этом снижается расход алмазов и увеличивается выход керна благодаря лучшей центрации бурильной колонны и колонкового набора в скважине, а также наличия сигнализатора самозаклинивания керна. Высокие технико-экономические характеристики бурения достигаются при использовании алмазных коронок улучшенного качества, обеспечивающих проходку за рейс не менее 30 метров. Однако при разведке ряда месторождений эффективность применения ССК подтверждается и при меньшей проходке за рейс, благодаря резкому повышению качества получаемого керна.

Комплексы технических средств со съемным керноприемником применяются при бурении скважин на твердые полезные ископаемые диаметром 46, 59 и 76 мм, глубиной 1000 – 1200 м в монолитных, слаботрещиноватых и трещиноватых породах VII –X категорий по буримости.

Комплексы КССК-76 используются в менее твердых породах V – IX категорий по буримости и рассчитаны на бурение до 1200, 2000 и 3000 метров.

Ввиду специфики технологии бурения со съемными керноприемниками в комплекс ССК входят следующий специальный инструмент и устройства: технологический инструмент (бурильные трубы, алмазные коронки, колонковые наборы); спуско-подъемный инструмент (овершот для подъема и спуска керноприемника, специальные наголовники для серийных полуавтоматических элеваторов, трубодержатель, лебедка для подъема керноприемника); вспомогательный инструмент (ключи, подставка, воронка); аварийный инструмент (труборез, труболовка, ерш для извлечения троса, пика ловильная).

Гидравлическое сопротивление промывочной жидкости при использовании бурильной колонны ССК возрастает, поэтому при бурении необходимо применять насосы с коробками передачи без сливных кранов, что обеспечивает подачу промывочной жидкости при требуемых малых расходах, но со значительным давлением.

11.Расчёт потребного количества буровых установок

Для расчётов потребного количества буровых установок применяем следующие формулы:

• Общий объём работ Q:

Q=L•n ,

где L-глубина типовой скважины

n-количество скважин

• Плановая месячная производительность П_пл:

П_пл=103•Q•K ∕ N•n

где K-коэффициент планового увеличения производительности. Принимается

равным 1.1.

N-общие затраты времени на бурение скважины

n-количество скважин

• Количество необходимых станков n_c:

n_c=Q ∕ П_пл•t•η

где t-заданные сроки работ, месяцев

η-коэффициент, учитывающий дополнительные затраты времени на

монтажные-демонтажные работы, перевозки, плановый ремонт и

сопутствующие бурению работы. Принимается равным 0.8.

[5, стр.27]

Q=515•26=13390 м

N=0.04•7+0.36•223+0.30•70+0.36•30+0.30•80+0.30•35+0.42•70=

= 176,36 ст.-смен

П_пл=103•13390•1.1∕ 176.36•26=330.85 м

n_c=13390 ∕ 330.85•10•0.8=5.05=6 станков

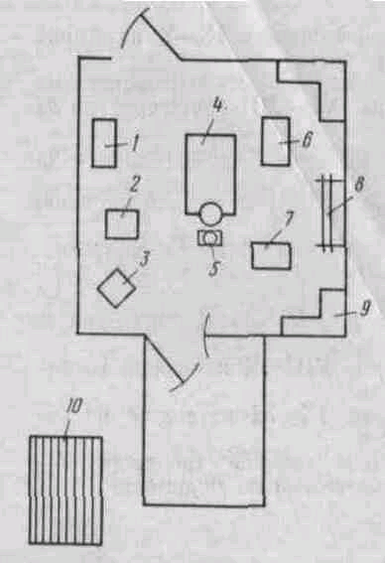

Схема расположения оборудования и инструмента при бурении комплексом ССК-59

1-магнитная станция 2-пульт управления 3-лебёдка для съёмного керноприёмника 4-буровой станок 5-трубодержатель 6-буровой насос 7-подставка для свеч 8-стеллаж для съёмных керноприёмников 9-верстак 10-склад инструмента

Литература

1. Б.И.Воздвиженский ,,Колонковое бурение” ,Москва ,,Недра” 1982

2. К.Ф.Паус ,,Буровые промывочные жидкости”, Москва ,,Недра” 1967

3. C.Ю.Жуховицкий ,,Промывочные жидкости в бурении”, Москва ,,Недра” 1976

4. Б.И.Воздвиженский ,,Разведочное бурение” ,Москва ,,Недра” 1979

5. Спиридонов Б.И. ,,Разведочное бурение’’ Методические указания, Томск,издательство ТПУ,1991

6. А.С.Волков, Б.П.Долгов ,,Вращательное бурение разведочных скважин”, Москва, ,,Недра” 1988

7. А.В.Марамзин ,, Бурение геологоразведочных скважин на твёрдые полезные ископаемые”, Ленинград ,,Недра” 1969

8. ,,Буровой инструмент для геологоразведочных скважин” Справочник, Москва ,,Недра”1990

9. А.А.Гребенюк ,,Технология получения керна”, Москва,, Недра” 1973

10. ,,Технология и техника разведочного бурения”, Москва,,Недра” 1983

11. Справочник инженера по бурению геологоразведочных скважин, в двух частях, Москва, ,,Недра”, 1984
