Если рассматривать пример сейсмограмм (разрез карбонатных пород перекрытых песчаными), то на сейсмограммах с 24 каналами четко видно, что после возбуждения упругой волны (этот момент регистрирует первый сейсмоприемник, t= 0) на восьми других каналах по первым вступлениям регистрируется прямая волна (упругая волна, пришедшая к сейсмоприемникам по первому слою). Форма волны хорошо сохраняется на всех каналах. Начиная с десятого сейсмоприемника, на сейсмограмме в первых вступлениях регистрируется упругая волна, преломленная на первой границе. Эта волна обгоняет прямую, т.к. скорость в среде ниже преломляющей границы значительно выше, чем в первом слое. Первой преломляющей границей является уровень грунтовых вод. Скорость преломленной волны в полностью водонасыщенных песчаных отложениях составляет ~ 1400- 1600 м/с. На 21—24 каналах в первых вступлениях регистрируется волна, преломленная на кровле карбонатных отложений. Скорость ниже второй преломляющей границы ~ 3000-4000 м/с. По значениям , снятым с сейсмограмм, строят годографы прямой и преломленных упругих волн.

Для повышения достоверности получаемых результатов в сейсморазведке применяют системы наблюдений с перекрытием (один и тот же участок преломляющей границы изучают несколько раз). При применении методики первых вступлений часто бывает достаточно использовать систему однократного перекрытия (систему встречных годографов). Примеры таких годографов (прямого Г₁и встречного Г₂) приведены на рис. 11, а.

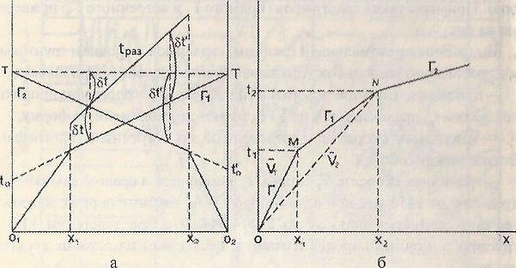

Рис. 11. Построение разностного годографа (а) определение средней скорости в верхнем слое (б)

Выделение преломляющей границы, связанной с уровнем фунтовых вод, достаточно уверенно осуществляется по следующим признакам:

• при горизонтальной поверхности наблюдений годографы продольной волны tр, преломленной на УГВ, имеют прямолинейную форму;

• кажущиеся скорости, определенные по встречным годографам, близки между собой;

• граничная скорость V_r - волны t изменяется в сравнительно узких пределах: от 1450 м/с при залегании УГВ на глубине первых метров в песчано-глинистых породах до 2500—2700 м/с при залегании УГВ в крупнообломочных породах (гравии и песчанике) на глубине десятки метров.

Чем сильнее возрастают скорости упругих волн на какой-либо границе, тем проще она выделяется по сейсмическим данным.

Одним из приближенных способов определения глубины до преломляющей границы является способ средних пластовых скоростей с использованием параметра .

Ошибка в определении глубин этим способом обычно не превышает 10%, даже при слабой контрастности сред.

Для определения глубины до преломляющей границы необходимо знать:

— V_r — скорость распространения упругой волны, проходящей вдоль
преломляющей границы;

— V — среднюю скорость упругих волн в горных породах, перекрывающих преломляющую границу;

— параметр t₀ - значение времени на ПВ.

При использовании встречной системы наблюдений граничную скорость определяют по методике разностного годографа. Разностный годограф строят на участке перекрытия встречных годографов следующим образом: измеряют отрезок t от прямой ТТ, соединяющей взаимные точки годографов, до годографа Г₂ и откладывают этот отрезок вверх от другого годографа Г₁ в той же координате X и т.д. В результате получают точки, соответствующие разностному годографу tраз (см рис. 11, а).

По разностному годографу определяют граничную скорость V_r:

где — скорость, вычисленная по наклону разностного годографа.

Значение средней скорости в горных породах, перекрывающих преломляющую границу, обычно определяют по результатам сейсмокаротажа. Приближенная величина может быть получена по годографам первых вступлений. Средняя скорость до первой преломляющей границы принимается равной скорости прямой волны — годограф Г1 (рис. 11, б). Для определения средней скорости в слоях, перекрывающих вторую преломляющую границу, поступают следующим образом; из пункта возбуждения упругих колебаний 0 проводят прямую ON через точку пересечения N годографов Г₁ и Г₂, соответствующих первой и второй преломляющим границам. Средняя скорость до интересующей нас границы определяют по угловому коэффициенту прямой ON и т.д.

Значения t₀ могут быть определены путем построения линии t₀ на участке перекрытия встречных годографов либо по одиночному годографу. В этом случае годограф преломленной волны, соответствующий изучаемой границе, продолжают до пересечения с осью времен и ордината, отсекаемая им, принимается за t₀ (см. рис. 11,а).

Глубину залегания к-й преломляющей границы Нк определяют по формуле:

,

где - средняя скорость упругих волн в слоях, перекрывающих к -ю преломляющую границу;

- граничная скорость вдоль к-й границы;

- значение t₀ для к-й границы.

Таким образом расстояние между сейсмоприемниками составит 5 метров при длине расстановки 115 м. Работы будут выполнятся по встречной системе наблюдений с вертикальным возбуждением колебаний и вертикальными сейсмоприёмниками.

Заключение

В результате выполнения курсового проекта было произведено:

• формулирование целей и задач проектируемых работ;

• построение рабочей разведочной модели объекта работ, был определен тип МПВ, его характерные особенности, сложность гидрогеологических условий, степень изученности и перспективы для дальнейших разведочных работ участка;

• определен состав и качество необходимой гидрогеологической, геоэкологической и другой информации, нужной для решения всех поставленных задач на стадии «Оценка месторождения»;

• установлены и обоснованы основные направления выполнения работ на стадии «Оценка месторождения», уточнены положения и размеры участка для дальнейших оценочных и разведочных работ;

• определены состав и объёмы предстоящих гидрогеологических, геоэкологических и других исследований, обоснован оптимальный комплекс гидрогеологических и других исследований;

• обоснование проекта опытно-фильтрационных работ (ОФР), другие виды работ рассмотрены в постановочном плане (без размещение, соображения по методике их проведения).

В главе 3 был произведен анализ геолого-гидрогеологических условий района работ и обоснована рабочая гипотеза. Был выбран участок для дальнейших исследований. В главе 6 определили состав и качество необходимой гидрогеологической информации. В 7 главе обосновали виды и объемы проектируемых работ. Методика выполнения была рассмотрена в главе 8, для следующих видов работ: ОФР, оценка экологического состояния территории при наличии на нем поселка и животноводческой фермы и методика проведения геофизических исследований.
