Равномерная подача в пределах заданного давления на забой достигается механизированной подачей. При этом должны быть выполнены следующие основные требования.

Скорость подачи инструмента должна устанавливаться автоматически в соответствии с крепостью проходимых пород и степенью износа долота.

Скорость подачи должна плавно регулироваться в широких пределах — от нескольких десятков метров в 1 ч при бурении в мягких до нескольких сантиметров в крепких породах.

При остановке гидравлического забойного двигателя и при значительных перегрузках бурового двигателя должен быть предусмотрен реверс системы — подъем долота с забоя.

Автомат должен быть прост и надежен в эксплуатации.

Все известные системы устройств для подачи долота (УПД)

можно подразделить на следующие основные группы:

автоматы подачи, работающие в зависимости от выделяемой на бурение мощности;

автоматы подачи, работающие в зависимости от натяжения талевого каната (нагрузки на долото);

регуляторы подачи, осуществляющие равномерную по­дачу инструмента (регуляторы отличаются от автоматов подачи в основном тем, что у них отсутствует реверс бурильной колонны);

стабилизаторы веса, осуществляющие подачу инструмента при постоянстве заданной осевой нагрузки на долото.

Устройства для подачи долота (УПД). Известен ряд конструкций УПД. В качестве примера рассмотрим автоматический регулятор типа РПДЭ-3 (регулятор подачи электрический). Этот регулятор предназначен для поддержания режимов бурения нефтяных и газовых скважин гидравлическими забойными двигателями и ротором (при бурении электробуром широкое применение получил автоматический регулятор типа БАР).

РПДЭ-3 обеспечивает:

а) поддержание заданной осевой нагрузки на долото; нагрузка задается бурильщиком с пульта управления;

б) поддержание постоянной скорости подъема или подачи бурильной колонны; скорость задается бурильщиком с пульта управления.

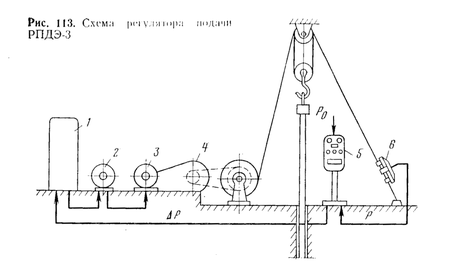

Схема РПДЭ-3 показана на рис.3. Осевая нагрузка на долото измеряется с помощью электрического датчика 6 и передается на пульт управления 5, где сравнивается с величиной Ро, задаваемой бурильщиком. Разность сигналов АР поступает на усилители, установленные в станции управления 1. Усилители действуют на обмотку возбуждения мотор-генератора 2, вращаемого асинхронным электродвигателем, питающимся от системы электроснабжения буровой, Генератор 2 питает дви­гатель постоянного тока 3, установленный на приводе редуктора 4 и соединенный через цепную передачу муфты с подъемным валом лебедки.

Режим поддержания заданного значения скорости подачи (или подъема) бурильной колонны можно применять для проработки скважины, аварийного подъема бурильного инструмента при отказе главного привода и т . п.

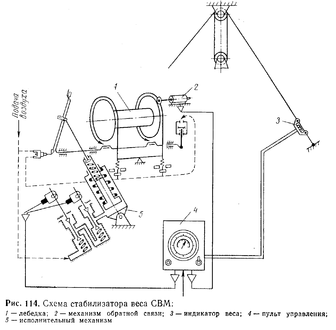

Автоматическое поддержание заданной осевой нагрузки на долото может осуществляться при помощи стабилизаторов веса. В настоящее время на промыслах используются стабилизаторы веса типа СВМ (конструкция ВНИИБТ). СВМ можно устанавливать на буровых лебедках при наличии пневмосистемы с давлением воздуха 0,6—0,9 МПа. СВМ (рис.4) состоит из исполнительного пневматического поршневого механизма, соединяемого с рукояткой ленточного тормоза буровой лебедки; пульта управления с электроконтактным манометром и рукоятками для установки осевой нагрузки на долото и подачи инструмента за один импульс; механизма обратной связи, соединяемого с барабаном лебедки с помощью фрикционного ролика; соединительного электрического кабеля. Перед включением СВМ в работу по шкале прибора на пульте управления задается осевая нагрузка на долото, которую необходимо поддерживать в про­цессе бурения. СВМ осуществляет импульсную подачу бурильной колонны, прерывая или возобновляя ее в процессе бурения, если фактическая нагрузка на долото отличается от заданной на величину более чем на ± 3 кН по гидравлическому индикатору веса. При необходимости бурильщик может в любой момент затормозить лебедку простым нажатием на тормозную рукоятку и тем самым вывести СВМ из действия.

Стабилизаторы веса полностью не решают вопросов автоматизации, но зато позволяют в значительной мере облегчить труд бурильщика.

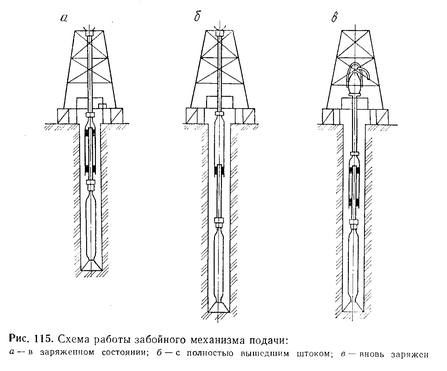

Забойные устройства подачи долота. Проблема автоматизации глубокого бурения может быть разрешена также переносом регулирующего и исполнительного механизмов на забой. Над созданием забойных УПД в настоящее время усиленно работают у нас и за рубежом. Забойные УПД должны обеспечивать регулирование параметров режима бурения и сделать его мало зависящим от сил трения, что особенно важно при проходке глубоких и искривленных скважин. Простейший регулятор такого типа — забойный механизм подачи ЗМП, представляющий собой гидравлический поршневой механизм. Схема работы ЗМП показана на рис.5.

Во время рейса с ЗМП осевая нагрузка остается постоянной. Если нагрузку необходимо изменить, нужно либо изменить длину УБТ, либо применить ЗМП с другим сечением поршня.

ЗМП можно использовать при бурении скважины, начиная с глубины 50 м, т. е. с момента, когда в скважину под ротор можно спустить турбобур с долотом и навинченным сверху ЗМП. Это особенно важно в тех случаях, когда бурят в крепких породах и с самого начала необходимо создавать большие осевые нагрузки

3.Разработка параметров режима бурения.

Режимно-технологические карты. После завершения обработки материалов по пробуренным опорно-технологическим скважинам составляется типовая режимно-технологическая карта для бурения на данной площади.

Режимно-технологические карты, как правило, состоят из четырех частей: 1) режимной; 2) инструктивной; 3) оперативного графика; 4) общей части.

Режимная часть карты включает для каждого стратиграфического горизонта оптимальный режим бурения. В инструктивной части даются рекомендации по предотвращению возможных осложнений и наиболее эффективные меры по борьбе с ними. В режимной и инструктивной частях карты указываются пути увеличения механической скорости проходки скважины. Чтобы буровая бригада в процессе проходки скважины могла определять, как успешно осуществляется процесс бурения, строится оперативный график, в котором отражаются ожидаемая механическая скорость проходки и предполагаемые затраты времени на все операции по интервалам бурения. В общей части карты приводятся организационно-технические мероприятия, обеспечивающие предусмотренную в предыдущих частях карты технологию бурения и ожидаемые показатели проходки скважин.

Особенности режима бурения роторным способом. Тип долота должны выбирать в соответствии с «Комплексной методикой классификации горных пород геологического разреза, разделения его на характерные пачки пород и выбора рациональных типов и конструкций шарошечных долот для эффективного разбуривания нефтяных и газовых месторождений» (РД 39-2-52 — 78, М., ВНИИБТ, 1980).

При выборе режима бурения долотами серий ГНУ и ГАУ нужно учитывать следующее: верхнему уровню осевых нагру­зок на долото соответствует нижний уровень частот вращения и наоборот; в пластичных, вязких глинистых, а также слабо сцементированных малоабразивных песчано-глинистых и песча­ных породах целесообразно бурить при близких к максималь­ным частотам вращения и пониженных осевых нагрузках на долото; в песчаных и других абразивных породах, а также тре­щиноватых и обломочных целесообразно снижать частоту враще­ния ротора во избежание повышенного износа и разрушения во­оружения, герметизирующих элементов опор шарошек, козырь­ков и спинок лап.

Режим бурения, особенно долотами с твердосплавным во­оружением и герметизированными опорами, должен выбираться таким, чтобы не допускалось вибраций бурильной колонны.

Частота вращения ротора должна отличаться от критиче­ской частоты вращения п_кр, при которой совпадают поперечные и продольные колебания бурильной колонны. Критические частоты вращения (с точностью до ±15%) и длины колонн lкр, при которых возможно наложение поперечных и продольных колебаний, приведены в табл. 1.

Таблица 1

Наиболее опасно применение критической частоты вращения при наименьшей критической длине колонны.

Во многих случаях при бурении в мягких неабразивных породах существенное улучшение показателей работы долот достигается при повышении частоты вращения до 140—200 об/мин.

Фактическая осевая нагрузка на долото при повышенной частоте вращения инструмента из-за трения бурильной колонны о стенки скважины и вкладыш ротора оказывается существенно меньше, чем по индикатору веса. Поэтому нагрузку на долото следует корректировать с учетом разницы в показателях индикатора веса при вращении и без вращения колонны.

Осевая нагрузка на долото при бурении с повышенной частотой вращения обычно должна быть уменьшена на 20—25 % против величины, создаваемой при низкооборотном режиме в тех же случаях.

Переход на высокооборотный режим вращения бурильной колонны может сопровождаться в отдельных породах обвалами стенок скважины и увеличением момента вращения бурильного инструмента. При возникновении указанных явлений необходимо немедленно тщательно промыть и проработать (на длину ведущей трубы) ствол скважины и только после установления нормальных условий бурения переходить на повышенную частоту вращения ротора.

Не рекомендуется применение повышенной частоты вращения ротора при бурении в твердых породах с промывкой технической водой.

При бурении долотами с герметизированными опорами и твердосплавным вооружением неравномерное вращение и подача долота, резкое торможение и внезапные остановки, толчки и удары, повышенный уровень вибрации приводят к разрушению (поломкам, сколам и т. п.) твердосплавных зубков и преждевременному выходу из строя герметизирующих элементов и опор в целом.

При появлении в процессе бурения вибраций, с целью их подавления необходимо уменьшить осевую нагрузку или изменить частоту вращения ротора.

Если изменение в рациональных пределах указанных пара­метров не приводит к уменьшению амплитуды колебаний до приемлемого уровня, то это свидетельствует о завышенной моментоемкости долота или недостаточном маховом моменте УБТ для данного сочетания типа долота и разбуриваемых пород. Следовательно, на очередной рейс необходимо использовать долото, характеризующееся меньшей моментоемкостью, или повысить маховый момент УБТ желательно за счет увеличения их диаметра.

Роторный способ бурения в зарубежной практике основной. В нашей стране роторный способ используют при бурении глубоких скважин, а также нижней части разреза скважин средней глубины.

4.Режим бурения турбинным турбинным способом.

В турбинном бурении энергия, предназначенная для разрушения породы, подводится к забою потоком бурового раствора. Генератором гидравлической энергии являются буровые насосы, преобразующие механическую энергию привода в гидравлическую энергию потока бурового раствора. Часть энергии потока теряется на преодоление гидравлических сопротивлений в нагнета­тельной линии, бурильных трубах, замках, долоте и затрубном пространстве. Оставшаяся часть энергии используется в турбине турбобура для преобразования в механическую энергию, которая затрачивается на процесс бурения.

П. П. Шумилов показал, что наибольшую гидравлическую мощность на турбине турбобура при неизменном максимальном давлении на выкиде буровых насосов можно получить при условии
