Забороняється працювати в спецодязі, просоченому паливом і мастилами це пожежо-небезпечно.
Будь-які предмети та засоби пожежогасіння не дозволяється захаращувати.
Отже, охорона праці є важливим аспектом на будь-якому виробництві, тому їй слід приділяти велику увагу та розглядати як окреме не менш важливе питання, адже саме від цього залежить продуктивність праці людей. Оскільки, працювати на нескладних сільськогосподарських причіпних машинах і знарядді, якщо є права на керування ними, дозволяється особам не молодше 16 років, що вивчили будову машини, вміють її відрегулювати та пройшли інструктажі з техніки безпеки. А керувати складними і спеціалізованими причіпними та начіпними машинами дозволяється особам не молодше 1 7 років, що пройшли спеціальне навчання і отримали права на керування даною машиною, а також пройшли інструктаж з техніки безпеки. Машинно-тракторний агрегат, який, крім тракториста, обслуговують допоміжні працівники, повинен бути обладнаний двосторонньою сигналізацією. Також для правильної експлуатації агрегатів та машин, застосовуються певні правила охорони праці що описані вище у даному розділі яких слід обов’язково дотримуватись.
ДОДАТКИ
Додаток 1

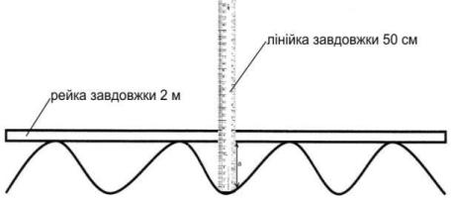

Рис. 1.1.Пристрій для вимірювання глибини обробітку гребинястості ріллі під час її проведення.
Додаток 2
Таблиця 3.1 Імовірність руйнування грудок ґрунту при різних варіантах обробітку і середні розміри оброблених грудок
| Тип робочого органу | Відстань між осями робочих органів, мм | Імовірність руйнування грудок при швидкостях руху МТА, м/с | Розміри грудок після обробітку, мм | ||||||||
| 1,7 | 2,3 | 2,8 | υ = 1,7 м/с | υ = 2,3 м/с | υ = 2,8 м/с | ||||||
| b | c | b | c | b | c | ||||||
| І | 225 | 0,327 | 0,318 | 0,473 | 54,3 | 35,4 | 61,3 | 42,4 | 56,5 | 39,1 | |
| II | 215 | 0,479 | 0,479 | 0,511 | 51,1 | 32,2 | 56,0 | 37,5 | 58,2 | 36,0 | |
| III | 125 | 0,434 | 0,430 | 0,492 | 53,6 | 28,7 | 61,2 | 38,4 | 65,3 | 42,8 | |
| IV | 170 | 0,573 | 0,578 | 0,614 | 56,5 | 33,5 | 49,3 | 36,8 | 52,1 | 32,5 | |
| V | 90 | 0,632 | 0,637 | 0,647 | 43,2 | 96,0 | 45,5 | 29,8 | 39,8 | 36,4 | |
| VI | 150 | 0,547 | 0,563 | 0,586 | 57,6 | 34,0 | 54,6 | 40,7 | 50,3 | 37,2 | |
Додаток 3
Таблиця 3.2 Щільність, вологість і структура агрегатного складу ґрунту залежно від елементів процесу його обробітку
|
| Назва варіантів передпосівного весняного обробітку ґрунту | Глибина, см | Щільність шару, г/ | Водостійкі структурні агрегати, % абсолютно сухої маси | ||
| 10-1мм | 1-0,25мм | < 0,25мм | ||||
| 1 | Традиційний | 8-14 | 1,19-1,21 | 15,2 | 37,1 | 47,7 |
| 2 | Поверхневий | 6-8 | 0,96-1,05 | 20,7 | 41,4 | 37,9 |
| 3 | М’який | 12-15 | 1,10-1,12 | 35,9 | 33,5 | 30,6 |
| 4 | Комбінований | 6-15 | 1,13-1,15 | 29,3 | 36,8 | 33,9 |
| НІР05 | 8-14 6-8 12-15 6-15 | 0,07 0,06 0,04 0,05 | 2,5 2,7 3,2 2,9 | 3,8 3,3 3,8 3,6 | 4,1 4,6 5,2 4,4 | |
№п/пТаблиця 3.3. Технолого-експлуатаційна характеристика технічних засобів оснащених удосконаленими робочими органами
| Показники | Склад МТА та значення параметрів за варіантами 1-4 | |||
| МТЗ-82 + КПС-4,0 з ротаційним сепаратором + зубові борони | Т-150К + вирівнювач розпушувач конструкції Коломийської дослідної станції | Т-150К + БДТ-7,0 + коток подрібнювач | Т-150К + РВК-5,4 +зубові борони | |
| Робоча ширина захвату, м | 4,0 | 6,65-7,0 при α= 0-6,12-17° | 7,0 при куті атаки 30-35° | 5,4 |
| Робоча швидкість руху, м/с | 2,6-2,9 | 2,3-2,8 | 2,7-3,1 | 2,2-2,5 |
| Продуктивність за годину експлуатаційного часу, га | 3,82-4,24 | 5,37-5,60 | 5,58-5,71 | 4,15-4,63 |
| Гребнистість поверхні поля, см | 3,5…4,7 | 3,0…4,5 | 3,8…5,6 | 3,2…4,0 |
| Повнота розпушування поверхневого шару грунту, % | 71,9…75,0 | 68,6…73,4 | 74,7…77,5 | 69,8…76,2 |
Таблиця 3.4. Динаміка продуктивної вологи у структурному горизонті (h=0,5м) при різних глибинах пошарового обробітку, мм
| Назва сільськогосподарської культури | Фаза розвитку | Технологічна глибина обробітку h, см за варіантами 1-4 | |||||
| 8-14 | 6-8 | 12-15 | 6-15 | ||||
| Пшениця яра | Сівба | 117 | 131 | 145 | 138 | ||
| Трубкування | 114 | 123 | 107 | 96 | |||
| Цвітіння | 61 | 78 | 81 | 75 | |||
| Ячмінь | Молочна стиглість | 58 | 63 | 72 | 68 | ||
| Вико-вівсяна суміш | Повна стиглість | 46 | 57 | 63 | 54 | ||
Таблиця 3.5. Повнота розпушування продуктивного шару ґрунту при різних способах передпосівного обробітку.
|
| Наявність грудок у шести сантиметровому шарі ґрунту, % | Твердість ґрунту, кг/ | ||||
| 1-0,25мм | 10-1мм | 10-30мм | 30-50мм | 50мм | ||
| Культивація плоскорізальною лапою | 7,1 | 39,3 | 30,6 | 8,7 | 14,3 | 33,7 |
| Застосування робочого органа. «плоскорізальна лапа + сегментний диск» | 26,5 | 50,8 | 15,4 | 1,4 | 5,9 | 26,7 |
| Культивація плоскорізальною лапою і решітчастим робочим органом | 11,9 | 41,2 | 33,8 | 10,5 | 2,6 | 28,2 |
| Обробіток робочим органом «стрілчаста лапа + ротаційний сепаратор» | 29,7 | 56,1 | 11,3 | 2,9 | 0 | 23,1 |
Спосіб обробітку
Додаток 4

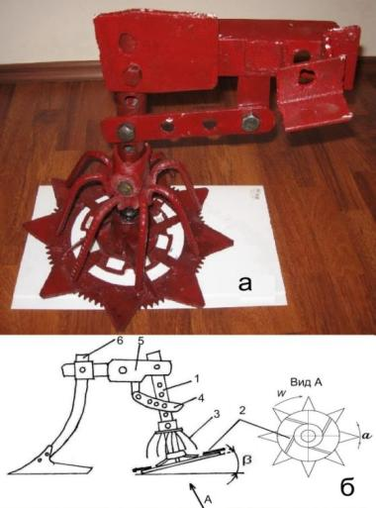

Рис.3.1. Ротаційний сегментно-дисковий сепаратор: а – загальний вигляд сепаратора 1-трубчастий вал; 2-кільцевий диск з сегментами; 3-решітчастий робочий орган;4-регулятор; 5-кронштейн; 6 стрілчаста лапа. б – конструктивно – технологічна схема
