14454 (686175), страница 7

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 7)

Для повышения электрической прочности древесины и снижения электропроводности при использовании ее в качестве изолятора древесину пропитывают трансформаторным маслом, парафином, искусственными смолами. Древесина в сухом состоянии не проводит электрический ток, т.е. она является диэлектриком.

Звуковые свойства древесины.

Звукопроводность древесины характеризуется скоростью распространения звука. Скорость звука увеличивается с уменьшением плотности древесины и увеличением ее жесткости.

К звукоизоляционным свойствам древесины относятся звукопроницаемость и звукопоглощение. При прохождении звука в воздухе возникает звуковое давление. Звукопроницаемость оценивается по разности звуковых давлений перед и за перегородкой из древесины. Относительное уменьшение силы звука называется коэффициентом звукопроницаемости.

При прохождении звука через древесину часть звуковой энергии поглощается ею вследствие внутреннего трения. Характеризуется это явление коэффициентом звукопоглощения, который зависит от свойств материала. Коэффициент звукопоглощения представляет собой отношение звуковой энергии, теряемой в материале, к падающей на материал звуковой энергии.

Чем меньше звукопроводность, тем больше звукопоглощение. При использовании древесины в жилищном строительстве в качестве звукоизоляционного материала учитывают показатели ее звуковых свойств.

Резонансные свойства древесины. Древесина широко используется для изготовления дек музыкальных инструментов. Такая древесина называется резонансной. Резонансные свойства древесины характеризуются ее способностью усиливать звук без искажения тона.

К резонансной древесине предъявляются следующие требования: она должна быть разнослойной, ширина годичных слоев должна составлять 1-4 мм, процент поздней древесины в пределах 20-30 %; не допускаются сучки, крень и наклон волокон.

2.3 Механические свойства древесины

Механические свойства характеризуют способность древесины сопротивляться действию усилий. К механическим свойствам древесины относятся прочность и деформативность, а также некоторые эксплуатационные и технологические свойства.

Прочность – способность древесины сопротивляться разрушения под действием механических усилий; характеристикой ее является предел прочности – максимальное напряжение, которое выдерживает древесина без разрушения. Показатели пределов прочности устанавливают при испытании древесины на сжатие, растяжение, изгиб, сдвиг и редко при кручении.

Деформативностью называется изменение формы и размеров древесины под действием внешних сил.

Прочность древесины при растяжении. Испытание на растяжение вдоль волокон проводят на образцах сложной формы (рисунок 2.3).

Рисунок 2.3 – Испытание древесины на растяжение вдоль волокон: а – образец; б – схема закрепления образца в захватах испытательной машины

Разрушение происходит в виде разрыва волокон. Характер разрыва волокон может быть длинноволокнистый или защепистый для древесины с высокой прочностью, и гладкий или раковистый для древесины с малой прочностью.

Средняя величина предела прочности при растяжении вдоль волокон для всех пород составляет 130 МПа. На прочность при растяжении вдоль волокон оказывает большое влияние строение древесины. Даже небольшое отклонение от правильного расположения волокон вызывает снижение прочности.

Прочность древесины при растяжении поперек волокон очень мала и в среднем составляет ¹/₂₀ часть предела прочности при растяжении вдоль волокон, т.е. 6,5 МПа. Поэтому древесина почти не применяется в деталях, работающих на растяжение поперек волокон. Прочность древесины поперек волокон имеет значение при разработке режимов резания и режимов сушки древесины. В таблице 2.8 приведена прочность древесины при растяжении вдоль волокон [5].

Таблица 2.8 – Прочность древесины при растяжении вдоль волокон

Из данных таблицы 2.8 видно, что при влажности 12 % наибольший предел прочности при растяжении имеет акация белая, а наименьшую – пихта сибирская. При влажности 30 % и более наибольшей прочность при растяжении обладает береза, а наименьшей – пихта сибирская.

Прочность древесины при сжатии. Испытание древесины на сжатие вдоль волокон является наиболее распространенным. Это объясняется простотой приложения нагрузки, а также и тем, что древесина оказывает большое сопротивление сжатию волокон.

Для испытания на сжатие используют образец в форме прямоугольной призмы с основанием 20×20 мм и высотой (вдоль волокон) 30 мм (рисунок 2.4).

Рисунок 2.4 – Образец для испытания на сжатие вдоль волокон

Средняя величина предела прочности для всех пород составляет 50 Мпа (при влажности 12 %). Прочность древесины при сжатии поперек волокон ниже, чем вдоль волокон примерно в 10 раз. В таблице 2.9 приведена прочность древесины при сжатии вдоль волокон [6].

Таблица 2.9– Прочность древесины при сжатии вдоль волокон

Из данных таблицы 2.8 видно, что наибольший предел прочности при сжатии вдоль волокон при влажности 12 % имеет акация белая, а наименьший – тополь и пихта сибирская. При влажности 30 % и более наибольшей прочностью обладает акация белая, а наименьшей – пихта сибирская.

Прочность древесины при статическом изгибе. Испытания проводят на образцах прямоугольного сечения размером 20×20×300 мм. Образец располагают на опорах и нагружают двумя нажимными ножами (рисунок 2.5)

Излом может быть защепистым, что свидетельствует о высоком качестве древесины, и гладким с небольшими тупыми выступами у древесины низкого качества. В среднем для всех пород прочность при изгибе составляет 100 МПа, т.е. в 2 раза больше предела прочности при сжатии вдоль волокон.

Кроме обычного поперечного изгиба, когда волокна древесины направлены вдоль оси бруска, встречаются случаи работы древесины на изгиб, когда волокна ее направлены поперек оси бруска.

Рисунок 2.5 – Схема испытания древесины на статический изгиб

Предел прочности на изгибе в последнем случае составляет 4-5 % от предела прочности при обычном изгибе. В таблице 2.10 представлены данные по прочности древесины при статическом изгибе [6].

Таблица 2.10 – Прочность древесины при статическом изгибе

Из данных таблицы 2.10 видно, что при влажности 12, 30 % и более наибольшей прочностью при статическом изгибе обладает акация белая, а наименьшей – пихта сибирская и тополь.

Прочность древесины при сдвиге. При испытаниях на сдвиг к образцу прикладываются две равные и противоположно направленные силы, вызывающие разрушение в параллельной им плоскости. Различают три случая сдвига (рисунок 2.6): скалывание вдоль и поперек волокон, и перерезание.

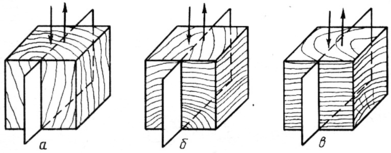

Рисунок 2.6 – Случаи сдвига древесины: а – скалывание вдоль волокон; б – скалывание поперек волокон; в – перерезание поперек волокон

Скалывание вдоль волокон – одно из важнейших механических свойств древесины. Для испытания на скалывание вдоль волокон используют образец, форма и размеры которого показаны на рисунке 2.7. В образце измеряют ширину b и длину l площади скалывания, после чего он устанавливается в специальном приспособлении и доводится до разрушения.

Прочность при скалывании вдоль волокон составляет ¹/₅ часть прочности при сжатии вдоль волокон. У лиственных пород, имеющих широкие сердцевинные лучи (бука, дуба, граба), скалывание по тангенциальной плоскости на 10-30 % выше, чем скалывание по радиальной плоскости.

Рисунок 2.7 – Образец для испытания древесины на скалывание вдоль волокон

Характеристики

Список файлов курсовой работы
