Внутренняя высота помещения от уровня пола до низа выступающих элементов конструкций в свинарнике – 3 м.

Общая высота здания до самой высокой точки крыши – 5,9 м

Двери для прохода и эвакуации шириной 1,8 м, высотой 2 м, открываются наружу, двойные с тамбуром; ворота для прохода кормораздатчика шириной 2,3 м, высотой 2 м, открываются наружу, двойные с тамбуром. Уклон пола в станках - 2º. Расстояние от пола до низа окон – 1,3 м. Перегородки между станками высотой до 1,2 м, из горизонтальных стальных труб. Кормушки имеют закругленные углы. Станки оборудованы автопоилками.

Площадь свинарника 1890 м², кубатура помещения 5670 м³, кубатура на 1 голову 5,2 м³.

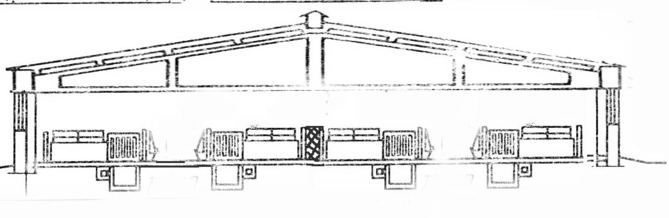

Рисунки: рис.2 – фасад здания и разрез с торцовой стороны; рис. 3 – разрез с продольной стороны (1 – станок; 2 – служебный проход; 3 – кормовой проход; 4 – канал навозоудаления; 5 – кормушки; 6 - тамбур).

Р ис. 2

2,9м

3м м

1. 6

2 1 3 1 1 3 1 2

4 5 4 4 5 4

Р ис. 3

6

1

3

4

5

Для обеспечения нормативных параметров микроклимата в помещении и создания в них оптимальных условий для выполнения производственных процессов свинарник оснащен приточно-вытяжной вентиляцией, водопроводом, горячим водоснабжением, электротехническими устройствами, теплогенератором.

Приточно-вытяжная вентиляция:

Трубы, подводящие наружный воздух, расположены отдельно от вытяжных. Воздух поступает через приточные каналы, размещаемые в верхней части продольных стен в шахматном порядке. Вытяжные трубы начинаются у перекрытия и заканчиваются выше конька крыши дефлектором. Они равномерно размещены вдоль помещения, утеплены, в нижней части оборудованы вращающейся заслонкой.

Водопровод:

Внутренние системы производственного водопровода предназначены для подачи от наружной водопроводной сети воды питьевого качества на поение животных, мытье полов, приготовление кормов, уборку помещений, мойку оборудования.

Электротехнические устройства:

Электроснабжение электротехнических устройств предусмотрено от наружной электросети напряжением 380/220 В. Свинарник оборудован люминесцентными лампами.

Теплогенератор:

Предназначен для создания в свинарнике оптимальной температуры в зимнее время, чтобы избежать экономических потерь при производстве свинины.

Глава 6. Освещенность помещения

Расчет естественной освещенности – СК: для расчета используем площадь пола, занимаемую станками, кормовыми, навозными и эвакуационным проходами, кормушками и каналом навозоудаления – 1890 м². Окна размером 1,5×1 м, 24 шт. Площадь остекленной части окон (за вычетом 15% площади, занимаемой переплетами) см. в таблице на с. 14 – 30,6 м².

СК = 30,6 / 1890 = 1/50.

Коэффициент недостаточен, следовательно, в помещении необходимо установить дежурное дневное освещение.

Окна расположены на высоте 1,6 м от пола.

Расчет искусственной освещенности:

При мощности люминесцентных ламп 100 Вт и норме искусственного освещения 2 Вт/м²:

1890 · 2 = 3780 Вт

(необходимо), следовательно, количество люминесцентных ламп равно:

3780 / 100 = 38 ламп.

Глава 7. Устройство и оценка вентиляции

Основное назначение вентиляции – обеспечение удаления воздуха из помещения и замена его свежим наружным воздухом.

Животные выделяют в окружающую среду тепло, водяной пар, газы – углекислый газ и др. В результате разложения органических веществ экскрементов животных образуются вредные газы – аммиак, сероводород и др. В помещениях с недостаточным воздухообменом происходит накопление вредных выделений сверх допустимого предела. Ухудшаются процессы обмена веществ, общее физиологическое состояние, переваримость и усвоение питательных веществ корма. В результате снижаются естественная резистентность и здоровье животных, их продуктивность.

В целях поддержания необходимого микроклимата помещений важное значение имеет обеспечение организованного воздухообмена, то есть, устройство необходимого соотношения подачи и равномерности распределения по помещению приточного и вытяжного воздуха.

Поскольку естественная вентиляция не может обеспечить достаточного обмена воздуха и нормального состава его в помещении, то в дополнение к ней в помещениях для животных необходимо устраивать искусственную вентиляцию.

В свинарнике устроена приточно-вытяжная вентиляция исходя из следующего расчета (для расчетов берем Ферзиковский район):

1. Часовой объем вентиляции:

L = (Q + a)/ (q1-q2) = (108375 + 21675)/ (11,52 – 4,80 ) = 19353 м³/ч

Q = 600 · 92 + 300 · 99,5 + 130 · 114 + 70 · 121,5 = 108375 г/ч

а = 20% = 21675 г/ч

q1 = 0,75 · 15,36 = 11,52 г/м³ (при t = 18º С)

q2 = 4,80 г/м³

1. Определяем кратность воздухообмена:

Кр = L/ V = 19353/ 5670 = 3,4

V = 18 · 105 · 3 = 5670 м³

1. Определяем часовой объем вентиляции на одно животное:

Vч = L/ n = 19353/ 1100 = 17,6 м³/ч

На 100 кг ж.м.:

19353 / (77 + 117 + 210 + 360) = 19353 / 764 = 25,3 м³/ч

1. Определяем площадь сечения всех вытяжных каналов:

⌂ t = 18 – 1 = 17º С

высота труб = 4 м hc = 1,13 м/с

S1 = L/ (hc · 3600) = 19353/ (1,13 · 3600) = 4,76 м²

1. Находим количество вытяжных каналов:

Sa = 1,1×1,1 м

N1 = S1/ Sa = 4,76/ 1,21 = 4 шахты

1. Определяем площадь приточных каналов:

S2 = 4,76 · 0,7 = 3,3 м²

1. Находим количество приточных каналов: 0,35×0,35 = 0,1225 м²

N2 = 3,3/ 0,1225 = 27 приточных каналов (по 13 и 14 с каждой стороны в шахматном порядке).

Расчет принудительной вентиляции (т.к. часовой объем вентиляции не соответствует нормативам): на 100 кг ж.м. требуется 55 м³/ч воздуха, т.е. недостаток воздухообмена составит (55-25,3)×764 ц ж.м. = 22690,8 м³/ч воздуха. Можно поставить 1 вентилятор ТВ-36 с подачей 18-36 тыс. м³/ч воздуха и теплопроизводительностью до 960 тыс. ккал/ч.

Глава 8. Расчет теплового баланса

Тепловой баланс – это то количество тепла, которое поступает в помещение (теплопродукция) и то количество тепла, которое теряется из него (теплопотери).

Внешние ограждающие конструкции играют важную роль в поддержании микроклимата в помещении, состояние которого оказывает значительное влияние на продуктивность животных, а также на долговечность строительных конструкций.

Расчет теплового баланса:

1. Определяем приход тепла:

Q = 600 · 160 + 300 · 174,5 + 130 · 199 + 70 · 203,5 = 188465 ккал/ч

1. Находим расход тепла:

а) расход на обогрев приточного воздуха.

L = Q/ (q1 – q2) = 108375/ (11,52 – 3,0) = 12720 м³/ч

Переводим объемную величину L в весовую:

L = 12720 · 1,197 = 15226 кг

⌂t = 18+4,9 = 22,9ºС

Qвент = ⌂t · L · 0,24 = 83682 ккал/ч

б) определяем расход тепла на обогрев ограждающих конструкций:

Примечание: расчеты смотреть в таблице на стр. 15.

Sстен = (3 · 18 · 2 + 3 · 105 · 2) – (36 + 29,2) = 672,8 м²

13% надбавка = 80,5 ккал/м²

Qогр = ⌂t · Σ (S · K) =

= 22,9 · (82,8 + 58,4 + 477,7 + 11,1 + 675,8 + 655 + 1228,5 + 80,5) = 74878 ккал/м²

в) Находим теплоту, затраченную на испарение водяных паров:

Qисп = 0,595 · а = 0,595 · (0,2 · 108375) = 12896,6 ккал/ч

Расход = 171456,6 ккал/ч, т.е., расход меньше прихода, следовательно баланс положительный (+ 17008,4 ккал/ч).

Глава 9. Способы жиже- и навозоудаления

Расчет выхода навоза за полгода работы фермы:

Количество навоза от всех животных за 183 дней (6 мес) = 1006500 кг.

Количество мочи от всех животных за 6 месяцев = 503250 л

В качестве подстилки используется «Фибролит М-500» (плиты с объемной массой 500 кг/м³). Хороший подстилочный материал, обладает малой теплопроводностью и высокой влагоемкостью.

Общее количество навоза за полгода = 1509750 кг.

Объемная масса навоза – 900 кг/м³, глубина навозохранилища 2,5 м.

Площадь навозохранилища равна 1509750/ (900 · 2,5) = 671 м², объем навозохранилища при укладке навоза на глубину 2,5 м = 1677,5 м³

Навозохранилище представляет собой заглубленную емкость для хранения навоза площадью 675 м² (22,5×30 м). Навозохранилище подземное, способ хранения навоза – закрытый, анаэробный, для обеззараживания навоза добавляют негашеную известь.

Навоз из помещения удаляют ежедневно, уборка навоза осуществляется скреперным транспортером, располагающимся под щелевым полом у кормушек, из свинарника навоз удаляется с помощью фекального насоса в навозохранилище.

Сточные воды после периодической мойки свинарника удаляются в железобетонную емкость, где отстаиваются (разделяются на жидкую и твердую фракции). Жидкую фракцию хранят в железобетонных емкостях, в которых ее гомогенизируют 2 раза в месяц гидравлическим способом, а затем отправляют на поля орошения. Твердую фракцию отправляют в навозохранилище.

Глава 10. Гигиена кормления

Кормление сельскохозяйственных животных должно быть прежде всего рациональным и полноценным, то есть рационы должны полностью удовлетворять потребности животных не только в энергии, но и в необходимом количестве и надлежащем соотношении различных питательных веществ - полноценном белке, углеводах, жирах, минеральных веществах, микроэлементах и витаминах. При кормлении необходимо соблюдать определенный режим и очередность потребления кормов, которые должны быть прежде всего качественными и соответствовать виду, возрасту, физиологическому состоянию, полу, а также производственной специализации животных. Все нарушения, связанные с несбалансированностью, недостаточностью или избыточностью кормления, нарушение его режимов и недоброкачественностью кормов, вызывает состояние стресса у животных, что сказывается на их продуктивности. При тщательном гигиеническом контроле за качеством кормов, предназначенных для скармливания, обеспечивается профилактика желудочно-кишечных заболеваний животных. Кормление необходимо проводить 3 раза в день. Нормы кормления откармливаемого молодняка устанавливают в зависимости от живой массы и предполагаемых среднесуточных приростов за весь период откорма (500-550, 600-650 и 750-800 г), зависящих от конкретных хозяйственных возможностей.
