Рис. 5 Протез предплечья с блоком обратной связи.

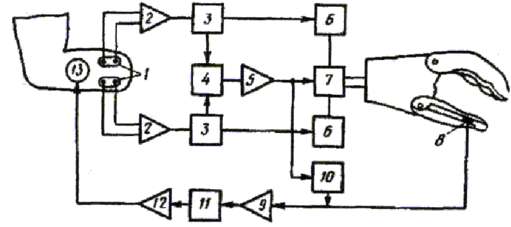

Рис. 6. Блок-схема управления протезом с устройством обратной связи.

Аналогично работает и второй канал, управляющий разгибанием пальцев кисти от мышц-разгибателей. Плавно изменяя амплитуду сигнала с мышцы, можно плавно изменять скорость движения пальцев кисти. Система обратной связи состоит из датчика давления 8, расположенного в 1 пальце кисти, усилителя 9, усиливающего сигналы датчика давления, звена 10, ограничивающего время работы преобразователя 11, преобразующего непрерывный сигнал датчика в импульсные дискретные сигналы, усилителя мощности 12 и электромагнитного вибратора 13, сердечник которого при надетом протезе касается кожи культи. При схвате предмет воздействует на датчик, который изменяет свое электрическое сопротивление при сдавливании и воздействует в свою очередь па преобразователь 11, генерирующий прямоугольные импульсы, частота следования которых прямо пропорциональна силе, действующей па датчик.

Прямоугольные импульсы снова усиливаются по мощности и приводят в действие электромагнитный вибратор 13, включенный в качестве нагрузки Ц, усилителе 12. Колебания сердечника вибратора воспринимаются человеком через кожу культи, и по частоте вибрации сердечника определяется сила схвата на концах пальцев искусственной кисти. Чтобы у человека не возникала адаптация к вибрационному раздражению культи, информация о силе схвата поступает не постоянно, а через звено 10, которое ограничивает по времени вибрационное раздражение. Установлено, что промежуток времени, равный 1,5—3 с, достаточен для распознавания величины силы схвата.

ЛИТЕРАТУРА

1. Белова А.Н. Нейрореабилитация.-М. Антидор, 2000 г. – 568с.

2. Прикладная лазерная медицина. Под ред. Х.П. Берлиена, Г.И. Мюллера.- М.: Интерэкспорт, 2007г.

3. Александровский А.А. Компьютеризованная кардиология. Саранск; "Красный Октябрь" 2005: 197.

4. Разработка и постановка медицинских изделий на производство. Государственный стандарт Республики Беларусь СТБ 1019-2000.

5. Штарк М.Б., Скок А.Б. Применение электроэнцефалографического биоуправления в клинической практике. М. - 2004 г

6. Боголюбов В.М., Пономаренко Г.Н. Общая физиотерапия. М.,СПб.: СЛП, 2008.

7. Ультрафиолетовое излучение в профилактике инфекционных заболеваний./ А.Л. Вассерман, М.Г. Шандала, В. Г.Юзбашев. М. 2003г.
