Потім розробник вибирає метод збірки полок і бічних стінок. В ідеалі метод також може бути визначений з розрахунку міцності структури в цілому або за допомогою експертної системи, що має відомості про методи збірки.

Після завершення етапів концептуалізації проекту, його аналізу і оптимізації розробник переходить до роботи над проектною документацією, яка описує шафу з точністю до маленьких дрібниць. Креслення окремих деталей (полок, дверцят і бічних стінок) виготовлюються в системі розробки робочих креслень. На цьому етапі розробник може додавати деякі естетичні деталі, наприклад декоративні елементи на дверцятах і бічних стінках. Детальні креслення розміщують в базі даних для використання в процесі виробництва. Виготовлення шафи здійснюється в наступному порядку. Форма кожної деталі наноситься на необробленому матеріалі (в нашому випадку дерево) і вирізається пилою. Кількість відходів можна знизити, розміщуючи деталі на кусках дерева оптимально. Розробник може перевіряти різні варіанти розміщення на екрані комп’ютера до тих пір, поки не буде знайдена конфігурація з мінімальною кількістю відходів. Комп’ютерна програма може допомогти в цій роботі, розраховуючи кількість відходів для кожної конфігурації. Програма більш високого рівня може самостійно визначити найбільш економічне розміщення деталей на заготовці. В будь-якому випадку кінцева конфігурація зберігається в комп’ютері і використовується для розрахунку траєкторії руху пили станка з числовим програмним управлінням. Більш того, програмні засоби дозволяють розробити зажими і кріплення для процедури випилювання, а також запрограмувати системи передачі матеріалу. Ці системи можуть бути як простими конвеєрами, так і складними роботами, що передають необроблений матеріал на розпилку і забираючи готові деталі. Підготовлені деталі повинні бути складені разом. Процес збірки також може виконуватися роботами, які програмуються автоматично на основі опису кінцевого продукту і його деталей, що зберігаються в базі даних. Одночасно проектуються зажими і кріплення для автоматизованої збірки. Потім, робот може бути запрограмований на окраску шафи після збірки. Зажими і кріплення для збірки проектуються або вибираються планувальником процесів, а програмування роботів здійснюються в інтерактивному режимі шляхом переміщення робочого органа робота вручну.

Загальний вигляд отриманого сценарія показаний на рис. 1, з якого видно, яким чином база даних дозволяє інтегрувати системи CAD, CAE і САМ, що і являється кінцевою метою CIM.

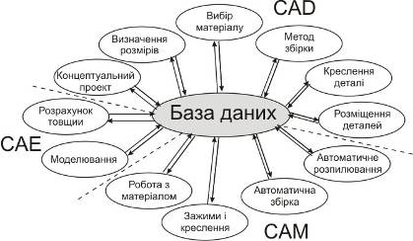

Рис. 1. Інтеграція CAD, САМ і САЕ через базу даних
