4. Поверхность. Диаграмма, в которой ряды становятся линиями для некоторой поверхности в объеме.

5. Лепестковая диаграмма. Каждый ряд отображается как линия, соединяющая точки на радиусах.

Графики и поверхности в Microsoft Excel

Большинство диаграмм может быть построено как в виде плоской фигуры, так и в виде объемной фигуры. Объемные диаграммы часто являются псевдо-трехмерными, то есть объем используется не для показа большего количества данных, а только для изменения внешнего вида диаграммы. Например, столбчатая диаграмма может быть построена и с помощью трехмерных объектов — параллелепипедов, цилиндров, конусов.

Диаграммы в электронных таблицах сохраняют свою зависимость от данных, на основе которых они построены. При изменении данных или подписей диаграмма изменяется автоматически.

Наиболее развитые системы отражают и обратную зависимость: они позволяют изменением положения маркеров на диаграмме менять исходные данные. Такое средство позволяет подобрать оптимальное решение.

После построения диаграмма может быть оформлена или переделана — может быть изменен ее тип, заданы названия осей, способ отображения легенды, цвета, подписи и другие параметры.

2 глава. Построение графика и поверхности

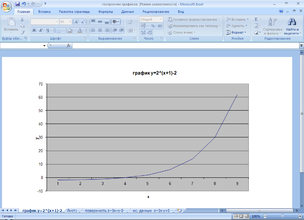

2.1 Ход построения графика y=2(x+1)-2

Построение графиков:

Объедините ячейки А1-I1. В созданную ячейку введите заголовок Построение графика функции y=2(x+1)-2 в А8 − Х, в А9 − У, в В2 − -3, в В3 − формулу =2^(B8+1)-2.

Курсор переместите в В8 - В9, и растянуть за маркер заполнения до ячейки J8, с шаг 1. Предельное значение 5.

Переместите курсор в В9 и за маркер заполнения скопируйте эту формулу до J9, сразу же войдите в меню Формат → Ячейки, на вкладке Число выберите Числовой, Число десятичных знаков - 2. Не снимая выделения, через Формат → Столбец выполните Автоподбор ширины столбца.

У вас должны быть выделены ячейки с В9 до J9. В меню Вставка®Диаграммы на вкладке Нестандартные выберите Гладкие Графики, Далее, на вкладке Ряд в качестве имени выберите введите (выберите А8) функцию y=2(x+1)-2. Далее, можете дать заголовки осям. Разместите диаграмму на отдельном листе: График поверхности y=2(x+1)-2.

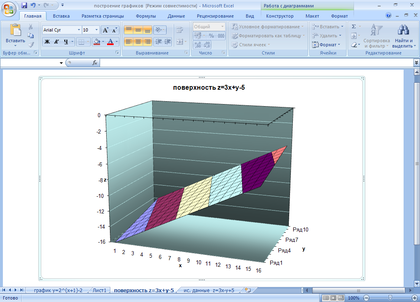

2.2 Ход построения поверхности z=3x+y-5

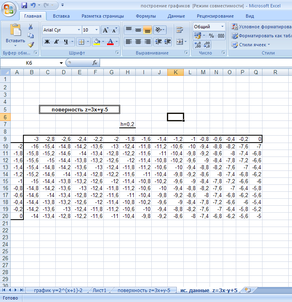

1. Добавьте ещё один лист в рабочий файл (Вставка - Лист). Назовите его «Исходные данные поверхности z=3x+y-5». На этом листе заполните таблицу исходных данных для построения графика функции.

2. Заполним строку значений аргумента Х, начиная с ячейки В9 (хє [-3;0], h=0,2 → автозаполнение).

3. Заполним столбец значений аргумента У, начиная с ячейки А10 (ує [-2;0], h=0,2 → автозаполнение по столбцу).

4. В ячейку В10 запишем формулу: =3*B$9+$A10-5 (знак $ нужен для того, чтобы зафиксировать строку). Скопируем эту формулу на все ячейки диапазона B10:Q20 (автозаполнение по столбцу и по строке).

5. Не снимая выделение с диапазона, вызовем Мастер диаграмм.

6. Далее выполним все этапы построения диаграммы аналогично рассмотренным выше.

Дополнительные указания:

а) первое диалоговое окно мастера диаграмм – Тип диаграммы → Стандартные выберем Поверхность.

б) четвёртое диалоговое окно мастера диаграмм - Размещение диаграммы → Выберем на отдельном.

Заключение

Анализ данных занимает важное место в решении экономических задач, выявлении тенденции развития различных ситуаций, выборе обоснованных вариантов действий

Графическое представление исходных значений показателей существенно упрощает процесс их обработки и, кроме того позволяет обнаружить ошибки, совершенные при вводе данных

Результатом моей работы стало закрепление моих знаний в области построения графиков и поверхностей в Microsoft Office Excel. В дальнейшем мою работу можно использовать как пособие для обучения при построении графиков и поверхностей.
