Основное преимущество работы IDE устройств с поддержкой нового стандарта явствует из названия Ultra DMA/66 - скорость обмена по новому интерфейсу равна 66 MB/c.
|
| Скорость обмена | Тип разъма | Количество проводников в кабеле | CRC контроль |
| DMA Mode 1 | 11.1 MBytes/s | 40-выводов IDE | 40 | Нет |
| Multi-word DMA Mode 1 | 13.3 MBytes/s | 40-выводов IDE | 40 | Нет |
| Multi-word DMA Mode 2 | 16.6 MBytes/s | 40-выводов IDE | 40 | Нет |
| Ultra ATA Mode 2 | 33.3 MBytes/s | 40-выводов IDE | 40 | Да |
| Ultra ATA Mode 4 | 66.6 MBytes/s | 40-выводов IDE | 80 | Да |
Главное отличие нового стандарта - увеличенная в два раза скорость обмена. Поскольку длительность каждого сигнала на IDE соответственно также уменьшается в два раза, то резко возрастает угроза влияния помех на сигналы интерфейса. Уже при разработке стандарта UltraDMA/33 был применен метод CRC (Cyclical Redundancy Check - циклический контроль с избыточным кодом) и данные тем самым контролировались на всей цепи их прохождения.
CRC сохранился в качестве метода контроля целостности данных, но, кроме этого, пришлось впервые (с момента появления IDE интерфейса) изменить кабель, показанный на рисунке ниже.
Теперь кабель имеет 80 проводников при тех же 40 контактах. Во всем остальном стандарт полностью совместим со своими предшественниками. Любой жесткий диск с интерфейсом UltraDMA/66 будет работать с любым контроллером IDE и наооборот. Единственное жесткое условие - жесткий диск стандарта UltraDMA/66 будет работать с соответствующим контроллером только через специальный кабель. Как видно на фотографии ниже, внешне кабель для UltraDMA/66 отличается только более тонкими проводниками и разница эта не очевидна (если только рядом не лежит обычный IDE кабель). Проще всего отличить один кабель от другого по цвету разъемов. На кабелях для UltraATA/66 голубой разъем ВСЕГДА подключается к контроллеру, а черные разъемы - к периферийным устройствам.
|
|
| На фотографии верхний кабель - обычный IDE кабель, ниже - кабель для UltraDMA/66. |
Первые жесткие диски с поддержкой нового стандарта были выпущены фирмой Western Digital в декабре 1998 года.
В заключении хотелось бы предостеречь от больших надежд на качественный скачок в производительности дисковой подсистемы компьютера после появления и внедрения UltraDMA/66. Реально скорость работы в 66 MBytes/sec будет достигаться только при работе с буфером на жестком диске. Поэтому при работе с жестким диском, имеющим размер буфера до 512 kBytes, можно ручаться за то, что никакого реального прироста производительности дисковой подсистемы при замене диска и контроллера с UltraDMA/33 на UltraDMA/66 не произойдет. Какое-то повышение производительности будет заметно на жестких дисках с буфером 2 MBytes и больше. Скорее всего, размер буфера и дальше будет расти, так как только в этом случае рост скорости интерфейса будет заметен.
Многие проводят параллели между SCSI и IDE, так как скорость SCSI интерфейса также постоянно растет. Но эти сопоставления неправомерны - на одной SCSI шине может быть до 15 устройств и при размере буфера на каждом, например, 2 MBytes, контроллер должен иметь возможность непрерывно оперировать с 30 MBytes данных и для этого просто необходимо иметь высокие скорости на SCSI интерфейсе. На IDE шине в принципе возможно подключение только двух устройств и поэтому скорость интерфейса такого существенного значения не имеет

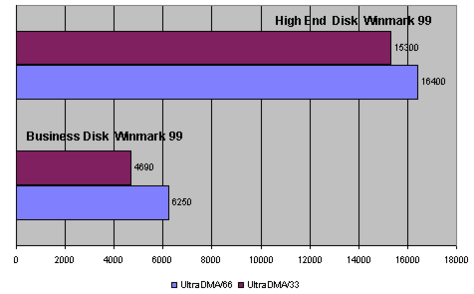

Скорость жесткого диска с контроллером Ultra DMA/66 по сравнению с контроллером Ultra DMA/33
Сравнение проводилось на следующем оборудовании:
материнская плата ASUSTeK P3B-F
процессор Pentium II 475 MHz (шина 105 MHz)
128 MBytes RAM
первый жесткий диск с установленными программами - Western Digital AC29100 Expert, второй диск, скорость которого измерялась - Western Digital WD273BA
контроллер ABIT Hot Rod Ultra DMA/66
OS - Windows 98 Second Edition Russian
Как мы тестировали:
использовался тест ZD Winbench 99 1.1
режим DMA разрешен
режим Ultra DMA/66 разрешался соответствующей программой для диска WD273BA только при работе с контроллером Ultra DMA/66
Диск WD273BA был выбран для измерения разницы в скорости как один из самых высокопроизводительных дисков на рынке, к тому же он имеет достаточно большую кэш-память на диске, 2 MBytes. Реально, по нашему мнению, влияние более производительного интерфейса будет увеличиваться практически прямо пропорционально объему кэш-памяти на диске, так как на практике диск не может в силу своих характеристик отдавать данные даже со скоростью в 4 раза меньше скорости самого интерфейса Ultra DMA/66.
Название опции:
Ultra DMA Mode
Возможные значения:
Auto, Disabled или Auto, Enabled, Disabled или Auto, Mode 0, Mode 1, Mode 2, Mode 3, Mode 4, Mode 5, Mode 6, Disabled или Auto, SWDMA 0, SWDMA 1, SWDMA 2, MWDMA 0, MWDMA 1, MWDMA 2, UDMA 0, UDMA 1, UDMA 2, UDMA 3, UDMA 4, UDMA 5, UDMA 6
Описание:
Опция позволяет указать режим прямого доступа к памяти (DMA — Direct Memory Access, UDMA — Ultra DMA), используемый при работе накопителя, подключенного к данному каналу стандартного IDE/SATA-контроллера чипсета. Как правило, можно использовать режим автоматического определения возможностей накопителя (Auto). В случае проблем с данным конкретным диском можно попытаться отключить режим DMA (Disabled). Только стоит иметь в виду, что это приведет к существенному падению производительности дисковой подсистемы, использовать эту меру можно только в крайнем случае.
Зачастую среди значений данной опции присутствуют не только варианты, дающие возможность включить или отключить режим прямого доступа к памяти, но и значения, позволяющие указать конкретный режим. Тогда, если накопитель работает нестабильно, можно попробовать вместо полного отключения DMA перейти на один из младших режимов. Возможно, это полностью решит проблему, при этом не столь пагубно сказавшись на производительности дисковой подсистемы.
Для справки приведем названия режимов и максимальную скорость обмена данными с накопителем интерфейса IDE или SATA для каждого из режимов (следует учитывать, что режимы DMA дополняют режимы PIO Mode, обеспечивая существенно большую скорость работы):
| Single-Word DMA 0 | 2.1 Мбайт/сек |
| Single-Word DMA 1 | 4.2 Мбайт/сек |
| Single-Word DMA 2 | 8.3 Мбайт/сек |
| Multi-Word DMA 0 | 4.2 Мбайт/сек |
| Multi-Word DMA 1 | 13.3 Мбайт/сек |
| Multi-Word DMA 2 | 16.7 Мбайт/сек |
| Ultra DMA 0 | 16.7 Мбайт/сек |
| Ultra DMA 1 | 25.0 Мбайт/сек |
| Ultra DMA 2 или Ultra DMA 33 | 33.3 Мбайт/сек |
| Ultra DMA 3 | 44.4 Мбайт/сек |
| Ultra DMA 4 или Ultra DMA 66 | 66.7 Мбайт/сек |
| Ultra DMA 5 или Ultra DMA 100 | 100.0 Мбайт/сек |
| Ultra DMA 6 или Ultra DMA 133 | 133.0 Мбайт/сек |
Все современные жесткие диски с интерфейсом IDE способны работать как минимум в режиме Ultra DMA 100. Приводы оптических дисков и им подобные устройства обычно используют режим Ultra DMA 33, есть модели, использующие Ultra DMA 66. Таким образом, для более или менее современных жестких дисков должна быть установлена комбинация PIO Mode 4 и Ultra DMA 100 (как вариант, Ultra DMA 133), но лучше установить значение Auto. Для приводов оптических дисков и им подобных устройств — PIO Mode 4 и Ultra DMA 33 (как вариант, Ultra DMA 66), но, опять же, лучше использовать Auto
