Private Sub VScroll1_Change()
Label2 = 80 - VScroll1
End Sub

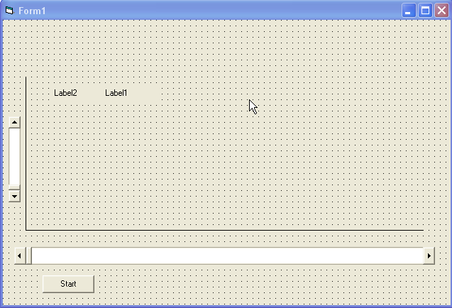

Общий вид содержания формы представлен на Рис. 7.
Рис. 7.
Следующим шагом будет введение активной кнопки, нажатием на которую будет осуществляться старт (Пуск, Выстрел). Для этого на панели управления выберем новый элемент Command1
и устанавливаем его в любом удобном месте рабочей области формы. При этом в свойствах элемента Properties-Command1 в строке Caption пропишем новое имя «Start». Активировав содержание формы запишем для элемента Command1 следующие строки, взятые из уже решенной задачи полета ядра в QBasic (Приложение 1), правда пока без учета сопротивления воздуха:
Private Sub Command1_Click()
x0 = 480
y0 = 4440
X2 = x0
Y2 = y0
v = 150
g = 9.8
a = Label2
f = a * 3.14 / 180
100 q = 0.0001
t = t + q
s = v * t * Cos(f) * 2
h = (v * t * Sin(f) - (g * t ^ 2) / 2) * 5.5
Line (X2, Y2)-(x0 + s, y0 - h), 14
X2 = x0 + s
Y2 = y0 - h
If h < 0 Then GoTo 200
GoTo 100
200 End Sub
Значение координат х0 и у0 (начальная точка старта) подбираются индивидуально.

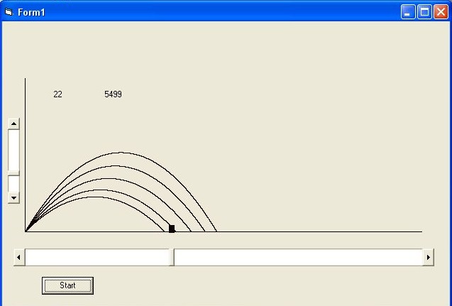

В целом, на этом, задачу можно считать выполненной. На Рис.8 и Рис.9 отображен общий вид формы.

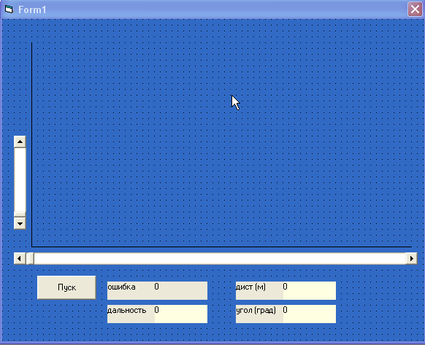

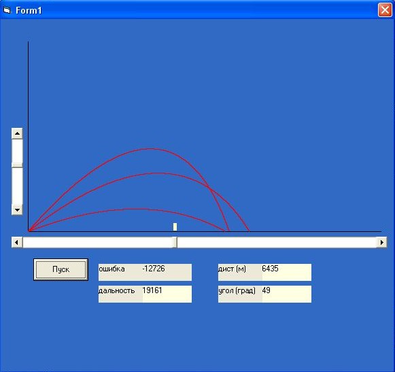

Для большей наглядности можно вести еще ряд элементов, изменить цвет, ввести коэффициент сопротивления воздуха. Как вариант, в приложении 2 показано содержание файла form*.frm , для данного случая, а рис. 10 и рис. 11 отображает общий вид формы.
Рис. 8.
Рис. 9
Рис. 10
Рис. 11
Использование таймера в VB
В большинстве случаев решаемые задачи в той или иной мере привязаны к реальному времени. В VB так же при решении задач можно использовать время - таймер, причем таймеров может быть несколько, они могут работать как вместе, так и поочередно, при этом один процесс решения может останавливаться, а другой - начинаться.
В предлагаемом примере (Приложение 3), решена задача наведения в ручную ракеты (ПТУРС) на цель. Для решения задачи использованы пять таймеров, причем данное решение не является самым удачным и имеет ряд погрешностей. Но для получения начальных навыков в программировании в VB вполне приемлем. Общий вид формы представлен на Рис. 12.

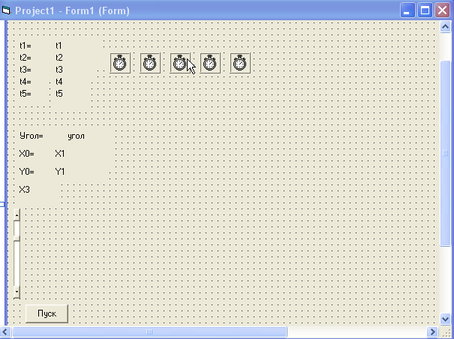

Рис.12.
Особенностью составления, в этом случае, программы является то, что в самом начале указывается перечень элементов, которые, так или иначе, зависят от таймеров:
Private Sub Form_Load()
Label1.Caption = 0
Label2.Caption = 0
Label3.Caption = 0
Label4.Caption = 0
Label5.Caption = 0
Label6.Caption = 0
Label13.Caption = 0
Label15.Caption = 0
Label17.Caption = 0
End Sub
Первый таймер (Private Sub Timer1_Timer()), запускается сразу после начала программы, так как по умолчанию в свойствах элемента Timer1 в графе interval установлена 1, что соответствует 1мл.сек. При этом положение цели (танка) начинает меняться в соответствию с записью:
Label1.Caption = Label1.Caption + Timer1.Interval
a = Label1.Caption
Timer1 работает до тех пор пока ракета не выйдет за приделы 13000 или не попадет в цель:
If X0 > 13000 Then Timer1.Interval = 0
If Label17.Caption < 150 Then Timer1.Interval = 0
Остальные таймеры в начальный момент отключены, т.е. для каждого таймера в графе interval установлен 0.
Работа таймера 3 начинается после нажатия кнопки ПУСК:
Private Sub Command1_Click()
Rem старт ПТУРС
Timer3.Interval = 1
End Sub
Полет ракеты описывается следующим блоком:
T = Timer3.Interval
Rem Полет ПТУРС
X1 = V * T * Cos(f - Rnd * 0.1)
Y1 = V * T * Sin(f + Rnd * 0.1)
Label5.Caption = (Label5.Caption + X1)
Label4.Caption = (Label4.Caption + Y1)
Label6.Caption = 12000 - a * k
X0 = Label5.Caption
Y0 = -Label4.Caption
Начальный угол стрельбы задается положением скрола и может меняться в пределах от +25 до -15. Положение скрола, по умолчанию, в свойствах установлено как: max 40; value 10.
А строка:
Label3.Caption = (25 - VScroll1)
определяет, что начальный угол стрельбы Label3.Caption =15.
Таймер 2 начинает работать, если высота полета ПТУРС становится меньше -50, т.е. снаряд врезался в землю:
If Y0 > 50 Then Timer2.Interval = 1,
при этом запускается программа взрыва:
Private Sub Timer2_Timer()
Rem: фейерверк
Rem: a угол разлета
Rem: r радиус разлета, n количество осколков
Rem: коэффициенты 1 и 4 определяют ширину и высоту разлета
X1 = Label5.Caption
Y1 = -Label4.Caption
r = 200
n = 500
Dim x(10), y(10)
Randomize (Label2.Caption)
For i = 1 To 2
a = -6.28 * Rnd / 2
rn = r * Rnd
xc = X1 + 400 + rn * 1.5 * Cos(a)
yc = Y1 + 5600 + rn * 5 * Sin(a)
PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd
Next
If Label1.Caption > 200 Then Timer2.Interval = 0
End Sub
При этом таймер 3 остановится при дальнейшем опускании снаряда до -100:
If Y0 > 100 Then Timer3.Interval = 0
При достижении ракеты цели по дальности:
If Label5.Caption > 11500 - (Label1.Caption) Then Timer4.Interval = 1
начинает работать таймер 4. В этом случае проверяется высота полета, и если она меньше 200 включается таймер 5:
Private Sub Timer4_Timer()
If Label4.Caption < 200 Then Timer5.Interval = 1
End Sub
Запускается программа взрыва:
Private Sub Timer5_Timer()
X0 = Label5.Caption
Y0 = -Label4.Caption
r = 100
n = 100
Dim x(100), y(100)
Randomize (Label2.Caption)
For i = 1 To 5
a = -6.28 * Rnd / 2
rn = r * Rnd
xc = X0 + 400 + rn * 3 * Cos(a)
yc = Y0 + 5600 + rn * 5 * Sin(a)
PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd
Next
End Sub
И если сохраняется тенденция к снижению снаряда, то таймер 1 останавливается:
If Label17.Caption < 150 Then Timer1.Interval = 0

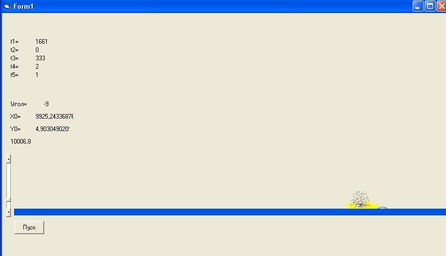

Цель поражена (Рис.13).
Рис.13
Заключение
Таким образом, язык программирования Visual Basic, наглядно позволяет смоделировать физический процесс, получить конкретные результаты и навыки. Отличительной особенностью VB, является возможность работы его непосредственно в среде Windows, что значительно повышает наглядность, красочность программы и гибкость в ее применении.
Необходимо еще раз подчеркнуть, что создаваемые объекты сразу же обеспечены программным кодом и для них приемлем метод перетягивания, что весьма распространено Windows.
Итак, полученные навыки позволят в дальнейшем самостоятельно решать задачи различной сложности, расширить приобретенный опыт и углубить свои знания в вопросах программирования.
Список литературы
Кравченко В. Программирование. «Компьютерное моделирование движения тел». Учебно – исследовательская работа учащейся 9 класса г. Кунгур 2005 – 30 с.
Дж. Радер., К. Миллсап. Бейсик для персонального компьютера фирмы IBM: Пер. с англ. – М.: Радио и связь, 1991. – 30 л.: ил.
Р. Мкдона. Основы микрокомпьютерных вычислений: Пер. с англ./ Т.Г.Никольской; Под ред. В. Ф. Шальгина. – М.: Высш. Школа., 1989. – 272 с.: ил.
Задачи и упражнения по программированию: Практ. Пособие для ПТУ/ Под ред. А. Я. Савельева. Кн. 2. Тяжелая промышленность и транспорт/ В.Е.Алексеев, А.С. Ваулин. – 2-е изд., доп. – М.: Высш. шк., 1989-112 с.: ил.
А. В. Перышкин., Е. М. Гутник. Физика. 10 кл.: «Учеб. для общеобразоват. учеб. заведений – М.: Дрофа, 2002.
И. Д. Помбрик, Н. А. Шевченко. Аэродинамика. Изд. третье, исправленное и дополненное. М., Военное издательство, 1972 – 96 с.: СПД
Г. И. Светозарова. ОСНОВЫ ПРИКЛАДНОЙ ИНФОРМАТИКИ. Раздел: Описание языка Турбо-Бейсик. Справочное пособие.
http://www.codenet.ru/progr/vbasic/first.php
http://vb.hut.ru/vbnovice/lessons.htm
http://vbzero.narod.ru/loading.htm
http://vbzero.narod.ru/site.htm
http://vbzero.narod.ru/project.htm
http://www.tam.ru/guide/
http://www.codenet.ru/progr/vbasic/menu/vbhelp_01.php
Приложение 1
REM ЯДРО
5 INPUT « Ввести угол стрельбы от 5 до 80 град»; a
7 IF a < 5 THEN 10
IF a > 80 THEN 20
GOTO 40
10 INPUT « Угол должен быть >=5»; a
GOTO 7
20 INPUT « Угол должен быть <=80»; a
GOTO 7
40 INPUT « Ввести дальность до цели от 200 до 5000 м»; l
45 IF l < 200 THEN 50
IF l > 5000 THEN 60
GOTO 70
50 INPUT « Расстояние до цели должно быть >=200»; l
GOTO 45
60 INPUT « Расстояние до цели должно быть <=5000»; l
GOTO 45
70 INPUT « Для выстрела нажать F1»; enter
REM построение координат
SCREEN 9:
x0 = 50
y0 = 300
x1 = 600
y1 = 50
x2 = 50
y2 = 300
REM координата Y
LINE (x0, y0)-(x0, y1), 12
LOCATE 18, 4: PRINT “250”
LOCATE 14, 4: PRINT “500”
LOCATE 10, 4: PRINT “750”
LOCATE 6, 4: PRINT “1000”
LINE (48, 245)-(52, 245), 11
LINE (48, 190)-(52, 190), 11
LINE (48, 135)-(52, 135), 11
LINE (48, 80)-(52, 80), 11
REM координата X
LINE (x0, y0)-(x1, y0), 12
LOCATE 23, 19: PRINT “1000”
LOCATE 23, 31: PRINT “2000”
LOCATE 23, 44: PRINT “3000”
LOCATE 23, 56: PRINT “4000”
LOCATE 23, 69: PRINT “5000”
LINE (150, 302)-(150, 298), 11
LINE (250, 302)-(250, 298), 11
LINE (350, 302)-(350, 298), 11
LINE (450, 302)-(450, 298), 11
LINE (550, 302)-(550, 298), 11
REM ЦЕЛЬ
LINE (x0 + l / 10, 299)-(x0 + l / 10 + 5, 299), 10
LINE (x0 + l / 10, 298)-(x0 + l / 10 + 5, 298), 10
REM показания
LOCATE 1, 6: PRINT “V m/s”
LOCATE 2, 6: PRINT “H m”
LOCATE 2, 24: PRINT “S m”
LOCATE 1, 24: PRINT “T s”
80 KEY(1) ON
ON KEY(1) GOSUB 90
GOTO 80
REM полет
90 v = 200
g = 9.8
f = a * 3.14 / 180
100 q = .01
t = t + q
REM k коэффициент сопротивления воздуха
k = .016
vs = v * COS(f) – (k – k / (k + v * COS(f)))
vh = v * SIN(f) – (k – k / (k + v * SIN(f)))
s = vs * t * 2
h = (vh * t – (g * t ^ 2) / 2) * 5.5
v = SQR(vs ^ 2 + vh ^ 2)
LINE (x2, y2)-(x0 + s / 20, y0 – h / 25), 14
x2 = x0 + s / 20
y2 = y0 – h / 25
LOCATE 1, 12: PRINT v
LOCATE 2, 12: PRINT h / 5.5
LOCATE 2, 28: PRINT s / 2
LOCATE 1, 28: PRINT t
IF h < 0 THEN 200
GOTO 100
200 REM взрыв
r = 30
n = 500
REM: a угол разлета
REM: r радиус разлета, n количество осколков
REM: коэффициенты 0.5 и 1 определяют ширину и высоту разлета
DIM x(n), y(n)
RANDOMIZE (TIMER)
FOR I = 1 TO n
a = -6.28 * RND / 2
rn = r * RND
xc = x2 + rn * .5 * COS(a)
yc = y2 + rn * 1 * SIN(a)
PSET (xc, yc), 9 + 9 * RND
PRESET (x(i), y(i))
NEXT
END
Приложение 2
VERSION 5.00
Begin VB.Form Form1
BackColor = &H8000000D&
BorderStyle = 1 ‘Fixed Single
Caption = “Form1”
ClientHeight = 7770
ClientLeft = 45
ClientTop = 435
ClientWidth = 8670
FillColor = &H00C0FFFF&
LinkTopic = “Form1”
MaxButton = 0 ‘False
MinButton = 0 ‘False
ScaleHeight = 7770
ScaleWidth = 8670
StartUpPosition = 3 ‘Windows Default
Begin VB.CommandButton Command1
Caption = “Пуск”
Height = 495
Left = 720
TabIndex = 2
Top = 5280
Width = 1215
End
Begin VB.VscrollBar Vscroll1
Height = 1935
Left = 240
Max = 80
MousePointer = 9 ‘Size W E
TabIndex = 1
TabStop = 0 ‘False
Top = 2400
Value = 80
Width = 255
End
Begin VB.HscrollBar Hscroll1
Height = 255
Left = 240
Max = 15000
Min = 10
MousePointer = 7 ‘Size N S
TabIndex = 0
Top = 4800
Value = 100
Width = 8295
End
Begin VB.Label Label9
Caption = “Ошибка”
Height = 375
Left = 2160
TabIndex = 11
Top = 5400
Width = 975
End
Begin VB.Line Line1
X1 = 600
X2 = 600
Y1 = 4680
Y2 = 480
End
Begin VB.Label Label8
Caption = “0”
Height = 375
Left = 3120
TabIndex = 10
Top = 5400
Width = 1095
End
Begin VB.Label Label7
Caption = “Дальность”
Height = 375
Left = 2160
TabIndex = 9
Top = 5880
Width = 975
End
Begin VB.Label Label6
Caption = “угол(градус)”
Height = 375
Left = 4800
TabIndex = 8
Top = 5880
Width = 975
End
Begin VB.Label Label5
Caption = “дист(м)”
Height = 375
Left = 4800
TabIndex = 7
Top = 5400
Width = 975
End
Begin VB.Label Label4
Caption = “Label4”
Height = 15
Left = 5040
TabIndex = 6
Top = 6000
Width = 135
End
Begin VB.Label Label3
BackColor = &H80000018&
Caption = «0»
Height = 375
Left = 3120
TabIndex = 5
Top = 5880
Width = 1095
End
Begin VB.Label Label2
BackColor = &H80000018&
Caption = «0»
Height = 375
Left = 5760
TabIndex = 4
Top = 5880
Width = 1095
End
Begin VB.Label Label1
BackColor = &H80000018&
Caption = «0»
Height = 375
Left = 5760
TabIndex = 3
Top = 5400
Width = 1095
End
Begin VB.Line Line2
X1 = 600
X2 = 8400
Y1 = 4680
Y2 = 4680
End
End
Attribute VB_Name = “Form1”
Attribute VB_GlobalNameSpace = False
Attribute VB_Creatable = False
Attribute VB_PredeclaredId = True
Attribute VB_Exposed = False
Private Sub Hscroll1_Change()
Cls
Label1 = Hscroll1
X1 = Hscroll1 * 0.507
Line (X1 + 550, 4500)-(X1 + 600, 4650), &HC0FFFF, BF
End Sub
Private Sub Vscroll1_Change()
Label2 =80 – Vscroll1
End Sub
Private Sub Command1_Click()
X0 = 600
Y0 = 4680
X2 = X0
Y2 = Y0
v = 300
g = 9.8
a = Label2
f = a * 3.14 / 180
100 q = 0.00005
t = t + q
Rem k – коэффициент сопротивления воздуха
k = 0.0001
vs = v * Cos(f) – (k – k / (k + v * Cos(f)))
vh = v * Sin(f) – (k – k / (k + v * Sin(f)))
s = vs * t
h = (vh * t – (g * t ^ 2) / 2)
s = v * t * Cos(f)
h = v * t * Sin(f) – (g * t ^ 2) / 2
v = Sqr(vs ^ 2 + vh ^ 2)
Line (X2, Y2)-(X0 + s, Y0 – h), &HFF&
X2 = X0 + s
Y2 = Y0 – h
If h < 0 Then GoTo 200
GoTo 100
200 Label3 = s * 4.32 \ 1
v = X1 \ 2 * 2
Label8 = Hscroll1 – s * 4.32 \ 1
End Sub
Приложение 3
Private Sub Form_Load()
Label1.Caption = 0
Label2.Caption = 0
Label3.Caption = 0
Label4.Caption = 0
Label5.Caption = 0
Label6.Caption = 0
Label13.Caption = 0
Label15.Caption = 0
Label17.Caption = 0
End Sub
Private Sub Timer1_Timer()
Label1.Caption = Label1.Caption + Timer1.Interval
Label2.Caption = Label2.Caption + Timer2.Interval
Label13.Caption = Label13.Caption + Timer3.Interval
Label15.Caption = Label15.Caption + Timer4.Interval
Label17.Caption = Label17.Caption + Timer5.Interval
a = Label1.Caption
T = Timer3.Interval
k = 1.2
V = 30
Label3.Caption = (250 - VScroll1) \ 10
q = Label3.Caption
f = q * 3.14 / 180
Rem Поверхность
Line (14850, 5640)-(350, 5820), &H80000002, BF
Rem Танк
Line (12000 - a * k, 5620)-(12850 - a * k, 5520), &HFFFF&, BF
Line (11920 - a * k, 5540)-(12000 - a * k, 5530), &HFFFF&, BF
Line (11900 - a * k, 5550)-(12000 - a * k, 5540), &HFFFF&, BF
Line (11920 - a * k, 5560)-(12000 - a * k, 5550), &HFFFF&, BF
Line (11940 - a * k, 5570)-(12000 - a * k, 5560), &HFFFF&, BF
Line (11950 - a * k, 5590)-(12000 - a * k, 5570), &HFFFF&, BF
Line (11970 - a * k, 5600)-(12000 - a * k, 5590), &HFFFF&, BF
Line (12825 - a * k, 5600)-(12900 - a * k, 5580), &H8000000F, BF
Line (12800 - a * k, 5620)-(12900 - a * k, 5600), &H8000000F, BF
Line (12850 - a * k, 5620)-(13950 - a * k, 5520), &H8000000F, BF
Rem башня танка
Line (12200 - a * k, 5440)-(12650 - a * k, 5500), &HFFFF&, BF
Line (11900 - a * k, 5460)-(12200 - a * k, 5460), &HFFFF&
Line (12650 - a * k, 5440)-(12750 - a * k, 5500), &H8000000F, BF
Rem Полет ПТУРС
X1 = V * T * Cos(f - Rnd * 0.1)
Y1 = V * T * Sin(f + Rnd * 0.1)
Label5.Caption = (Label5.Caption + X1)
Label4.Caption = (Label4.Caption + Y1)
Label6.Caption = 12000 - a * k
X0 = Label5.Caption
Y0 = -Label4.Caption
Rem ПТУРС
Line (X0 + 300, 5550 + Y0)-(X0 + 400, 5500 + Y0), &H8000000F, BF
Line (X0 + 300, 5550 + Y0)-(X0 + 500, 5600 + Y0), &H8000000F, BF
Line (X0 + 300, 5450 + Y0)-(X0 + 550, 5500 + Y0), &H8000000F, BF
Line (400 + X0, 5500 + Y0)-(420 + X0, 5550 + Y0), &HFF&, BF
Line (400 + X0, 5525 + Y0)-(550 + X0, 5525 + Y0), &HFF&
Rem дым
X2 = 12820 - a * k
Y2 = 5620
r = 30
n = 1
Dim x(10), y(10)
Randomize (Label1.Caption)
For i = 1 To 50
a = -6.28 * Rnd / 6
rn = r * Rnd
xc = X2 + rn * 9 * Cos(a)
yc = Y2 + rn * 3 * Sin(a)
PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd
Next
If X0 > 13000 Then Timer1.Interval = 0
If Y0 > 50 Then Timer2.Interval = 1
If Y0 > 100 Then Timer3.Interval = 0
If Label5.Caption > 11500 - (Label1.Caption) Then Timer4.Interval = 1
End Sub
Private Sub Command1_Click()
Rem старт ПТУРС
Timer3.Interval = 1
End Sub
Private Sub Timer2_Timer()
Rem: фейерверк
Rem: a угол разлета
Rem: r радиус разлета, n количество осколков
Rem: коэффициенты 1 и 4 определяют ширину и высоту разлета
X1 = Label5.Caption
Y1 = -Label4.Caption
r = 200
n = 500
Dim x(10), y(10)
Randomize (Label2.Caption)
For i = 1 To 2
a = -6.28 * Rnd / 2
rn = r * Rnd
xc = X1 + 400 + rn * 1.5 * Cos(a)
yc = Y1 + 5600 + rn * 5 * Sin(a)
PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd
Next
If Label1.Caption > 200 Then Timer2.Interval = 0
End Sub
Private Sub Timer4_Timer()
If Label4.Caption < 200 Then Timer5.Interval = 1
End Sub
Private Sub Timer5_Timer()
X0 = Label5.Caption
Y0 = -Label4.Caption
r = 100
n = 100
Dim x(100), y(100)
Randomize (Label2.Caption)
For i = 1 To 5
a = -6.28 * Rnd / 2
rn = r * Rnd
xc = X0 + 400 + rn * 3 * Cos(a)
yc = Y0 + 5600 + rn * 5 * Sin(a)
PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd
If Label17.Caption < 150 Then Timer1.Interval = 0
Next
End Sub
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
