Получившийся монстр состоял из двух стандартных селероновых радиаторов, усаженных по обе стороны камня, плюс на каждом из них для лучшего нагнетания воздуха на решётку стоит сверху еще по одному кулеру. Как показывает практика, подобное спаривание вентиляторов увеличивает поток нагнетаемого на радиатор воздуха почти вдвое, а когда попадаются достаточно мощные кулера, то и более. Радиатор, сидящий на камне с фронтальной стороны для максимальной теплоотдачи крайне необходимо посадить на термопасту КПТ-8. Начинив подобным образом проц можно спать спокойно – по крайней мере, у меня и у всех, кого знаю, подобные монстры отлично вкалывают вообще без глюков, по крайней мере, если и возникает прецедент, то не по причине перегрева камня. У этого метода ещё один значительный плюс – если вдруг выходит из строя один из кулеров, то его живой сосед сверху/снизу не даст умереть/повиснуть камню.

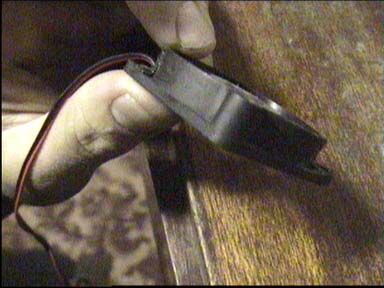

Техника пришпиливания кулеров одного к другому проста до безобразия. Берем тот из двух, который предполагается поставить верхним, и паяльником буквально выжигаем в местах крепления двух винтов проушины таким образом, (как показано на фотке) чтобы закручиваемый туда впоследствии шуруп (или винт) садился в гнездо максимально глубоко. Делается это для того, чтобы можно было прикрутить оба кулера к радиатору стандартными шурупами 1,8 мм, а не искать четырёхсантиметровые гвозди. Затем берем немного оставшейся после зажаривания кулера пластмассы и аккуратно приплавляем в места крепления двух других винтиков. Делается это для создания 1мм. зазора между кулерами (если слепить их намертво, они будут задевать друг друга). Для той же цели необходимо поставить на оба закручиваемых болта шайбы.

PPGA-шный селерон довести до ума ещё проще, чем старый добрый слотовский. Вся задача их успешного охлаждения сводится к тому, чтобы найти максимально большой радиатор. Самый легкий вариант - купить рулезную штучку под названием Мега-кулер (правда стоит на 2$ в среднем дороже обычного вентилятора).
Я нашёл иной путь - мне посчастливилось откопать на одной "железной фирме" радиаторную решетку аж 2,5 см. высоты по обычной цене. С двумя кулерами на ней, селерон-400 на Iwill-BD100 успешно мутировал в "шестисотый", правда, пришлось поднять напряжение на 0,2В и отключить L2-кэш (об этом в разделе проблемы). Но результат даже с отключенным кэшем впечатлил. Работало, кстати, стабильно.

Теперь перейдём к пентиумам II / III. С ними можно поступать так же, как и с их братьями меньшими, с той лишь разницей, что их приходится подвергать раздеванию - снимать пластмассовый кожух. С некоторых пор, к большому сожалению, торгующие железом конторы просекли эту фишку, и теперь обклеивают продаваемые камни со всех сторон вдоль и поперёк гарантийными лейблами, срывание которые, как известно, чревато потерей гарантии на процессор. Это обстоятельство даже заставило меня пересесть на Celeron. Однако после я об этом сильно пожалел, увидев радиатор для P2 в форме цельного бруска, на который можно было посадить в сумме аж 4 кулера (2х2). Представляете, какие тут открываются возможности! Это недорогие варианты решения проблемы, существуют также фирменные кулеры.

Профессиональные кулеры

• Alpha

• CoolerMaster

• GlobalWin - VOS32

• TurboCooler

• AAVID

• TennMax

• AVC

• ElanVital

Какие проблемы испытывают современные кулеры?

Основная проблема - в недостаточном термическом сопротивлении. Другими словами, кулеры не могут должным образом охладить разогнанные процессоры. Уже никого не удивишь кулером, несущим на борту два вентилятора. Увы, и этот способ не всегда является эффективным. Другое дело - тип вентилятора. Все современные брэндовские кулеры идут с установленными на них вентиляторами размером 60х60х25, или 50х50х20. Такие вентиляторы больше шумят, но и перегоняют больше воздуха. Вентиляторы больших размеров ставить неудобно, да и нецелесообразно - ведь тут уже вопрос упирается в радиаторы. Размеры радиаторов уже давно превысили размеры самих процессоров в разы. Японская фирма ALPHA выпускает самый большой на сегодняшний день кулер для процессоров Pentium II/III.

Этот кулер имеет рёбра длиной около 60 мм и вентиляторы размером 60х60х25, укреплённые сверху над кулером. Что достигается таким образом? Самая высокая производительность из всех вентиляторных кулеров. Но здесь есть и проблемы. Масса всей конструкции составляет около 600 грамм, кулер устанавливается не на все материнские платы (на некоторых он просто упирается в DIMM слоты, или в чипсет) и не во все корпуса. При перевозке компьютера производители рекомендуют вынимать кулер вместе с процессором и перевозить отдельно, так как он создаёт большую нагрузку на процессор и поэтому может нанести повреждения при тряске. Вот мы и подошли к одной из главных проблем всех современных кулеров - проблеме совместимости. Почему бы ни сделать просто огромный радиатор? Да потому, что уже при определённых размерах его установка затрудняется из-за особенностей материнских плат.
Вторая проблема связана с вентиляторами, рассчитанными на использование с SECC II процессорами. Здесь для эффективного охлаждения чипов кэша используется специальная конструкция радиатора, именуемая VentSink. Суть её в том, что воздух, направляемый вентиляторами, при проходе через рёбра направляется прямо на микросхемы кэша через специальные отверстия в основании радиатора.

Таким образом, можно не беспокоиться за перегрев кэша. Теперь мы можем определить основные требования к кулерам.

1) Кулер должен обладать низким термическим сопротивлением и обеспечивать должное охлаждение.
2) Кулер должен обладать совместимостью - ставиться на все материнские платы и во все корпуса.
3) Если это кулер для SECC II процессоров, то он должен охлаждать микросхемы кэша.
4) Кулер должен иметь хорошее крепление - легко ставиться на процессор и легко сниматься.

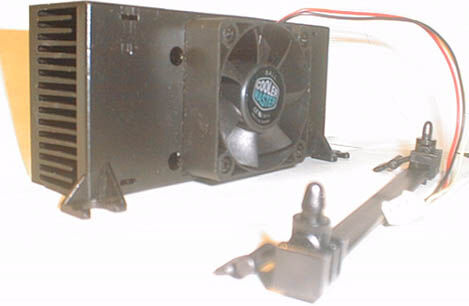

Что насчёт процессоров? Современные процессоры Pentium III, AMD K7, Celeron выделяют слишком большое количество теплоты. Даже, несмотря на то, что фирмы-производители процессоров всё время понижают питающее напряжение, каждый последующий процессор греется сильнее. И поэтому кулеры для каждого нового процессора должны совершенствоваться. Вы видели официальный кулер для AMD K7? Так вот, это кулер фирмы CoolerMaster, модель DP5-5f53-m2. Вот его фотография.

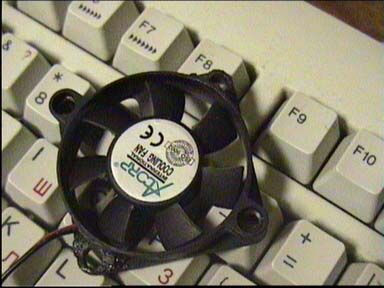

Это просто монстр, а не кулер. Он был разработан для SECC I процессоров (таких, как Pentium II), но благодаря высокой производительности было решено использовать его и для Athlon. Посмотрите на этот вентилятор. Он имеет размеры 50х50х15, имеющий частоту вращения 5400 rpm, мощность 1.2 Вт и производительность 14.3CFM. И как бы странно он ни выглядел, это только начало. Ведь Athlon имеет устаревший SECC I корпус, где радиатор соприкасается не напрямую с процессором, а со специальной пластиной. Поэтому здесь охлаждение не такое эффективное, как в корпусах SECC II, которые используют процессоры Pentium III. Это сподвигает производителей кулеров ставить более мощные вентиляторы и максимально улучшать радиаторы кулеров.

VOS32

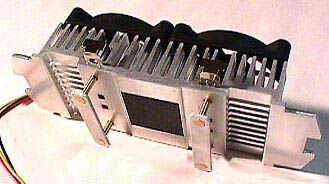

Что мы имеем в итоге? Посмотрите на новый кулер от фирмы GlobalWin. В ближайшее время он поступит в продажу. Этот кулер предназначен для установки на новые процессоры. Он может быть монтирован как на SECC I процессоры, так и на SECC II.

Кулер имеет просто гигантский игольчатый радиатор размером 118х75х45, на котором установлены два вентилятора размером 60х60х25. Вентиляторы установлены не посередине, а в верхней части кулера для того, чтобы обеспечить совместимость со всеми материнскими платами. Крепление сделано таким образом, чтобы обеспечить возможность установки как на SECC I, так и на SECC II процессоры.

Как видно, радиатор имеет конструкцию "Ventsink" и обеспечивает доступ свежего воздуха к чипам кэша процессора SECC II.

На процессоры, имеющие корпус SECC I (старые (Klamath) Pentium II, Athlon), SECC II (более новые (Deschutes) Pentium II, PentiumIII), а также на процессоры, имеющие корпус SEPP (слотовые версии Celeron) можно поставить кулеры, имеющие большой радиатор. А что делать с более маленькими процессорами, использующими Socket 7 (AMD K6), Socket 8 (Pentium Pro), Socket 370 (Celeron) и Coppermine? Ведь здесь почти всегда нет возможности установить радиатор, превышающий по ширине и длине размеры процессора (исключение, когда вы используете переходник SLOT1 - Socket 370). В таком случае вам придётся изменять высоту радиатора. Но и здесь есть свои лимиты.

TurboCooler

Но и для таких маленьких и "горячих" процессоров есть свои решения. Например, Hewlett Packard продаёт компьютеры с процессорами, потребляющими до 100 Ватт. Очевидно, что им пришлось разрабатывать собственное решение для охлаждения системы. Все эти кулеры были запатентованы и продавались только с компьютерами HP. Но несколько месяцев назад фирма HP решила заработать на этом деньги через дочернюю компанию HP Polarlogic. В настоящее время Polarlogic не продаёт кулеры для PC, однако в будущем они планируют выпустить серию кулеров для процессоров Xeon.

Н

овые кулеры носят название TurboCooler. Как сделать хороший кулер? Можно пойти двумя путями - увеличить размеры радиатора, или поставить более мощный вентилятор. HP применила на практике оба способа. Их радиатор имеет очень большие рёбра, окружающие вентилятор со всех сторон и расположенные именно под тем углом, под которым вентилятор гонит воздух. Именно поэтому не создаётся турбулентного эффекта, увеличивается поток воздуха, проходящего через радиатор и уменьшается шум. Технология изготовления радиатора также отличается от остальных. Радиатор выплавляется, а не штампуется, поэтому на нём меньше углов и заусенцев, создающих шум.

Теперь рассмотрим, как он работает.

К

онструкция радиатора представляет собой цилиндрическое тело. Стенки цилиндра одновременно выполняют роль рёбер радиатора. Рёбра загнуты точно по направлению движения воздуха от вентилятора, чтобы создавать как можно меньшее сопротивление и шум. Из-за того, что рёбра радиатора располагаются не вертикально, а загнуты под углом, они имеют значительно большие размеры и занимают меньше места. А благодаря их расположению, воздух равномерно проходит по всей длине ребра и охлаждает радиатор.

Н

а рисунке справа показан воздухоток через кулер. Как мы видим, холодный воздух поступает с верхней части кулера, ускоряется вентилятором и выводится в нижней части. При выходе из кулера воздушный поток имеет скорость 3.5 метра в секунду и толщину порядка 10 мм. Выходящий воздух можно использовать для охлаждения различных компонентов вокруг процессора. Иллюстрация показывает установку кулера на SECC II процессор. Как видно, кулер занимает место, сопоставимое с размерами ядра процессора. При установке дополнительных радиаторов на микросхемы кэша SRAM, можно добиться того, что выходящий воздух будет охлаждать и кэш.

HP TurboCooler показывает лучшие результаты - оптимальный выбор для разогнанного PPGA процессора. Проблема в том, что этот кулер был разработан для компьютеров HP, поэтому он поставляется без креплений. Но эта проблема решаема при помощи термоклея, которым его можно приклеить к процессору. Ещё в Cети появились сведения, что кто-то продаёт эти кулеры с креплениями, позволяющими устанавливать их как нормальные кулеры. Но это уж кому как повезёт. Тем более что наши люди на выдумки хитры. Так что если вы настолько "advanced", чтобы купить этот кулер, то вы сможете его прикрепить. Другая проблема в том, что из-за своих размеров этот кулер поместится не на все материнские платы (такие как ASUS P5A, P5A-B, ABIT BP6) - тут уж ничего не поделаешь.

Этот кулер обладает очень высокой совместимостью TurboCool можно поставить практически на все переходники Slot1-PPGA. При этом он не будет блокировать DIMM-слотов, как другие кулеры. Он также с лёгкостью уместится и на Socket-x материнских платах.

Характеристики
