BNC порт используется для соединения используя тонкий

коаксиальный кабель. BNC порт может подсоединяться к 30 концентраторам на тонком коаксиальном сегменте. Тонкий коаксиальный кабель, подключаемый к BNC порту, может быть расширен до 185 метров, и иметь компьютеры или другие Ethernet устройства подключенные к нему.

В соответствии с IEEE спецификациями, когда каскадируются два концентратора используя BNC порт, убедитесь, что длина коаксиального кабеля между двумя BNC портами составляет как минимум 0.5 метра( около 2 футов)

Гнездо адаптера электропитания

Адаптер питания (не обязательно) вставляется в это гнездо. Гнездо адаптера электропитания : переменный ток , напряжение 100,120,200-230 или 240 Вольт , частота от 50 до 60 Гц.

Описание аппаратного средства 2-3

Использование BNC порта

EtherHhu-8s может также быть состыкован с другим концентратором, используя BNC порт. Через этот порт, концентратор может быть соединен через тонкий коаксиальый кабель.

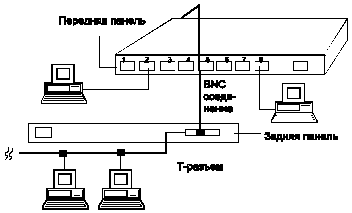

Рисунок 4.3 Каскадирование концентраторов используя BNC порт

Руководящие принципы в построении сложной конфигурации

В сложной конфигурации максимальное ограничение между 2 рабочими станциями - 5 кабельных сегментов и 4 концентратора. Для примера, если рабочая станция А посылает сообщение рабочей станции В, на пути между ними может стоять только 4 концентратора. Рисунок 4.4 на следующей странице иллюстрирует это.

Для контроля количества концентраторов на пути, мы рекомендуем, чтобы 1 концентратор был подключен к нескольким другим.

Смотрите также Рисунок 4.4 .Убедитесь в том, что между двумя станциями в сети есть только один путь.

Конфигурация 4-3
