Естественно, этот вариант не дает возможности полного взаимодействия между структурами. Цена на реализацию этого варианта ниже, чем во втором случае, а производительность остается такой же. Отличие в том, что во втором случае есть возможность работы сразу нескольким пользователям ЛВС района с ресурсами ЛВС АВО. В нашем случае число одновременно работающих пользователей ограничивается числом свободных телефонных каналов.

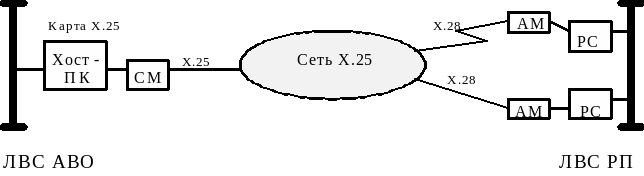

Рис 1.5.3. Вариант 3.

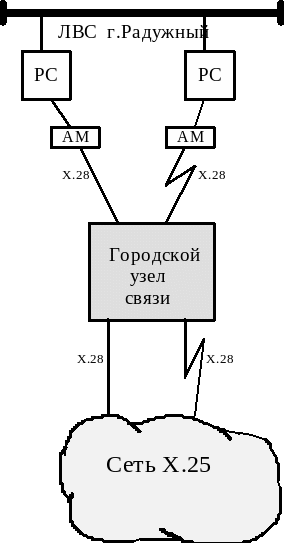

Рис. 1.5.4. Подключение г.Радужный к сети Х.25
1.5.1.4. ВыводыДело в том, что в нашем варианте нет необходимости в том, чобы множество пользователей какой-нибудь одной из удаленных ЛВС обращались к ресурсам ЛВС АВО и, тем более, вравноправном взаимодействии ЛВС между собой. Надо заметить, что не мало важную роль имеет критерий цены, следовательно, третий рассматриваемый нами вариант наиболее подходит для решения поставленной задачи (п.1.1)..
1.5.2. Подключение г.Радужного
Особое внимание надо уделить городу Радужному. Точнее не ему, а тому как подключить пользователя, находящегося в нем. Так как в нем нет узла сети Global Х.25, то необходимо принять другие меры, отличные от выше сказанных.
Доступ к ЛВС АВО пользователь из г.Радужный будет осуществлять следующим образом(см рис.1.5.4). Через асинхронный модем пользователь по коммутируемой или выделенной линии соединяется с городским узлом связи и далее , так же по выделенной или коммутируемой линии связи соединяется с Владимирским узлом сети Global Х.25.
Так происходит вход пользователя в сеть и он, как и все остальные РП может связаться с ЛВС АВО.
1.6. Аппаратное обеспечение
1.6.1. Общий обзор оборудования для корпоративных сетей
Корпоративная сеть - это достаточно сложная структура, используюшая различные типы связи, коммуникационные протоколы и способы полключения ресуров. С точки зрения удобства построения и управляемости сети следует ориентироваться на олнотипное оборудование одного производителя. Однако, практика показывает, что поставшиков, предлагающих максимально эффективные решения для всех возникавших задач, не сушествует. Работаюшая сеть всегда является результатом компромисса - либо это однородная система, неоптимальная с точки зрения цены и возможностей, либо более сложное в установке и управлении сочетание продуктов различных производителей. Далее мы рассмотрим средства построения сетей нескольких ведших производителей и дадим некоторые рекомендации по их использованию.
Все оборудование сней передачи данных можно условно разделить на два больших класса - периферийное, которое используется для подключения к сети оконечных узлов, и магистральное или опорное, реализуюшее основные функции сети - коммутаиию каналов, маршрутизацию и т.д. Четкой гранины между этими типами нет- одни и те же устройства могут использоваться в разном качестве или совмещать те и другие функнии. Следует отметить, что к магистральному оборудованию обычно предъявляются повышенные требования в части належности, производительности, количества портов и дальнейшей расширяемости. Периферийное оборудование является необходимым компонентом всякой корпоративной сети. Функиии же магистральных узлов может брать на себя глобальная сеть перелачи данных, к которой подключаются ресурсы. Как правило, магистральные узлы в составе корпоративной сети появляются только в тех случаях, когда используются арендованные каналы связи или создаются собственные узлы доступа.
Периферийное оборудование корпоративных сетй с точки зрения выполняемых функций также можно разделить на два класса. Во-первых, это маршрутизаторы (routers), служашие для обьеьинения олноролных LAN (как правило, IP или IPX) через глобальные сети передачи данных. В сетях, используюших IP или IPX в качестве основного протокола - в частности, и той же Internet, -маршрутизаторы используются и как магистральное оборудование, обеспечиваюшее стыковку различных каналов и протоколов связи. Маршрутизаторы могут быть выполнены как в виле автономных устройств, так и программными срмствами на базе компьютеров и специальных коммуникационных адаптеров.
Второй широко используемый тип периферийного оборудования - шлюзы (gateways), реализуюшие взаимодействие приложений, работаюших в разных типах сетей. В корпоративных сетях используются в основном шлюзы OSI, обеспечиваюшие взаимодействие локальных сетей с ресурсами Х.25 и шлюзы SNA, обеспечиваюшие полключение к сетям IBM. Полнофункииональный шлюз всегда представляет собой программно-аппаратный комплекс, поскольку должен обеспечивать необходимые для приложений программные интерфейсы.
Рассмотрим теперь, особенности реализщии некоторых из описанных выше функций в конкретных видах оборудования. Практика показывает, что оборудование, которое Вы выбираете для того, чтобы подключиться к уже существующей сети пакетной коммутации, либо построить неболь- шую чисто корпоративную сеть Х.25 отличается от оборудования, которое Вы выбрали бы для построения сети большего размера, предназначенную для коммерческого использования.
1.6.1.1. RAD Data Communication
Во многом выбор будет зависеть от способа реализации в оборудовании пользовательского ин терфейса, а также от метода передачи по сети управляющей и статистической информации. Именно в этой области виды оборудования, поставляемые различными компаниями, разнятся в наибольшей степени. Поясним сказанное на конкретном примере. Оборудование Х.25 фирмы RAD Data communications очень удобно при использовании его в качестве средств доступа к сетям X.25, а также для построения ведомственных сетей. Это связано с тем, что все функции управления в объеме достаточном для конфигурирования ПАДа и ЦКП, и для сбора статистической информщии со всех узлов сети реализованы во встроенном программном обеспечении ПАДов и ЦКП (ПО, хранящемся в ПЗУ устройства).
Для обращения к этим функциям, вам достаточно иметь ПК, с установленным на нем любым стандартным пакетом эмуляции терминала. С такого ПК, подключенного к любому асинхронному порту любого узла сети, вы можете сконфигурировать любой другой узел сети, а также получить статистическую информацию о функционировании любого узла в сети (количество переданных пакетов и кадров различных типов по каждому каналу узла, количество кадров и пакетов, принятых с ошибкой, наличие ситуации приостановки потока данных по кжкдому из каналов и др.). Дополнительный сервис заключается в том, что весь пользовательский интерфейс реализован в виде системы вложенных меню, с выдачей контекстных подсказок. Это дает возможность даже не слишком подготовленному пользователю производить контроль и настройку сети.
При использовании линий связи на основе медной проволоки в зависимости от диаметра и длины провода может применяться оборудование различных фирм-изготовителей. Очень широкий спектр оборулования представлен фирмой RAD Data Communications. При невысоких требованиях к скорости на 4-х проводных линиях протяженностью ло 25 километров модем МТМ-15 позволяет получить скорость до 19200 бит/сек. При необходимости увеличения скорости ло 32...64 Кбит/сек можно применять МТМ-20, который работает на линиях до 15 километров. На более коротких линиях связи (до 5 км) можно получить еше более высокую скорость: молем ASM-20 работает на скорости до 128 Кбит/сек, а модем ASM-24 - на скорости до 144 Кбит/сек. На коротких линиях ло 1 километра можно получить скорость в канале 2 Мбит/сек при использовании модема ASM-40. На 2-х проволных линиях до 5-ти километров можно применить ASM-31 который работает на скоростях до 144 Кбит/сек.
1.6.1.2. Мемотес Соммunication
Несколько другой подход реализован например в оборудовании Memotec Communications. Работа с этим оборудованием предполагает наличие системы управления, т.е. специального ПО, устанавливаемого на компьютере. Это связано, как с тем, что встроенный в само оборудование пользовательский интерфейс является командно-ориентированным, так и с тем, что в оборудовании фирмы Memotec реализованы специальные функции, рассчитанные на взаимодействие с системой управления. Достаточно сложный командно-ориентированный интерфейс рассматриваемого оборудования дает преимущества подготовленному пользователю, т.к. с его помощью администратор сети может более оперативно и гибко производить конфигурирование сети. Однако даже для подготовленного пользователя являются полезными функции по автоматизации процесса конфигурирования, предоставляемые системой управления. Упоминавшиеся выше специальные функции включают в свой состав оперативный сбор информации ( alarms) о всех возникающих в сети аварийных ситуациях. Причем, администратор сам может принимать решения, какие ситуации счи гать аварийными, а какие нет. Например, явно нет смысла сообщать об искаженных кадрах, если их процент не слишком высок. Кроме того, системой управления собирается тарификщионная информщия. Вся эта информация выдается в режиме реального времени по инициативе узлов сети.
Для организации обмена в режиме реального времени, передаваемая информщия организуется по возможности наименее избыточно. Информация, поступающая от узлов, хранится системой управления в базе данных. Ясно, что все описанные функции, необходимы для построения сравнительно большой коммерчески используемой сети, однако являются избыточными в противном случае, т.к. требуют более высокой квалификщии от обслуживающего персонала, а также вложения дополнительных средств в оборудование. В случае с оборудованием фирмы Memotec эти вложения правда не слишком велики, т.к. система управления стоит всего $2500 и может устанавливаться на недорогих персональных компьютерах. Однако это достаточно нетипичный случай. Обычно системы управления стоят гораздо дороже.
1.6.1.3. Cisco Sistems
Маршрутизаторы Cisco Systems
CISCO серии 2500 представляют собой широкий диапазон относительно дешевых многопротокольных решений для соелинения LAN сетей на базе Ehernet и Token Ring. Имеют фиксированную аппаратную структуру, программно нарашиваемы в функ циональном плане. Лля маршрутизаторов этой серии сушествует семь вариантов ОС - от простейшей IP Feature Set ( поддерживает только IP,HDLC, РРР, X.25, Frame Relay, SMDS, ISDN) до Enterprise Feature Set с поддержкой исчерпываюшего множества протоколов. При использовании данного вида маршрутизаторов можно начать работу с минимальной конфигураиии функций и нарашивать его по мере необходимости.
Кажьая модель серии 2500 полдерживает как минимум два из слелуюших интерфейсов: Ethernet, Token Ring, Synchronous Serial, Asynchronous Serial, ISDN BRI, Hub port interface.
Комбинации интерфейсов подобраны таким образом,чтобы маршрутизаторы этой серии максимально удовлетворили потребности пользователей.
Маршрутизаторы с одним интерфейсом локальной сети:
CISCO 2501 1 Ethernet, 2 Serial
CISCO 2502 1 Token Ring, 2 Serial
CISCO 2503 1 Ethernet, 2 Serial, 1 ISDN BRI
CISCO 2504 1 Token Ring, 2 Serial, 1 ISDN BRI
Маршрутизаторы специального назначения и конфигураиии:
CISCO 2501CF 2 Serial, CFRAD(Frame Relay) software (+1Ethernet)
CISCO 2502CF 2 Serial, CFRADsoftware (+1Token Ring)
CISCO 2503I 1Ethernet, 1 ISDN BRI, 1 ISDN software (+1 Serial)
CISCO 2504I 1Token Ring, 1 ISDN BRI, 1 ISDN software (+2 Serial)
Комбинированные - Маршрутизаторы/НОВ:
CISCO 2505 1Ethernet(8 hub ports), 2 Seriat
CISCO 2507 1Ethernet(16 hub ports), 2 Serial
CISCO 2516 1Ethernet(14 hub ports), 2 Serial, 1 ISDN BRI
CISCO 2517 1Token Ring(11 hub ports), 2 Serial, 1 ISDN BRI
Access servers (Серверы доступа):
CISCO 2509 1Ethernet, 2 Serial, 8 Asynch
CISCO 2510 1Token Ring, 2 Serial, 8 Asynch
CISCO 2511 1Ethernet, 2 Serial, 16 Asynch
CISCO 2512 1Token Ring, 2 Serial, 16 Asynch
Маршрутизаторы с двумя интерфейсами локальной сети:
CISCO 2513 1Ethernet, 1Token Ring, 2 Serial,
CISCO 2514 1Ethernet, 2 Serial
CISCO 2515 2Token Ring, 2 Serial
Access Servers CISCO 2500. Сервер доступа прелназначен лля соелинения центрального офиса с филиалами или организации улаленного лоступа по коммутируемым каналам. Эта платформа комбинирует в себе функции сервера доступа с функциями аналогового и цифрового модемов, и имеет возможность подключения к каналам Т1. CISCO 2509 имеет 2 синхронных порта(RS-232), по которым можно организовать подключение к глобальным сетям с помощью синхронных модемов..
1.6.1.4. Motorola ISG
Компания MOTOROLA ISG (Information Systems Group) образована в результате слияния компаний MOTOROLA Codex и MOTOROLA UDS и спеииализируется на производстве широкого спектра оборудования лля передачи ланных, являясь лидером на мировом рынке телекоммуникаций уже почти 30 лет.Оборудование компании MOTOROLA ISG. Оно позволяет обеспечить разумное сочетание цены-надежности-качества и новейших технических достижений в области телекоммуникаиий. Большая часть оборудования предоставляется немедленно со склала в Москве. Сроки контрактных поставок от 4-х до 6-ти нелель, возможна поставка CIF. Оборудование проходит предпролажную подготовку и имеет гарантию два года. Для наших заказчиков прелусмотрена гибкая система скидок, возможность обучения как на базе нашей фирмы, так и на базе MOTOROLA ISG.
Среди оборудования, предназначенного лля работы с Х.25 и Frame Relay предсталяют интерес продукты, производимые группой информационных систем корпорации Motorola (Motorola ISG). В отличие от магистральных устройств, используемых в глобальных сетях передачи данных (Northern Telecom, Sprint, Alcatet и лр.), оборудование Motorola способно работать полностью автономно, без специального центра управления сетью. Набор же возможностей, важных для использования в корпоративных сетях, у оборудования Motorola гораздо шире. Особо следует отметить развитые средства аппаратной и программной молернизаиии, позволяюшие легко приспосабливать оборудование к конкретным условиям. Все продукты Motorola ISG могут работать как коммутаторы X.25/Frame Relay, многопротокольные устройства доступа (PAD, FRAD, SLIP, PPP и пр.), поддерживают Аппех С (X.25 поверх Frame Relay), обеспечивают преобразование протоколов SNA (SDLC/QLLC/RFC1490).
Оборудование Motorola ISG можно разделить на три группы, отличавшиеся набором аппаратных средств и областыо применения. Первую группу, предназначенную для работы в качестве периферийных устройств, составляет серия Vanguard. В нее входят узлы последовательного доступа Vanguard 100 (2-3 порта) и Vanguard 200 (6 портов), а также маршрутизаторы Vanguard 300/305 (1-3 последовательных порта и порт Ethetrnet/Token Ring) и ISDN-маршрутизаторы Vanguard 310. Маршрутизаторы Vanguard кроме набора коммуникационных возможностей включают передачу протоколов IP, IPX и Appletalk через X.25, Frame Relay и РРР. Естественно, при этом поддержан необходимый для всякого современного маршрутизатора джентельменский набор - протоколы RIP и OSPF, средства фильтраыии и ограничения доступа, комрессия данных и т.д.
Серия Vanguard.
