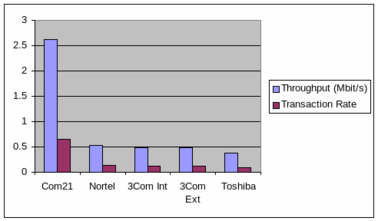

Рис.7 График теста на скорость и производительность различных

модемов при использовании FTP и HTTP протоколов

Upstream

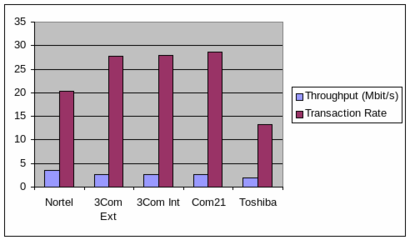

Рис.8 График теста на скорость и производительность различных

модемов при передаче данных в обратном направлении

Как можно видеть из приведённых графиков по параметрам Upstream, Downstream, а также по двунаправленной передачи данных модемы компании BayNetwork (LANcity) уступают модемам других производителей, но по более важному параметру – скорости при использовании FTP-HTTP протоколов модемы этой фирмы намного опережают своих конкурентов, невысокая цена этих модемов (около 260 долларов США), а так же головного оборудования (порядка 1600 долларов США(HUB на 250 абонентов)), наличие _{огромного} числа сервисных функций, а так же высокая интегрированность этой фирмы на Российский рынок, склоняют к использованию модемов именно этой фирмы.

4.2 Устройство и функции кабельного модема. [5]

^{Основной функцией кабельных модемов является передача данных по сети КТВ. Подключение кабельного модема осуществляется обычно через разделитель. Разделитель, в соответствии со своим названием, делит сигнал между телевизором и кабельным модемом. К одному из выходов разделителя и подключается кабельный модем. Несмотря на многочисленные отличия в}

Downstream

RAM Буфер

Демодулятор и A/D преобразователь

Rf тюнер

Преобразователь протокола сети(блок MAC)

Rf модулятор

Модулятор и D/A преобразователь

К PC

К сети кабельного телевидения

Upstream

Ethernet интерфейс

Рис. 9. Устройство кабельного модема

конструкции, все модемы имеют одну и ту же базовую архитектуру

К разделителю (фактически — телевизионной антенне) модем подключается через тюнер. Обычно тюнер имеет встроенный диплексор для приема и передачи сигналов. Принятый сигнал подается на демодулятор. Данный блок выполняет функции преобразования сигнала из аналоговой в цифровую форму, демодуляции QAM-64/256, синхронизации кадров MPEG и коррекции ошибок в соответствии с кодом Рида-Соломона.

Его двойником является пакетный модулятор; он соответствующим образом модулирует сигнал для его последующей передачи на оконечную станцию и выполняет все те же операции, но в обратной последовательности. Исходящий сигнал пропускается через задающий усилитель для обеспечения требуемой мощности сигнала. Часто и демодулятор, и модулятор реализуются в виде одной микросхемы.

Блок контроля доступа к среде передачи (Media Access Conrol, MAC) служит, с одной стороны, начальной точкой для исходящего пути, а с другой — конечной точкой для входящего пути. Ввиду сложности применяемых алгоритмов реализация функций уровня MAC требует применения микропроцессоров. Для этого используются микропроцессоры PowerPC компании Motorola или другие RISC-процессоры.

После обработки в блоке MAC данные передаются на компьютер через интерфейс. Помимо Ethernet на 10 Мбит/с это может быть также USB, PCI (в случае встроенного модема) и др.

4.3 Устройство сети [13]

Топология сети кабельного телевидения имеет древовидную (графа без циклов) структуру. В узлах дерева (не листьях), т. е. на головных станциях операторов, располагаются оконечные системы кабельных модемов (Cable Modem Termination System, CMTS), а на его листьях, т. е. в доме или на квартире у подписчиков, находятся собственно кабельные модемы. Связывающая их инфраструктура представляет собой коаксиальную или гибридную (Hybrid Fiber-Coaxial, HFC) сеть.

ма

УМ

ЧР

УД

У

А

Р

HUB

ТВ

ТВ

РС РС

Рис. 10 Общая топология сети

ГС КТВ- Головная станция кабельного телевидения

ГС INTERNET- Головное оборудование передачи данных включает в себя:

• Головной модем

• Транслятор

• Маршрутизатор

• WEB, Mail серверы

ОМ- Ответвитель магистральный

УМ- Усилитель магистральный

УД- Усилитель домовой

ЧР- Частотный разделитель

LCP- Кабельный модем

УАР- Оконечное устройство для подключения абонентов кабельного телевидения

РС- Рабочая станция абонента компьютерной сети

ТВ- телевизионные приемники абонентов кабельной сети

^{На рисунке 10 показан только один сегмент сети. Остальные сегменты подключаются к магистрали аналогично через магистральные ответвители.}

С противоположной стороны кабельные модемы подключаются к оборудованию в помещении заказчика(HUBу). Таким оборудованием является обычно одиночный ПК. Вообще говоря, кабельные модемы позволяют обеспечить доступ в Internet и для небольшой домашней сети. Наиболее популярным интерфейсом для подключения ПК является Ethernet на 10 Мбит/с.

Оконечная система на головной станции передает поступающие от кабельных модемов запросы на маршрутизатор IP. От него же она получает данные для передачи абонентским устройствам. Такая передача осуществляется в широковещательной рассылке, и каждый из модемов извлекает предназначенные для него данные. При передаче данные объединяются с телевизионными сигналами.

CMTS(HUB) и маршрутизатор составляют минимальную сетевую конфигурацию для передачи данных на головной станции; вместе они называются распределительным концентратором (Distribution Hub). Кроме того, на головной станции могут располагаться кэширующие серверы для ускорения предоставления информационного наполнения и снижения нагрузки на магистральные каналы доступа.

Разрабатываемую сеть планируется развернуть в микрорайоне Заречный.

^{Сеть КТВ охватывает в микрорайоне 5 тыс. квартир. Она имеет три ветки, каждая – протяженностью до 3 км. Максимальное число магистральных усилителей на одной ветке – 7, расстояние между ними – около 350 м. Используется магистральный кабель разных типов: PK-75-17, PK-75-19, PK-75-24, Sat-703, RG-11 и др.}

^{В сети используются магистральные и домовые усилители преимущественно серии 300 (соответственно УМ-311 и УД-311). Еще до начала эксплуатации сети большинство ее магистральных усилителей поддерживало обратный канал. Напротив, почти все домовые усилители его не обеспечивали, поскольку для трансляции программ КТВ он был не нужен. Сейчас производится постепенная реконструкция сети и устанавливаются усилители фирмы Hirshman (800 MГц) с обратным каналом.}

Для организации интрасети на инфраструктуре КТВ (как замечалось выше) были выбраны кабельные модемы серии LANcity компании Bay Networks. Для передачи данных используются два телевизионных канала на несущих 227 MГц (прямой канал) и 24 MГц (обратный канал). В каждом их них задействуется полоса 6 МГц.

Модемы LANcity обеспечивают быстродействие в обоих направлениях до 10 Мбит/с, т.е. являются симметричными. Аппаратная часть системы передачи данных по сети КТВ включает в себя головное оборудование и хотя бы один пользовательский модем.

Головное оборудование состоит из головного модема (LCb) и транслятора (LCt). Головной модем рассчитан на обслуживание 2000 пользователей и подключается к маршрутизатору или компьютеру по интерфейсу AUI, а к транслятору – при помощи коаксиального кабеля. Этот модем может использоваться и как пользовательский корпоративный модем. Настройка режима его работы (в качестве головного или пользовательского модема) осуществляется при помощи программного обеспечения.

Транслятор служит для связи головного модема с сетью КТВ. Он включает в себя усилитель и конвертор частот прямого и обратного каналов. Головное оборудование передачи данных подключается параллельно ГС кабельного телевидения до первого магистрального усилителя. (рис. 10)

Необходимо также специальное ПО, одной из функций которого является формирование конфигурационных файлов для пользовательских модемов. В состав ПО входит также SNMP-менеджер, поскольку по этому протоколу осуществляется управление оборудованием и его диагностика. ПО поддержки SNMP входит в комплект поставки.

В настоящее время один пользовательский модем LCP компании Bay Networks способен обслуживать до 16 пользователей. Подключение абонентов осуществляется следующим образом: непосредственно после выхода домового усилителя устанавливается разветвитель на две ветки, одна из которых уходит на домовую телевизионную разводку, а вторая - на кабельный модем. (рис. 10) При помощи витой пары к последнему подключен концентратор. Далее домовая разводка системы передачи данных осуществляется при помощи витой пары или коаксиального кабеля. При этом учитываются ограничения на дальность связи, которые накладывает протокол Ethernet.
