2.4Общий принцип работы
2.4.1Модем – МОдулятор/ДЕМодулятор. При передаче модем получает от компьютера цифровой сигнал, модулирует его, т. е. преобразует из цифрового в аналоговый. При модуляции цифровой сигнал, как бы накладывается на аналоговую несущую. При этом в аналоговом сигнале одна из характеристик (амплитуда, частота, фаза) изменяется кратно (по закону) изменению цифрового сигнала. В зависимости от того, какая из характеристик изменяется, различается вид модуляции. На приеме модем выделяет из полученного аналогового сигнала несущую. Т. е. преобразует аналоговый сигнал в цифровой – демодуляция. Модем также способен производить коррекцию ошибок возникающих при передаче информации при плохом качестве связи. Для этого на передаче добавляются избыточная информация (биты четности), которая проверяется на приеме. Если контрольная информация не соответствует должному, то производится повторный запрос на передачу данной информации.
Здесь приведен очень общий принцип работы модема. В общем алгоритм работы модемов зависит от типа модема, от того по каким протоколам работает модем, от типов линий и др.
3.Эксплуатация на примере конкретной модели
3.1.1Я рассматриваю эксплуатацию модема на примере внешнего факс модема Sporster Voice 28.8. Данный модем предлагает ряд принятых во всем мире стандартных протоколов и методов модуляции. Он использует основанные на аппаратной реализации контроль ошибок V.42/MNP 2-4, и сжатие данных V.42 bis/MNP 5. Модем будет передавать данные на скорости до 28800 бит/сек с потоком данных до 115200 бит/сек. Он также полностью совместим со следующими стандартами: V.34, V.32 bis, V.32, V.22 bis, Bell 212A/V.22, V.23, V.25 и Bell 103/V.21. В данном модеме реализованы факс возможности (модем может использоваться с программным обеспечением Класс 1 или Класс 2.0 (Class 1 или Class 2.0) для обмена факсами Группы 3 (Group 3) на скорости до 14400 бит/сек. с распространенными во всем мире факс машинами). Поддерживает технологию Plug and Play, позволяющую компьютеру автоматически конфигурировать установки модема. Sportster может использоваться в качестве полностью дуплексного громкоговорящего телефона (Speakerphone). Характеристика полного дуплекса позволяет говорить с абонентом, говорящим одновременно на другом конце, без потери качества звука. Внешние модемы имеют встроенный микрофон. При наличии персональной голосовой почты данный модем является полноценной системой передачи сообщений, предлагающей высококачественные характеристики голосовой почты как для дома так и для офиса. Используя эти характеристики, можно посылать приветствия голосом и записывать “голосовые” сообщения, как это делают стандартные автоответчики с несколькими “голосовыми почтовыми ящиками” в одной системе. Даже можно иметь удаленный доступ к сообщениям. Модем будет автоматически определять входящие вызовы факс/голос и обеспечивать обслуживание fax-on-demand (факс по требованию), которые можно использовать в соответствии со своими нуждами.
3.1.2Подключение к компьютеру производится через последовательный порт COM 1 или COM 2 с помощью стандартного кабеля последовательного интерфейса RS-232. Питание внешнего модема осуществляется через сетевой адаптер питания. На задней панели модема находятся два гнезда стандарта RJ11. Одно для подключения телефонной линии (обозначается пиктограммой телефонной розетки), а второе для подключения телефона (обозначается пиктограммой телефона). Перед подключением модема обязательно необходимо выключить компьютер и периферийные устройства.

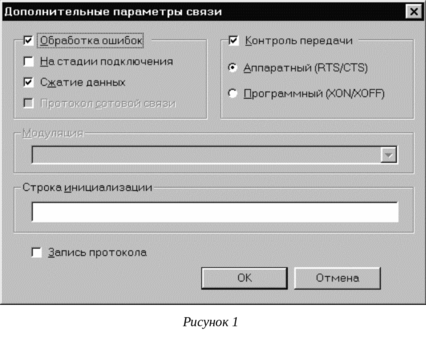

После физического подключения модема, необходимо произвести инсталляцию программного обеспечения. Рассмотрим пример инсталляции при работе с операционной системой Windows 95. При включении компьютера после загрузки, Windows определяет наличие нового устройства и запрашивает необходимость подключения драйверов нового устройство. Существует две возможности либо установить драйвер с дискеты, идущей в комплекте с модемом (наилучший вариант), либо использовать встроенные драйверы Windows 95. Далее можно установить коммуникационную программу QuickLink Message Center поставляемую вместе с модемом и позволяющую наиболее полно реализовать возможности данного модема. Но установка данной коммуникационной программы не обязательна, т. к. можно использовать и другие программы. Например Telemax, Term95, поставляемые в комплекте Norton Commander 5.0, HyperTerminal (Windows 95) и др. Настройка параметров модема в Windows 95: Пуск Настройка Панель управления Модемы: Вкладке «Общие»: Свойства: Вкладка «Общие»: позволяет установить COM- порт, , громкость динамика, максимальную скорость Вкладка «Установка связи» позволяет установить параметры связи (количество бит данных, четность, стоповые биты), параметры вызова, а также дополнительные параметры связи (см. рис. 1).
Настройку модема можно производить непосредственно в коммуникационной программе с помощью соответствующего пользовательского интерфейса, либо непосредственно с помощью стандартных управляющих команд (АТ-команд), подаваемых на модем. В технической документации, как правило, расписаны синтаксис и назначения команд. Все команды, передаваемые компьютером модему, надо начинать префиксом AT (ATtention - внимание) и заканчивать символом возврата каретки ( ). Только команда А/ и Escape-последовательность "+++" не требуют для себя префикса AT. Здесь представлены лишь некоторые из команд:
$ Отображает перечень основных команд; а также используется для получения Help по любой команде.
&Fn Загрузка непрограммируемых фабричных установок
&F0 Загрузка заводского шаблона установок профиля 0
&F1 Загрузка заводского шаблона установок профиля 1 с аппаратным управлением потоком
&F2 Загрузка заводского шаблона установок профиля 2 с программным управлением потоком
A - Автоответ. Если режим автоматического ответа выключен (S0=0), команда используется для ответа на звонок от удаленного модема. Команда заставляет модем снять трубку ( подключиться к линии ) и установить связь с удаленным модемом.
A/ - Модем повторяет последнюю введенную команду (вводится без префикса АТ).
Bn - Команда производит выбор стандарта, согласно которому будет происходить обмен данными между модемами.
Ds - Команда используется для набора номера. Команда состоит из префикса AT, символа D и телефонного номера, в состав которого могут входить следующие управляющие модификаторы: P (импульсный набор) или T(тоновой набор).
En - Управление эхо-выводом команд, передаваемых модему. После команды Е1 модем возвращает каждый знак, передаваемый ему, обратно компьютеру, что позволяет узнать, как работает связь модема и компьютера. Команда Е0 запрещает эхо-вывод.
Ln - Установка громкости сигнала внутреннего динамика: n=0,1 соответствует низкой громкости, n=2 - средней и n=3 максимальной.
Mn - Управление внутренним динамиком.
Qn - Управление ответом модема на AT-команды. При n=0 ответ разрешен, при n=1 ответ запрещен. (3).
3.1.3Для установления соединения необходимо войти в коммуникационную программу, настроить инициализировать модем, если он еще не инициализирован, командой ATZ. Произвести настройку параметров связи, набрать телефонный номер с помощью команды ATDP номер телефона, и нажать Enter. Если связь установлена, то появляется соответствующее сообщение, с указанными параметрами данного соединения. В процессе установления соединения модемы, в зависимости от качества соединения, договариваются на какой скорости они будут работать.
3.1.4Для более наглядного представления процесса связи на передней панели внешнего модема имеются следующие индикаторы
Символ Значение Состояние
| АA | Auto Answer/Answer (Автоответ/Ответ) | Режим ответа: горит ,когда значение регистра S0 установлено равным 1 и более (режим автоответа) и когда отвечает на звонок. Погашен, когда модем находится в состоянии ВЫЗЫВАЮЩИЙ Мигает при наличии входного вызова . |
| CD | Carrier Detect (Обнаружение несущей) | Горит, если модем получает правильный сигнал несущей от удаленного модема, означающий, что передача данных возможна. Всегда горит , если цепь CD установлена в режим ON командой &C0. |
| RD | Received Data (Принимаемые данные) | Мигает, когда модем посылает биты результирующего кода или принимаемых данных на компьютер или терминал |
| SD | Send Data (Передаваемые данные) | Мигает, когда компьютер или терминал передают биты данных на модем. |
| TR | Data Terminal Ready (Терминал готов) | Горит, когда модем получает сигнал DTR от компьютера и не &D0. Всегда Горит за счет того, что цепь DTR в модеме активна при установке &D0 (модем игнорирует сигнал по цепи DTR от компьютера). |
| CS | Clear to Send (Готов к передаче) | Горит пока модем не снимет сигнал CTS, если включен аппаратный контроль управления потоком передаваемых данных (&H1, &H3). |
| ARQ/ FAX | Error Control/ Fax Operation (Коррекция ошибок/ Режим факса) | Горит в режиме данных: Automatic Repeat Request (автоматическая коррекция ошибок), если модем установлен в &M4 или &M5 и успешно соединился с коррекцией ошибок. Мигает, если модем повторяет данные на удаленный модем. В режиме факса: мигает, индицируя режим факса. |
| OH | Off Hook (Трубка поднята) | Горит , если модем подключился к телефонной линии. Не горит , если модем положил трубку. |
4.Заключительная часть
Последние годы спрос на модемы и факс-модемы стал достаточно высок, т.к. они необходимы практически каждому работающему на компьютере человеку. Модемы позволяют достаточно быстро передавать с одного компьютера на другой пакеты документов и связываться по электронной почте, а также обеспечивают доступ в глобальные мировые сети (Internet и др.) для установления контактов с зарубежными партнерами.
5.содержание
1. ВВедение 3
2. Основная часть 5
2.1 Назначение модема 5
2.2 Основные характеристики модемов 6
2.3 Краткий обзор 56-киллобайтных модемов, представленных на российском рынке. 18
2.4 Принцип работы 27
3. Эксплуатация на примере конкретной модели 29
4. Заключительная часть 43
5. содержание 44
6. Список литературы 45
6.Список литературы
1).Вильховченко Сергей Дмитриевич. Модемы (выбор установка, настройка) и их бесплатные приложения (терминальты, скрипты, факсы, BBS, Fido). - М.: ABF, 1997. - 560 с, ил.
2).Ратбон Т. Модемы для «чайников». 2-е издание. К.: «Диалектика», 1996. - 352 с., ил.
3).Компьютер пресс, Февраль 2000. Андрей Фильчаков, Владимир Богданов «На модеме с ветерком!», с. 50;
4).Компьютер пресс, Февраль 2000. Сергей Максимов «Технология V.90», с. 54;
5).Техническая документация к модему Sporster Voice 28.8.
