A. Микропроцессор определяет напряжение по оси Х путем подачи напряжения +5В на контакты H и X и заземляет контакт Y и L. Значение напряжения, пропорциональное Х координате касания появляется на подложке и фиксируется на контакте S разъема сенсорного экрана. Это напряжение оцифровывается через ADC согласно алгоритму усреднения и потом временно сохраняется для передачи на порт (хост).

B. После этого контроллер проделывает ту же самую операцию для оси Y. Соответственно, путем подачи напряжения на контакты H и Y и заземления контактов X и L, полученное на контакте S напряжение также оцифровывается, выравнивается и сохраняется для последующей передачи в порт.

Почему алгоритм выравнивания так важен

Алгоритм выравнивания компенсирует колебания, возникающие во время создания и разрыва контакта с сенсорным экраном, осуществляет проверку значений осей X и Y в пределах допустимых. Если одно или несколько значений выходит за пределы допустимых, значение обнуляется и процесс повторяется. Это продолжатся до тех пор, пока несколько значений X (потом Y) не попадут в допустимый диапазон. Среднее значение используется как X (Y) координата соответственно.

Как только независимые значения X и Y попадут в допустимый диапазон, пары координат используются как шаблон для выравнивания и компенсирования помех. Если шаблон не попадает во внутреннюю область, все координаты обнуляются и измерения начинаются сначала. При получении приемлемых значений среднее значение передается в компьютер.

Сенсорные экраны на основе поверхностных акустических волн (ПАВ)

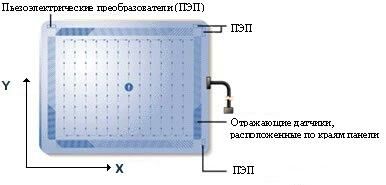

На стеклянной панели сенсорного экрана, соответствующей форме матрицы монитора, по углам в нерабочей части расположены пьезопреобразователи (ПЕЗОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ, преобразователи механических и акустических колебаний в электрические и обратно, основанные на пьезоэлектрическом эффекте. Используются в качестве мощных источников ультразвука, излучателей и приемников звука, микрофонов и гидрофонов, звуковых резонаторов, фильтров, датчиков механических напряжений. Применяются в акустоэлектронике и сейсмических исследованиях). Контроллер посылает электрический сигнал на преобразователи, которые превращают сигнал в акустическую волну. Акустическая волна проходит по поверхности стеклянной панели и отражается массивом датчиков по периметру. Приемные датчики собирают отраженную волну и направляют ее обратно на пьезоэлементы. Волна преобразуется в электрический сигнал, который анализируется контроллером.

При прикосновении к экрану часть поверхностной волны поглощается. Полученный сигнал сравнивается с эталоном, определяются изменения, вычисляются координаты. Этот процесс осуществляется независимо по двум осям - X и Y. Особенностью является возможность определять силу прикосновения - координату Z. Координаты передаются в компьютер.

Сенсорные экраны на инфракрасном излучении.

• Настраивается на изменение условий освещения, включая прямой солнечный свет

• Стабильность начальной калибровки

• Высокая устойчивость к механическим повреждениям

• Функция коррекции параллакса для LCD дисплеев

• Герметически защищен от загрязнений

• Выбор между прозрачным и антибликовым экраном

Как работает

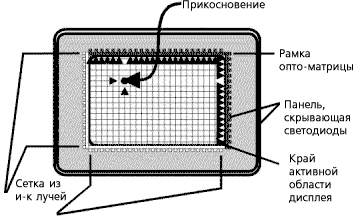

Т ехнология основывается на прерывании сетки из невидимых инфракрасных лучей на повехности сенсорного экрана. Рама оптической матрицы содержит ряд инфракрасных светодиодов и фото-транзисторов, установленных на противополжных сторонах и создающих сетку из инфракрасных лучей.

Вся конструкция в сборе состоит из печатной платы с установленными на ней опто-парами и скрыта за прозрачной для инфракрасных лучей панелью. Контроллер сенсорного экрана последовательно включает светодиоды для создания сетки инфракрасных лучей. Когда перо или палец касается экрана, он попадает в сетку и прерывает лучи. Один или более фото-транзисторов обнаруживают отсутствие света и передают в контроллер сигнал, по которому в дальнейшем устанавливаются координаты точки, в которой произошло касание.

Список источников:

1. В.А. Извозчиков "Информатика в понятиях и терминах" М.: Просвещение, 1991 г.

2. А.М.Ларионов “Периферийные устройства в вычислительных системах” М.: Высшая школа,1991г.

3. http://friends.pomorsu.ru/Alest/CompHistory/index.htm
